12G HD‑SDI 101

Ecualizador de cable para 12G‑SDI
Características principales
  • Se adapta automáticamente al estándar de vídeo digital ITU y SMPTE para señales SDI hasta una tasa de datos 12G‑SDI
  • Admite tasas de datos desde 270 Mbps hasta 11,88 Gbps
  • Admite vídeo HDR – alto rango dinámico
  • Ecualización automática de entrada
  • Resincronización de salida automática
  • Pasa HDR, hasta 16 canales de audio embebido y otros datos auxiliares, incluyendo subtitulado no incrustado y código de tiempo
The Extron 12G HD‑SDI 101
Modelo Descripción de la versión Referencia
 12G HD‑SDI 101 Ecualizador de cable para 12G‑SDI 60-1673-01

El 12G HD‑SDI 101 es un ecualizador de cable de una entrada y una salida para señales de vídeo digital SDI multitasa. Ofrece una solución práctica y económica para el envío de señales de vídeo digital SDI multitasa a través de cable coaxial de largo recorrido. El 12G HD‑SDI 101 admite todas las tasas de datos comunes de vídeo digital serie hasta 11,88 Gbps, al mismo tiempo que pasa HDR, audio embebido y otros datos auxiliares permitidos con los requisitos SMPTE e ITU. Se utiliza en el punto de destino de un cable, ecualización automática de entrada añade hasta 300 m (984 ft) para vídeo digital SDI, 240 m (787 ft) para HD‑SDI, 180 m (590 ft) para 3G‑SDI, hasta 90 m (295 ft) para 6G‑SDI y hasta 70 m (230 ft) para 12G‑SDI, cuando se utiliza cable RG6. El 12G HD‑SDI 101 se aloja en una carcasa de metal de un octavo de ancho de rack, proporcionando opciones de montaje de fácil integración en sistemas AV nuevos como ya existentes.

Características

  • Se adapta automáticamente al estándar de vídeo digital ITU y SMPTE para señales SDI hasta una tasa de datos 12G‑SDI
  • Admite tasas de datos desde 270 Mbps hasta 11,88 Gbps
  • Admite vídeo HDR – alto rango dinámico — Permite un mayor rango de contraste y una gama de color más amplia al proporcionar el ancho de banda, profundidad de color e intercambio de metadatos necesarios para vídeo HDR.
  • Ecualización automática de entrada — Compensa la atenuación de la señal entrante y ecualiza automáticamente cables a distancias de hasta 70 m (230 ft) para señales 12G‑SDI, 240 m (787 ft) para HD‑SDI y 300 m (984 ft) para SDI.
  • Resincronización de salida automática — Regenera y restablece la sincronización de las señales de vídeo digital en la salida, eliminando el jitter de alta frecuencia y proporciona a los diseñadores de sistemas AV margen adicional al conectar múltiples dispositivos.
  • Pasa HDR, hasta 16 canales de audio embebido y otros datos auxiliares, incluyendo subtitulado no incrustado y código de tiempo
  • LED de presencia de señal y alimentación — El LED se iluminará en ámbar cuando detecta alimentación, en verde cuando la señal está presente y la unidad está encendida.
  • Carcasa de metal de un octavo de ancho de rack — Carcasa compacta y de perfil reducido para una discreta colocación y posibilidad de ser ocultado
  • Fuente de alimentación externa Everlast™ de Extron incluida, producto de repuesto 70‑1175‑01 — Proporciona compatibilidad a nivel mundial, alta fiabilidad demostrada y bajo consumo eléctrico.
  • 7 años de garantía para piezas y mano de obra con las fuentes de alimentación Everlast de Extron
ACCESORIOS INCLUIDOS
  PS 1205 C 12 V y 0,5 A, conector de tornillo cautivo 70-1175-01
ACCESORIOS OPCIONALES
  MBU 125 Kit de montaje de perfil reducido para carcasas de
1/4 y 1/2 ancho de rack, de dos piezas
  ZipClip 100 Kit de montaje para las fuentes de alimentación de la serie PS
  ZipClip 400 Kit de montaje para productos con 1/8, 1/4 y 1/2 ancho de rack

Especificaciones

12G HD-SDI 101
TRUE 4K specification

   Frame rate1 23.97, 24. 29.97, 30, 50, 59.94 and 60 fps
   Chroma sampling1 4:4:4, 4:2:2, and 4:2:0
   Color bit depth1 8 or 10 bits per color
   Signal Type 6G-SDI, 12G-SDI
   Max. video data rate 11.88 Gbps per 12G-SDI connection
    NOTE     1Subject to the maximum data rate limit. Use our calculator (www.extron.com/8Kdatarate) to determine video parameters supported by this data rate.
Video
   Signal Type SDI, HD-SDI, 3G-SDI, 6G-SDI, and 12G-SDI digital video
   Gain Unity
   Resolution 8 or 10 bits, automatic
   Operation standards SMPTE 259M-C, SMPTE 292M, SMPTE 424M, SMPTE 372M, SMPTE ST-2081, SMPTE 2082,
ITU-RBT.601, ITU-RBT.1120
   Auto data rate lock Yes
   Latency 14 ns
   Level mapping Supports both level A and level B mapping (3G-SDI and 6G-SDI)
   Bit Depth
      12G-SDI Supports up to 10 bits
      6G-SDI Supports up to 10 bits
      3G-SDI Supports up to 12 bits
      HD-SDI Supports up to 12 bits
      SDI Supports up to 12 bits
Video input
   Number/signal type 1 single link SDI, HD-SDI, 3G/6G/12G-SDI digital component video
   Connector 1 female BNC
   Nominal level 0.8 Vp-p
   Minimum/maximum levels 0.5 V to 1 Vp-p with no offset
   Impedance 75 ohms
   Return loss ≥15 dB @ 5 MHz to 2.97 GHz
   DC offset (max. allowable) 5 V
   Input coupling AC
   Input cable equalization Automatic for up to -30 dB of cable loss
      12G-SDI 70 meters (230 feet)
      6G-SDI 90 meters (295 feet)
      3G-SDI 180 meters (590 feet)
      HD-SDI 240 meters (787 feet)
      SDI 300 meters (984 feet)
    NOTE     Transmission distance varies depending on the signal resolution and on the type of cable, source, and display used in the system.
Video output
   Number/signal type 1 single link SDI, HD-SDI, 3G/6G/12G-SDI digital component video
   Connector 1 female BNC
   Re-clocking Automatic for 270 Mbps, 1.485 Gbps, 2.97 Gbps, 5.94 Gbps, and 11.88 Gbps (bypassed for all other rates)
   Nominal level 0.8 Vp-p
   Minimum/maximum levels 0.5 V to 1.0 Vp-p
   Impedance 75 ohms
   Return loss >25 dB @ 100 MHz
   DC offset ±5 mV with input at 0 offset
Audio
   Audio channels Supports up to 16 channels
General
   Power supply External
Input: 100-240 VAC, 50-60 Hz
Output: 12 VDC, 0.5 A, 6 watts
   Power input requirements  12 VDC, 0.1 A
   Power consumption
      Device  1.0 watts @ 12 VDC
      Device and power supply  1.2 watts @ 12 VDC
   Ambient temperature/humidity Storage: -40 to +158 °F (-40 to +70 °C) / 10% to 90%, noncondensing
Operating: +32 to +122 °F (0 to +50 °C) / 10% to 90%, noncondensing
   Cooling Convection, no vents
   Thermal dissipation
      Device  3.2 BTU/hr
      Device and power supply  3.8 BTU/hr
   Mounting
      Rack mount Yes, with optional rack shelf kit
   Enclosure type  Metal
   Enclosure dimensions 1.0" H x 2.2" W x 3.0" D (one-eighth rack wide)
(2.5 cm H x 5.6 cm W x 7.6 cm D)
(Depth excludes connectors.)
   Product weight  0.1 lbs (0.1 kg)
   Regulatory compliance CE, c-UL, UL, FCC Class A, VCCI, AS/NZS, ICES
   Product warranty 3 years parts and labor
   Everlast power supply warranty 7 years parts and labor
    NOTE     All nominal levels are at ±10%.
    NOTE     Specifications are subject to change without notice.
(4890-D8)
Dimensiones y pesos de los envíos
    Referencia Altura Anchura Profundidad Peso
    60-1673-01 9,6 cm 9,1 cm 26,7 cm 0,57 kg

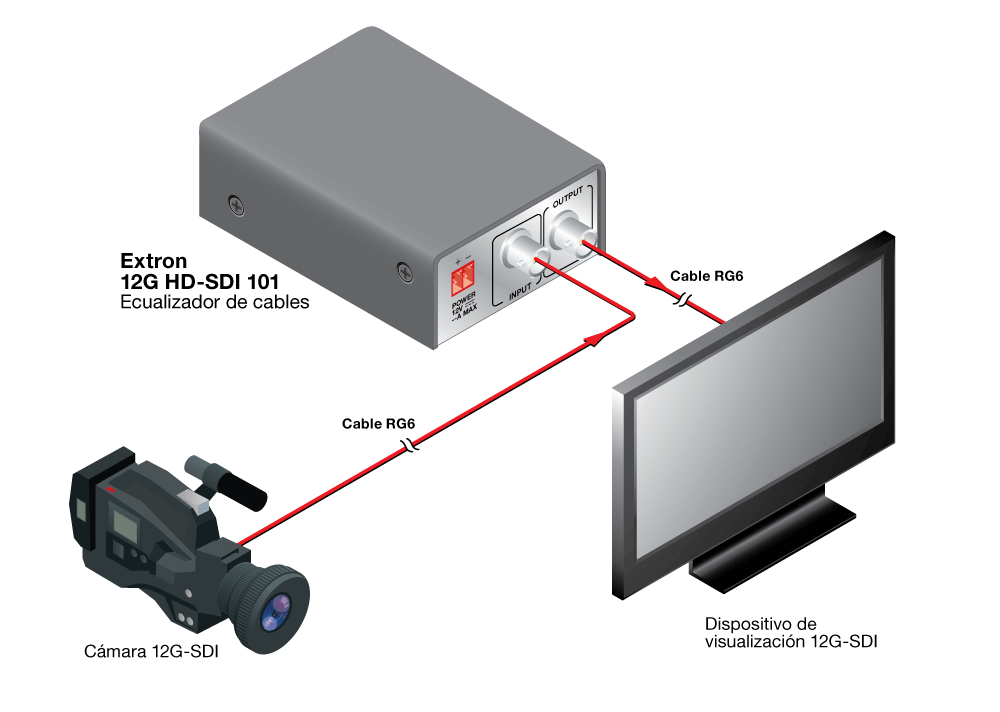

Diagrama

12G HD-SDI 101 Diagram

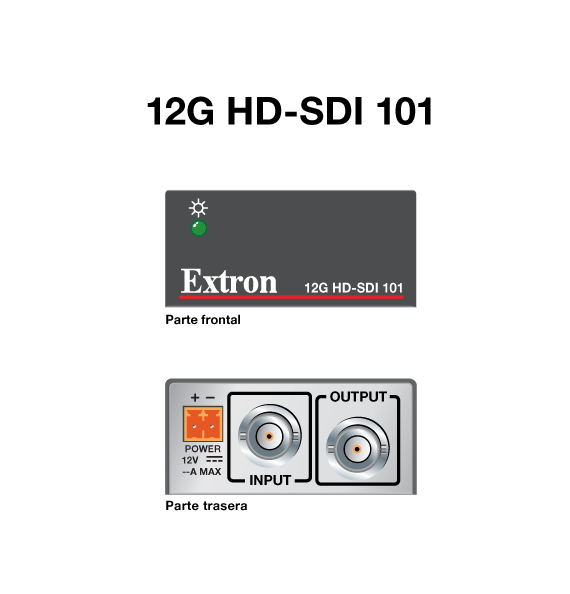

Ilustraciones

12G HD‑SDI 101 Panel Drawing
