CCB 30

Control remoto con tres botones por cierre de contacto para cajas Cable Cubby y AVEdge
Características principales
  • Se monta en la mayoría de cajas de acceso a cables Cable Cubby® y AVEdge™ 100
  • Panel de control remoto por cierre de contacto de tres botones para conmutadores de Extron o módulos de control con puertos de cierre de contacto
  • Interruptores que proporcionan un funcionamiento momentáneo para la selección de entradas, ajuste de volumen u otras funciones
  • Interruptores con pulsador elevado que permiten al usuario pulsar con facilidad
  • Luz LED circular para obtener feedback visual del estado del interruptor
The Extron CCB 30
Modelo Descripción de la versión Referencia
 CCB 30 Tres interruptores LED, Cable Cubby y AVEdge 70-1124-02

El CCB 30 es un panel de control remoto con tres botones por cierre de contacto de montaje en la mayoría de cajas Cable Cubby® y la AVEdge™ 100. Proporciona control de la selección de entrada para conmutadores y productos de control de Extron con puertos de control por cierre de contacto. Sus tres interruptores con pulsador de acero inoxidable disponen de una superficie elevada para facilitar el acceso y obtener feedback táctil. Además, LED circulares se iluminan alrededor de los interruptores para proporcionar feedback visual. Está disponible el etiquetado personalizado de la placa frontal grabado con láser para facilitar la identificación de la función del interruptor. El CCB 30 incluye un soporte de montaje y otros accesorios de instalación.

Características

  • Se monta en la mayoría de cajas de acceso a cables Cable Cubby® y AVEdge™ 100
  • Panel de control remoto por cierre de contacto de tres botones para conmutadores de Extron o módulos de control con puertos de cierre de contacto
  • Interruptores que proporcionan un funcionamiento momentáneo para la selección de entradas, ajuste de volumen u otras funciones
  • Interruptores con pulsador elevado que permiten al usuario pulsar con facilidad
  • Luz LED circular para obtener feedback visual del estado del interruptor — Los LED se iluminan directamente a partir de las salidas de tally del conmutador o módulo de control de Extron conectado.
  • Conectores de tornillo cautivo de 3,5 mm y 5 polos en latiguillos de 10,16 cm (4 in) para una instalación fácil
  • Está disponible el etiquetado personalizado de la placa frontal grabado con láser para una fácil identificación de las funciones del interruptor
  • Placa frontal en negro anodizado que complementa las cajas Cable Cubby y AVEdge 100
PRODUCTOS RELACIONADOS
  AVEdge 100 Caja de montaje en bordes para conectividad AV, de datos y alimentación
  CTR 8 Conversor de cierre de contacto a RS‑232
  IN1604 Escalador de cuatro entradas conforme a HDCP
  PC 101 Controlador de alimentación de CA
PRODUCTOS SIMILARES
  CCR 4BLB Control remoto con cuatro botones por cierre de contacto con retroiluminación y configurables

Especificaciones

CCB 30
General
   Connector type (3) contact closure switch to 5 pole, 3.5 mm captive screw connector on a pigtail cable
   Contact rating 1A @ 24 VDC
1A @ 125 VAC
    NOTE     Each switch provides momentary contact and can be used to select an input on a connected switcher. See the CCB 30 installation instructions for details.
   Ambient temperature/humidity Storage: -13 to +158 °F (-25 to +70 °C) / 10% to 90%, noncondensing
Operating: +32 to +122 °F (0 to +50 °C) / 10% to 90%, noncondensing
   Mounting Mounts into Cable Cubby 700 or AVEdge 100 enclosures using the provided connectivity bracket.
   Enclosure type  Metal
   Enclosure dimensions
      Faceplate 1.5" H x 4.2" W x 0.1" D (3.9 cm H x 10.7 cm W x 0.3 cm D)
      Device  1.5" H x 4.2" W x 2.7" D (3.9 cm H x 10.7 cm W x 6.9 cm D)
(Depth excludes cables.)
   Product weight  0.2 lb (0.09 kg)
   Shipping weight  1 lb (1 kg)
   Vibration  ISTA 1A in carton (International Safe Transit Association)
   Regulatory compliance
      Environmental Complies with the appropriate requirements of RoHS, WEEE
   Product warranty 3 years parts and labor
    NOTE     Specifications are subject to change without notice.
(8.1-112315-D3)
Dimensiones y pesos de los envíos
    Referencia Altura Anchura Profundidad Peso
    70-1124-02 6,7 cm 17,8 cm 13,7 cm 0,24 kg

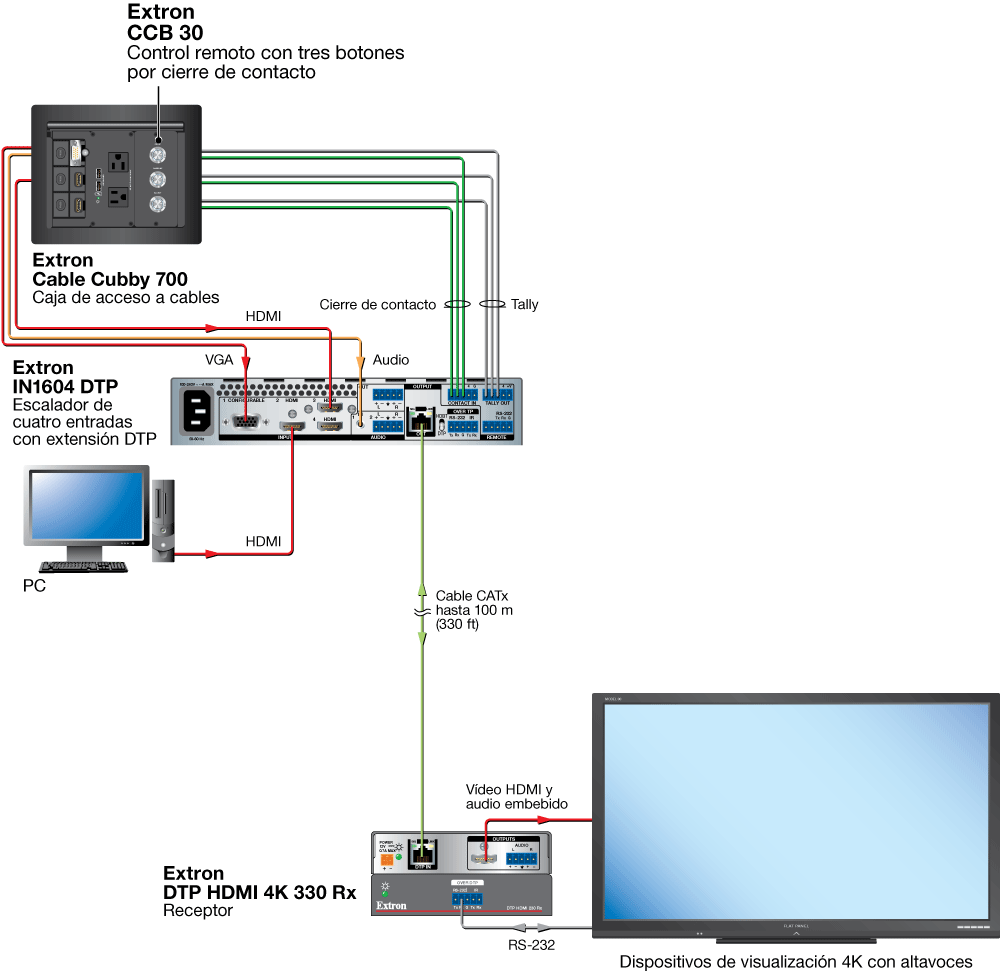

Diagrama

CCB 30 Diagram

Ilustraciones

CCB 30 Panel Drawing
