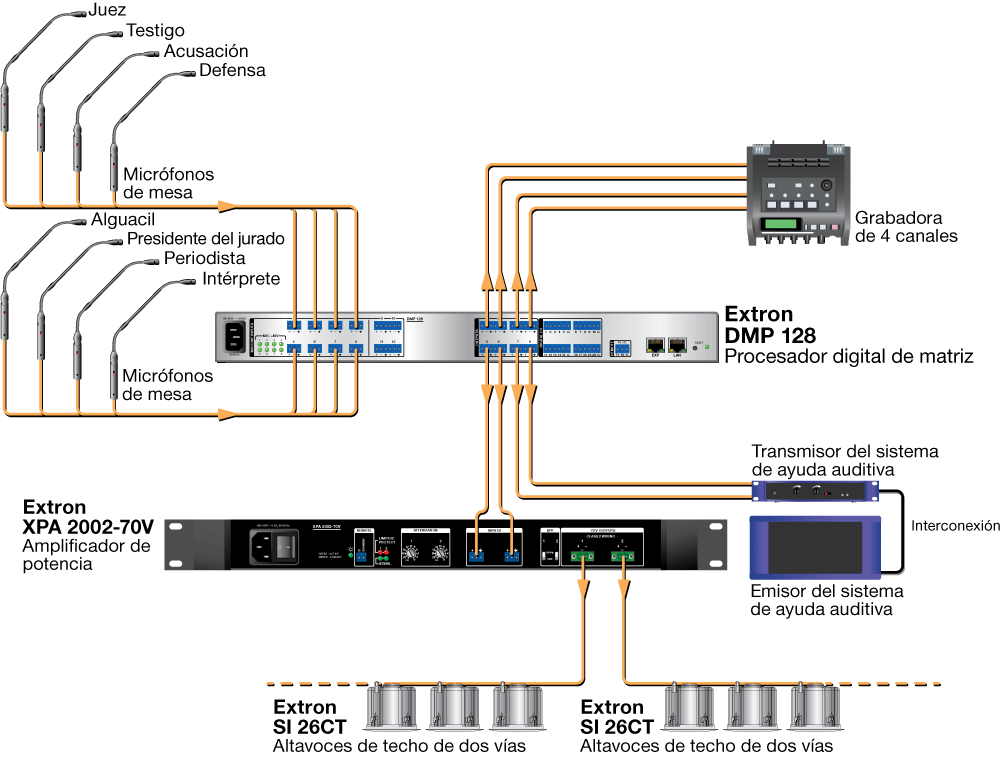

El procesador digital de matriz DMP 128 de Extron es un mezclador de audio de 12x8 que cuenta con ProDSP™, mezcla automática, AEC opcional junto con red de audio Dante^®, FlexInputs para procesar los canales Dante en lugar de entradas locales de micrófono/línea, e interfaz telefónica analógica para línea POTS. La serie DMP 128 ofrece una propuesta de configuración de DSP que simplifica la mezcla, enrutamiento, conferencias y optimización de la sala. Su configuración rápida e intuitiva utilizando el software DSP Configurator™ permite instalar el DMP 128 en muy poco tiempo, con ajustes fáciles de aprender que se pueden escuchar en tiempo real. Un puerto de expansión de audio digital permite conectar dos unidades DMP 128 para ampliar la capacidad de gestión y enrutamiento de señales de entrada y salida. Es ideal para aplicaciones de presentación y conferencia en salas de reuniones, tribunales y centros de conferencia.

ProDSP

El exclusivo ProDSP de Extron ha sido diseñado desde su origen utilizando un potente motor de DSP de punto flotante de 64 bits para proporcionar un amplio rango dinámico y reducir la posibilidad de saturación. ProDSP utiliza conversores de audio de 24 bits con categoría de estudio y un muestreo de 48 kHz para mantener la claridad de la señal de audio. Además, dispone de potentes herramientas fáciles de configurar para controlar el nivel, dinámica, filtros, retardo, ducking, sonoridad y supresión de feedback.

Software DSP Configurator fácil de usar

El potente ProDSP puede utilizarse fácilmente con el software DSP Configurator. Su flexible diseño en pantalla ofrece un rápido acceso a las herramientas de procesamiento de la señal de audio digital que incluye el control de niveles, dinámica, filtros, retardo, ducking, sonoridad, supresión de feedback y la matriz de mezcla. Los diseñadores pueden obtener rápidamente una visualización instantánea del sistema de audio completo, incluyendo los bloques de procesamiento y el enrutamiento, todo al mismo tiempo.

Enrutamiento flexible integrado en el DMP 128

El DMP 128 dispone de 12 entradas de micrófono/línea mono, ocho con alimentación phantom. Estas entradas pueden mezclarse en matriz y enviarse a cualquiera de los ocho buses de salida para crear zonas de audio ajustadas de forma precisa para las salidas correspondientes. Además, las 12 entradas pueden también enrutarse a cualquiera de los 8 buses “virtuales” para poder procesar las entradas en grupo antes de volver a los buses de salida. Si se desea, las señales de entrada se pueden mezclar omitiendo el procesamiento de la señal o la mezcla automática. Las funciones flexibles de enrutamiento y mezcla integradas en el DMP 128 permiten a los diseñadores de sistemas crear esquemas de gestión de señales simples o complejos para adaptarse a los requisitos de distintas aplicaciones de sistemas de sonido.

Enrutamiento extendido a través de dos procesadores DMP 128

Un puerto de expansión permite conectar dos modelos DMP 128 a través de un único cable CAT 6 blindado. Esto permite enviar y recibir las ocho mezclas de matriz de las entradas, más ocho recorridos virtuales entre unidades, haciendo un total de 16 buses de entrada y 16 buses de salida. Cada bus transporta audio digital de alta resolución de 24 bits/48 kHz dentro del DMP 128. Este transporte de canales de 16x16 E/S ampliado entre dispositivos permite a los diseñadores crear mezclas de audio con gestión avanzada de E/S y señales, combinando las funciones de dos procesadores DMP 128. El puerto de expansión también está disponible en las matrices de conmutación DTP CrossPoint^® de Extron. Esto permite un transporte de canales de 8x16 E/S entre la matriz de conmutación y el DMP 128 con el fin de ampliar el número de entradas de audio disponibles para un DTP System; además de ofrecer funciones adicionales como mezcla automática y AEC – cancelación de eco acústico con los modelos DMP 128 C, e interfaz telefónica analógica para línea POTS con los modelos DMP 128 C P.

Mezclador automático

El DMP 128 dispone de un mezclador automático con modos de puerta y de ganancia compartida para la gestión de hasta ocho grupos de señal de micrófono. Los parámetros del umbral de entrada, reducción del nivel de la señal y de sincronización pueden ser ajustados por canal por el usuario. Esto permite el ajuste preciso para evitar el sonido entrecortado característico de los mezcladores automáticos tradicionales cuando se desactiva un micrófono. Si el número de micrófonos activos se duplica, la ganancia del sistema se reduce automáticamente a la mitad, atenuando uniformemente los niveles de señal de micrófono para minimizar los cambios audibles en el sonido general y la posibilidad de feedback. Para que la mezcla de micrófono suene natural, el mezclador automático ofrece además un modo de ganancia compartida cuando el NOM – número de micrófonos abiertos es omitido, permitiendo que todos los micrófonos estén activos. Cuando un DMP 128 se conecta a otra unidad a través del puerto de expansión, cada bus de expansión entrante se puede asignar a un grupo de puertas del mezclador automático.

Cancelación de eco acústico

Los modelos DMP 128 C y DMP 128 C P incluyen AEC de Extron para aplicaciones de conferencia. AEC es esencial para la eficacia de las conversaciones entre salas, garantizando una comunicación clara y natural para todos los participantes. Estos modelos incluyen ocho canales independientes de AEC de alto rendimiento, así como cancelación de ruido seleccionable. El procesamiento AEC puede verse afectado en determinadas situaciones, como en conversaciones simultáneas, cuando los interlocutores de ambos extremos hablan al mismo tiempo, y cuando los interlocutores locales usan micrófonos inalámbricos. AEC de Extron cuenta con algoritmos avanzados que proporcionan una rápida convergencia de cancelación de eco para una inteligibilidad óptima, incluso en condiciones difíciles.

El software DSP Configurator simplifica la configuración de las funciones de AEC y cancelación de ruido con una interfaz fácil de usar que permite la medición en tiempo real de los niveles de ERL – pérdida de retorno de eco, ERLE – mejora de pérdida de retorno de eco y TER – reducción total de eco. Sus alertas personalizables indican si el valor de ERL está fuera de los valores óptimos para la cancelación de eco. Los ajustes opcionales incluyen la configuración precisa de NLP – procesamiento no lineal para maximizar el rendimiento de AEC en entornos acústicos con importante reflexión o reverberación del sonido.

Canales FlexInput en los modelos DMP 128 AT

Las entradas 1 a 8 en los modelos DMP 128 AT equipados con Dante ofrecen capacidad FlexInput para enrutar un canal Dante en lugar de una entrada de micrófono/línea local. La selección de entrada flexible permite al DMP 128 AT procesar audio desde micrófonos inalámbricos remotos, placas murales y otras fuentes en cualquier lugar de la red Dante. Esto permite incorporar todas las características del DSP, incluyendo AEC, para los canales Dante de entrada.

Red de audio Dante

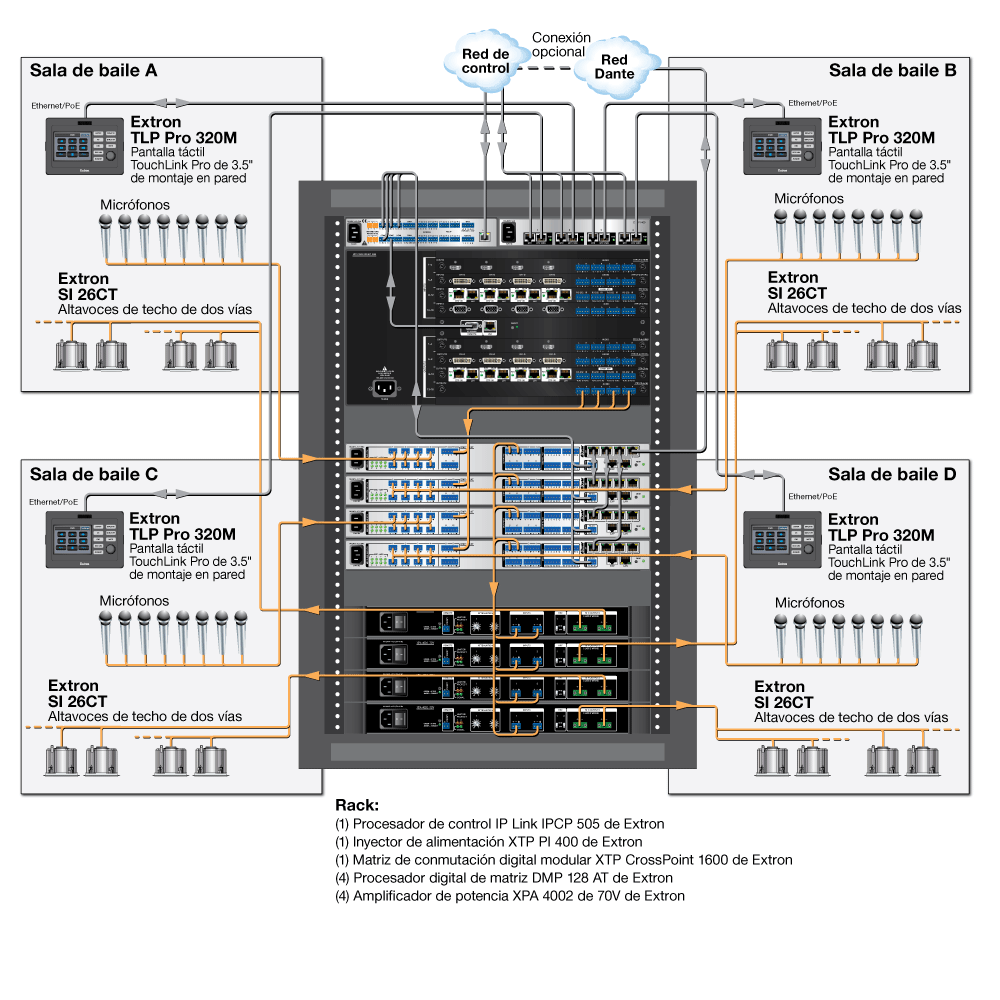

Los modelos DMP 128 AT equipados con Dante permiten el transporte de audio escalable a través de una red de área local utilizando protocolos de Internet estándar. Cada DMP 128 AT envía 24 canales de audio digital y puede recibir 56 canales a través de la red. Un switch Gigabit de cuatro puertos integrado permite además la interconexión directa de múltiples procesadores DMP 128 AT y procesadores de expansión AXP 50 C AT y AXP 64 C AT para crear matrices de audio más grandes y rentables. Además, el DMP 128 AT puede configurarse para soportar redes de audio Dante principales y redundantes.

La configuración de una red de procesadores de audio digital de Extron requiere el software Dante Controller, además del software DSP Configurator. Dante Controller también se utiliza para asignar canales Dante desde la red hasta las ocho FlexInputs digitales del DMP 128 AT, para el procesamiento y enrutamiento de canales Dante en sistemas de refuerzo de sonido local a través de sus salidas físicas, y a fin de asignar las cuatro entradas de referencia AEC para el procesador.

Capacidad telefónica analógica para línea POTS

Los modelos DMP 128 C P y DMP 128 C P AT proporcionan la capacidad de responder e iniciar llamadas telefónicas a participantes remotos en una conferencia. Dos puertos RJ‑11 permiten la conexión a una línea POTS y a un auricular telefónico. Los modelos DMP 128 P pueden utilizarse a través de la RTC – red telefónica conmutada y una PBX – ramal privado de conmutación central o central secundaria privada, y cumplen con todos los estándares aplicables en EE.UU. e internacionales. El software DSP Configurator facilita una configuración telefónica rápida e intuitiva e incluye una interfaz práctica de marcado telefónico para la configuración y comprobación.

Extron recomienda aplicar los Building Blocks configurados en fábrica a los canales telefónicos de entrada y salida. Estos Building Blocks permiten una configuración fácil y rápida de los ajustes del DSP para señales telefónicas de entrada y salida, y ayudan a garantizar una inteligibilidad de voz óptima, bajo ruido y protección contra niveles extremos de la señal.

Opciones de control versátiles

El DMP 128 puede controlarse de forma práctica y configurarse a través del control serie RS‑232, control Ethernet o USB. También incluye puertos de E/S digital que permiten acciones externas como la activación del micrófono y el silenciado.
