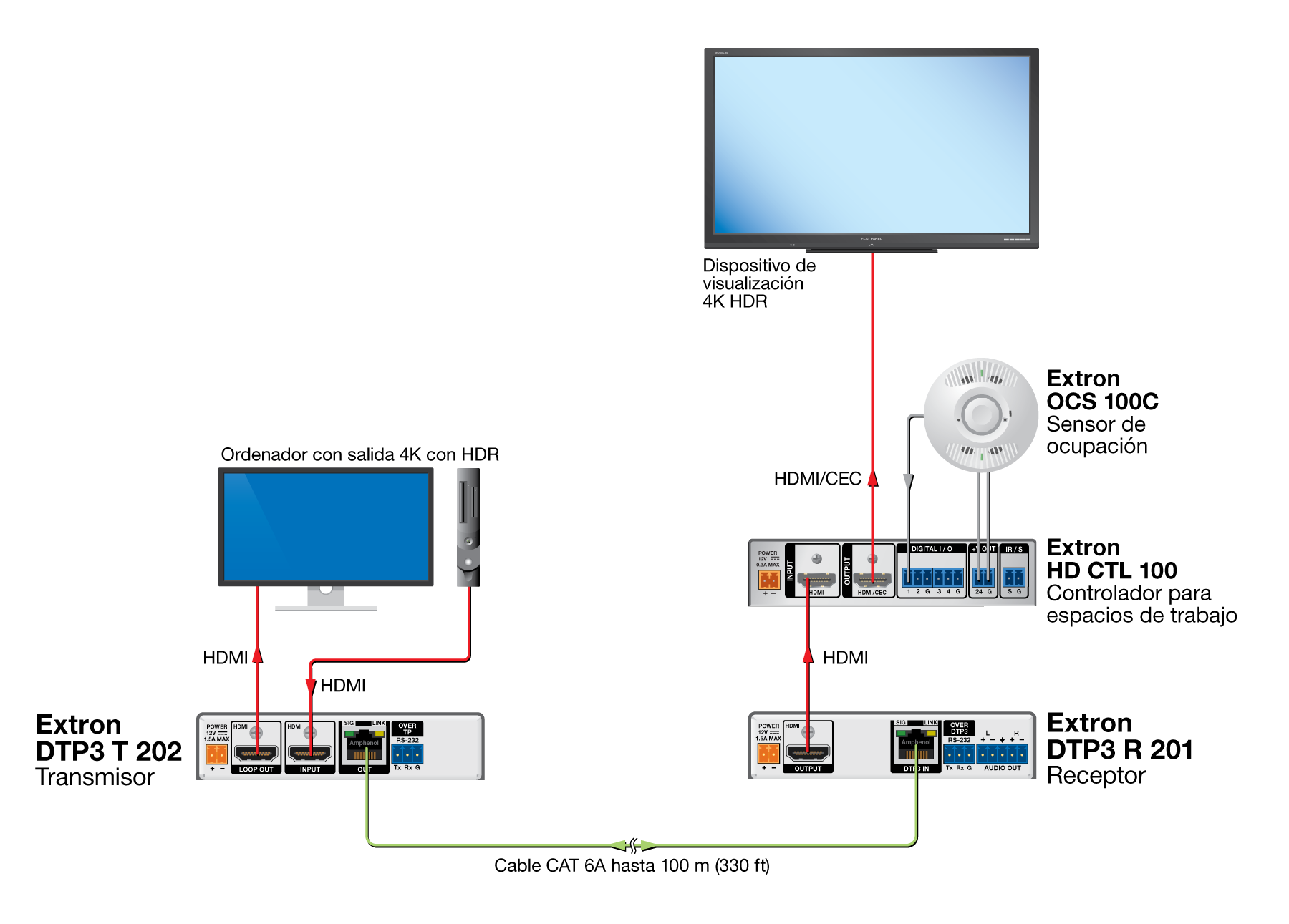

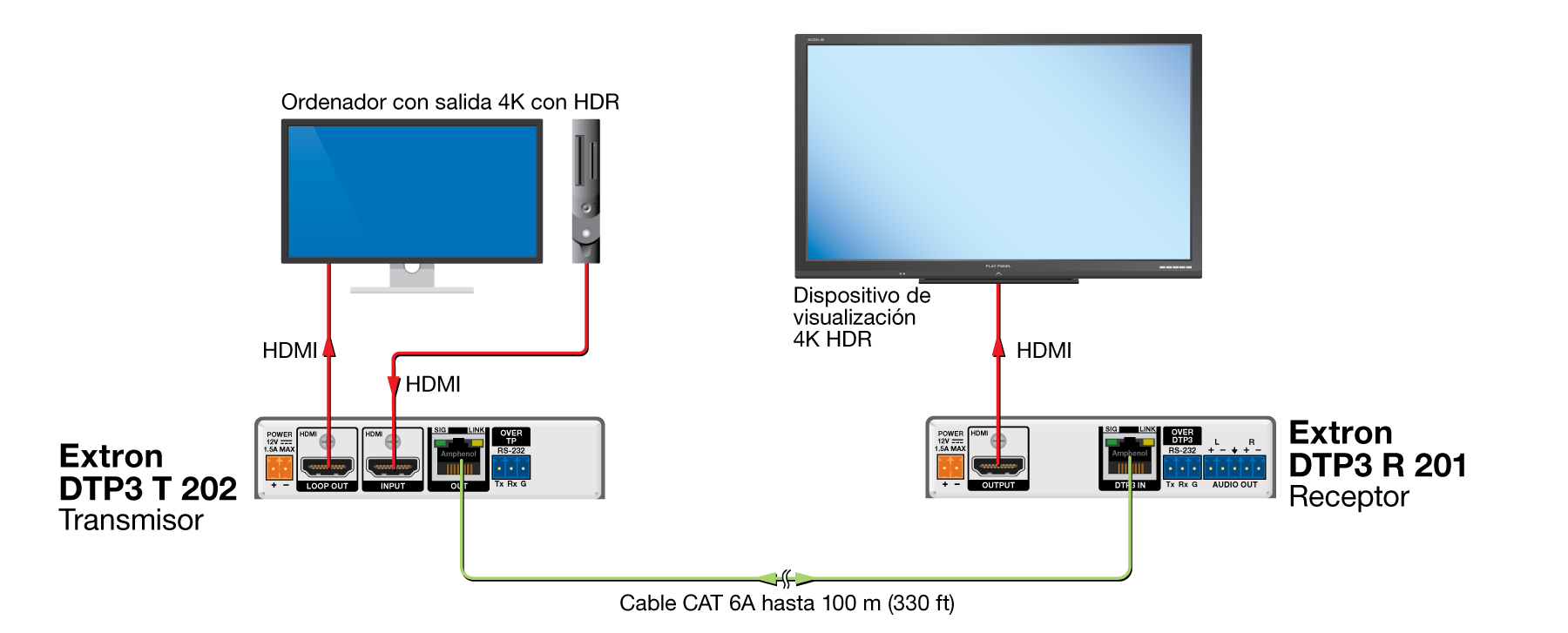

El DTP3 T 202 de Extron es un transmisor de par trenzado digital de larga distancia para el envío de señales HDMI con audio embebido, alimentación y RS‑212 bidireccional hasta 100 m (330 ft) a través de un cable blindado CAT6A a productos que disponen de DTP3 de Extron. Proporciona una entrada HDMI con salida en bucle para la supervisión local. El transmisor admite señales de vídeo a resoluciones hasta 4K/60 con muestreo de color 4:4:4, es conforme a HDCP 2.3 y dispone de EDID Minder^®. Para una máxima calidad de imagen y mínima latencia, todas las resoluciones de vídeo son transportadas sin compresión. El tamaño compacto de la carcasa y la capacidad de alimentación remota, tanto del transmisor como del receptor, hacen que el DTP3 T 202 sea ideal para colocarse de forma discreta en atriles, bajo mesas o donde sea necesario para cumplir con los requisitos de la aplicación.

El DTP3 T 202 permite una transmisión fiable a larga distancia de señales HDMI 2.0b con tasas de datos de hasta 18 Gbps, admitiendo HDR, Deep Color de hasta 12 bits, 3D y formatos de audio HD embebido sin pérdidas. Así mismo, la salida DTP3 puede configurarse para enviar vídeo y audio embebido, además de señales RS‑232 bidireccional a un dispositivo de visualización con HDBaseT. La comunicación DDC de EDID y HDCP se mantiene de forma continua entre la fuente y el dispositivo de visualización, asegurando una compatibilidad directa y una óptima transmisión de la señal entre dispositivos.

Características que hacen más eficaz la integración

Para mejorar y simplificar la integración de dispositivos y asegurar un óptimo rendimiento del sistema, el DTP3 T 202 dispone de EDID Minder de Extron que gestiona automáticamente y mantiene una continua comunicación EDID con cada fuente. La tecnología asegura que las fuentes se enciendan de forma adecuada y emitan íntegramente el contenido para el dispositivo de visualización.

Los indicadores LED del panel frontal proporcionan confirmación visual inmediata de presencia de señal de la entrada, así como el estado de HDCP y alimentación. En el panel trasero, los LED indican presencia de la señal y el estado del enlace de la salida. Una entrada HDMI con salida en bucle proporciona una señal de salida para un monitor local.

Práctico control y alimentación

El DTP3 T 202 proporciona muchas otras características de fácil integración diseñadas para simplificar la instalación. Soporta la transmisión simultánea de señales RS‑232 bidireccional desde un sistema de control para el control de dispositivos AV. El transmisor puede recibir alimentación remota a través del cable de par trenzado blindado de un producto que disponga de DTP3. Además, es posible configurarlo para proporcionar alimentación al receptor conectado, permitiendo que ambos dispositivos compartan una fuente de alimentación.

Las señales de control RS‑232 bidireccional pueden transmitirse junto con la señal de vídeo, facilitando el funcionamiento remoto de dispositivos AV sin la necesidad de cableado adicional. Para más comodidad, un puerto de configuración USB‑C en el panel frontal ofrece acceso directo a información y actualización sencilla del firmware. La configuración del DTP3 T 202 se simplifica utilizando el PCS – Product Configuration Software de Extron y su GUI fácil de usar que facilita la navegación. Esta aplicación de software permite un ajuste y puesta en marcha rápidos, así como un manejo y supervisión en tiempo real.

El transmisor DTP3 T 202 se aloja en una carcasa de metal de 2,5 cm (1 in) de altura y un cuarto de ancho de rack. El diseño de perfil reducido permite una colocación discreta en espacios reducidos. Para asegurar un rendimiento óptimo con sistemas DTP3, Extron recomienda cables y accesorios XTP DTP 22. Estos cables de par trenzado blindado de calibre 22, conectores, jacks y acopladores blindados RJ‑45 han sido diseñados para proporcionar un rendimiento óptimo de los productos DTP3 que funcionan a 18 Gbps. El cable XTP DTP 22 de Extron está verificado para un ancho de banda de 500 MHz y utiliza un diseño S/FTP con cuatro conductores de par trenzado blindado de 22 AWG dentro de un blindaje mallado global para ofrecer un rendimiento superior e inmunidad contra el ruido.
