El DTP3 T 301 es un transmisor de par trenzado digital de larga distancia para el envío de señales HDMI, USB 2.0, audio y RS‑232 bidireccional hasta 100 m (330 ft) a través de un cable blindado CAT 6A. Proporciona una entrada HDMI, un puerto host USB y una salida HDMI duplicada. El transmisor admite señales de vídeo a resoluciones hasta 4K/60 con muestreo de color 4:4:4, EDID Minder^® y HDCP 2.3. Para una máxima calidad de imagen y mínima latencia, todas las resoluciones de vídeo son transportadas sin compresión. Su carcasa de perfil reducido y la capacidad de alimentación remota hacen que el DTP3 T 301 sea ideal para ser colocado de forma discreta en atriles, bajo mesas o donde sea necesario para cumplir con los requisitos de la aplicación.

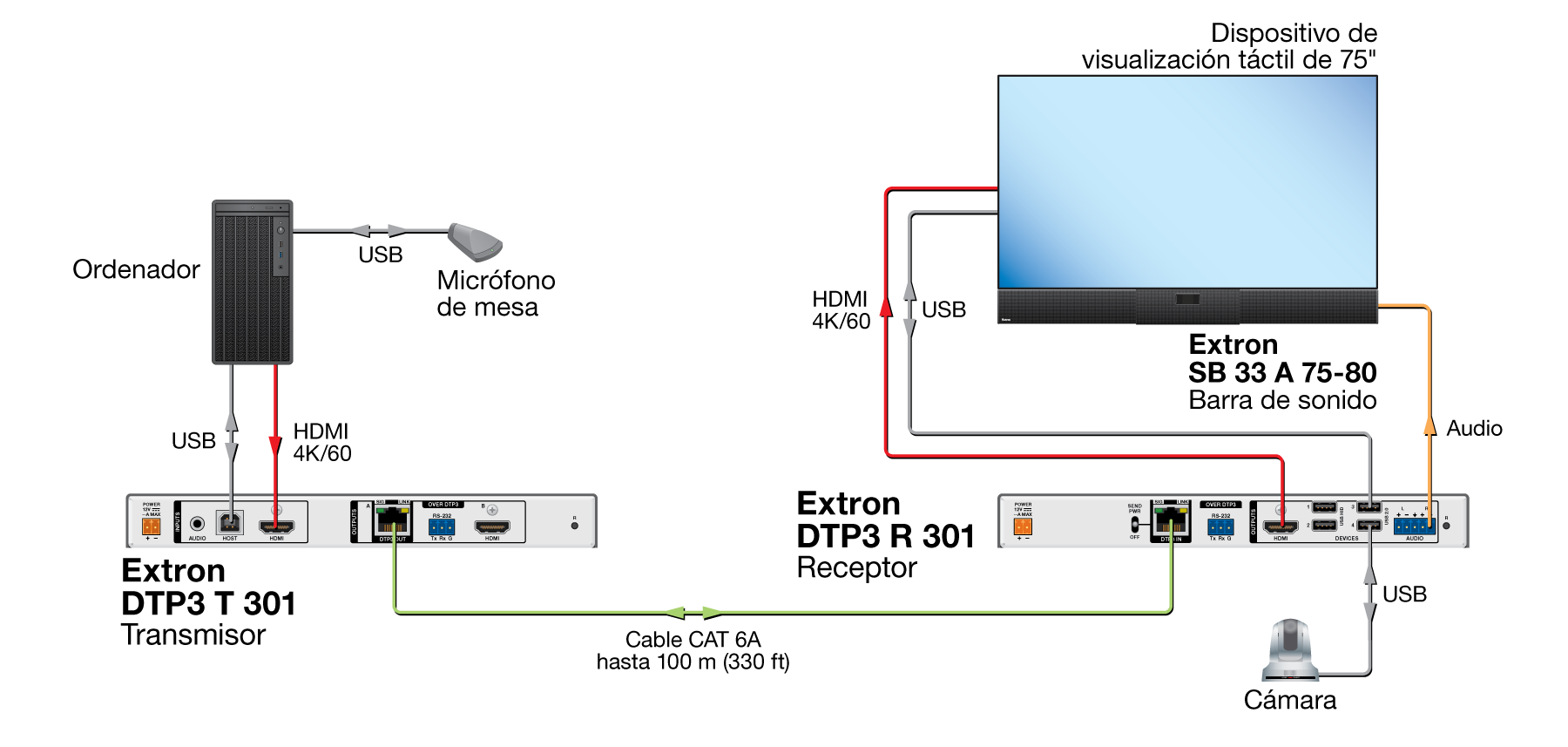

El transmisor DTP3 T 301 permite una transmisión fiable a larga distancia de señales HDMI 2.0b con tasas de datos de hasta 18 Gbps, admitiendo HDR, Deep Color de hasta 12 bits, 3D y formatos de audio HD embebido sin pérdidas. La comunicación DDC de EDID y HDCP se mantiene de forma continua entre una fuente y el dispositivo de visualización, lo que asegura la óptima transmisión de la señal entre dispositivos. El transmisor incluye una entrada de audio que permite separar el audio para embeberlo en el stream de vídeo. El transmisor DTP3 T 301 puede utilizarse con un receptor DTP3 R 301 en aplicaciones con extensión USB de punto a punto y es compatible con otros productos con DTP3.

Extensión de señales USB

El transmisor DTP3 T 301 admite dispositivos desde USB 2.0 hasta 1.1 con tasas de datos de hasta 480 Mbps. Es compatible con los dispositivos USB 3.0 que pueden funcionar con tasas de datos USB 2.0. Además, la extensión de señales USB integrada permite la conexión a dispositivos periféricos a través del mismo cable de par trenzado que las señales HDMI. El transmisor dispone de emulación de periféricos para soportar comunicación ininterrumpida entre el host y el dispositivo USB. Esta tecnología asegura el reconocimiento del puerto USB durante el inicio del sistema, incluso sin un teclado o ratón conectado.

Características que hacen más eficaz la integración

A fin de mejorar y simplificar la integración de dispositivos HDMI y para ayudar a garantizar un rendimiento del sistema óptimo, el DTP3 T 301 dispone de EDID Minder de Extron. Esta tecnología gestiona automáticamente y mantiene una continua comunicación EDID con la fuente, asegurando que la fuente se enciende correctamente y proporciona íntegramente el contenido en el dispositivo de visualización.

Los indicadores LED del panel frontal proporcionan confirmación visual inmediata de presencia de señal de las entradas HDMI y USB host, así como el estado de HDCP y alimentación. En el panel trasero, una entrada HDMI con paso en bucle y buffer proporciona una señal de salida para un monitor local.

Práctico control y alimentación

El DTP3 T 301 proporciona muchas otras características de fácil integración diseñadas para simplificar la instalación. Soporta la transmisión simultánea de señales RS‑232 bidireccional desde un sistema de control para el control de dispositivos AV. Las señales de control RS‑232 bidireccional pueden transmitirse junto con la señal AV, facilitando el funcionamiento remoto de dispositivos AV sin la necesidad de cableado adicional. Para más comodidad, un puerto de configuración USB‑C^® en el panel frontal ofrece acceso directo a información y actualización sencilla del firmware. La configuración del DTP3 T 301 se simplifica utilizando el PCS – Product Configuration Software de Extron. La GUI fácil de usar es increíblemente sencilla de navegar. Esta aplicación de software permite un ajuste y puesta en marcha rápidos, así como un manejo y supervisión en tiempo real.

El transmisor puede recibir alimentación de forma remota de un producto con DTP3 a través del cable de par trenzado blindado, permitiendo que ambos dispositivos compartan una fuente de alimentación. Se aloja en una carcasa de metal de 2,5 cm (1 in) de altura y un medio ancho de rack. El diseño de perfil reducido permite una colocación discreta en espacios reducidos.

Para asegurar un rendimiento óptimo, Extron recomienda cables y accesorios XTP DTP 22. Estos cables de par trenzado blindado de calibre 22, conectores, jacks y acopladores blindados RJ‑45 han sido diseñados para proporcionar un rendimiento óptimo de los productos DTP3 que funcionan a 18 Gbps. El cable XTP DTP 22 de Extron está verificado para un ancho de banda de 500 MHz y utiliza un diseño S/FTP con cuatro conductores de par trenzado blindado de 22 AWG dentro de un blindaje mallado global para ofrecer un rendimiento superior e inmunidad contra el ruido.

El DTP3 T 301 es ideal para una amplia variedad de entornos que requieren la extensión de señales HDMI, audio, datos USB con tasas hasta 480 Mbps y control, incluyendo salas de tribunales, espacios de conferencias y reuniones, clases, aulas universitarias y lugares de culto.
