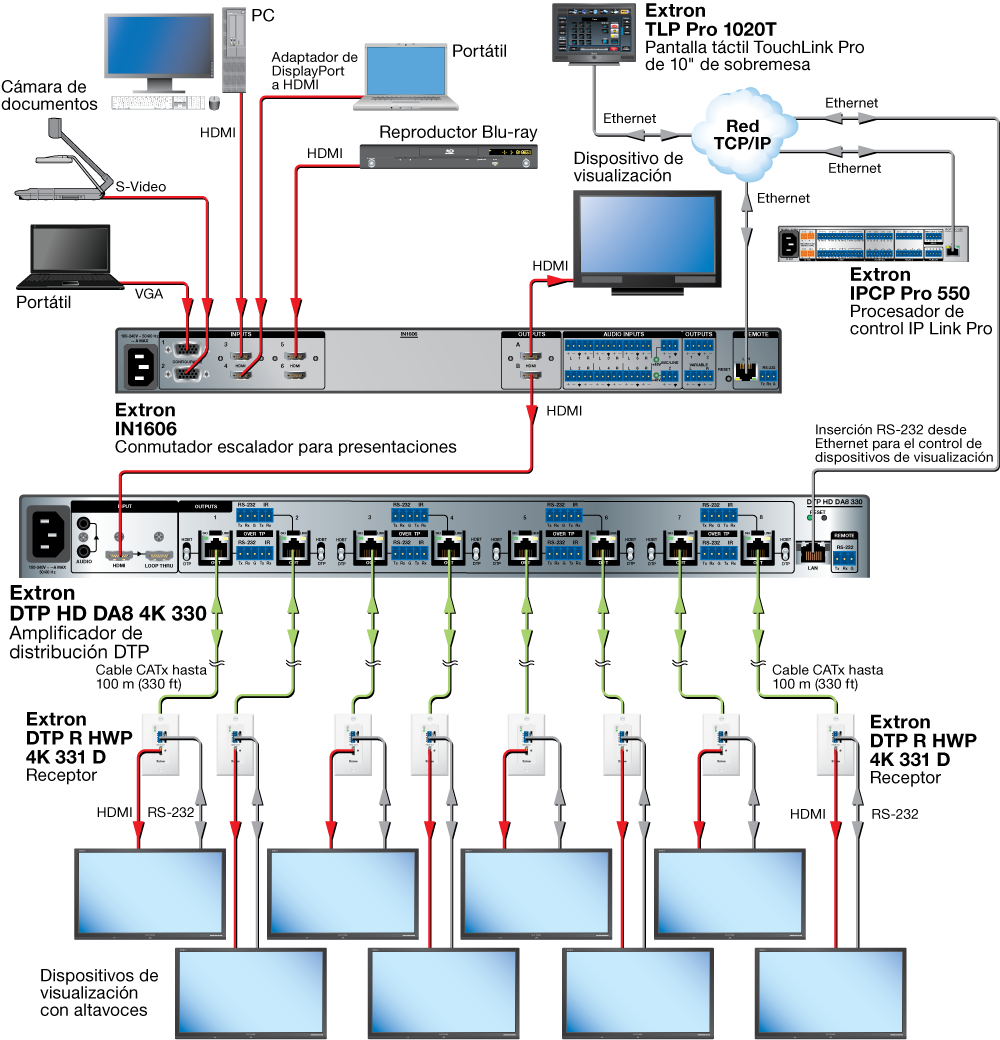

El DTP HD DA4 4K 330 y el DTP HD DA8 4K 330 de Extron son amplificadores de distribución que proporcionan una entrada HDMI con una salida HDMI en bucle, y cuatro u ocho salidas DTP^®. Cada salida de par trenzado envía HDMI, audio y control hasta 100 m (330 ft) a través de cable blindado CATx a productos que disponen de DTP de Extron. El DTP HD DA 4K 330 admite señales de audio estéreo analógico para la transmisión simultánea a través del mismo cable blindado CATx. Además, soporta señales de vídeo a resoluciones hasta 4K. Este amplificador de distribución ofrece paso de IR y RS‑232 bidireccional en cada salida DTP, además de control RS‑232 de dispositivos AV a nivel de sistema mediante inserción Ethernet. Dispone de alimentación remota de los receptores DTP, EDID Minder^®, Key Minder^® y silenciado de salida seleccionable.

El DTP HD DA 4K 330 es conforme a HDCP y permite una transmisión fiable a larga distancia de señales HDMI, soportando Deep Color de hasta 12 bits, y formatos de audio HD embebido sin pérdidas. También proporciona una conexión para el envío de audio analógico estéreo a una matriz de conmutación, conmutador o procesador de señal que disponga de DTP. La señal de audio estéreo analógico se envía a través del mismo cable de par trenzado blindado que las señales HDMI y de control, eliminando la necesidad de un recorrido de cable por separado para admitir audio analógico en el producto que disponga de DTP. El amplificador de distribución dispone de salida en bucle de audio estéreo analógico para los requisitos de sistemas de audio locales y de supervisión.

El amplificador de distribución soporta la transmisión simultánea de señales IR y RS‑232 bidireccional desde un sistema de control para el control de dispositivos AV utilizando conexiones de paso en cada salida DTP. Las señales RS‑232 también pueden insertarse a través de Ethernet para el control de dispositivos AV a nivel de sistema. Además, el DTP HD DA 4K 330 puede enviar alimentación a los cuatro u ocho receptores DTP a través del cable de par trenzado blindado, haciendo más eficaz el diseño y la instalación del sistema. Este amplificador de distribución puede integrarse con los conmutadores, escaladores u otros productos que dispongan de DTP de Extron con el fin de proporcionar múltiples salidas simultáneas en aplicaciones de señalización y salas adicionales para presentaciones.

Para ofrecer flexibilidad de integración, cada salida DTP de par trenzado puede configurarse de forma independiente para su compatibilidad con dispositivos de visualización con HDBaseT. Al configurarse para la compatibilidad con HDBaseT, las señales de vídeo digital y audio embebido, además de IR y RS‑232 bidireccional se envían hasta 100 m (330 ft) a través de cable blindado CATx.

A fin de mejorar y simplificar la integración de fuentes y dispositivos de visualización, y para ayudar a garantizar un rendimiento del sistema óptimo, el DTP HD DA 4K 330 dispone de dos tecnologías exclusivas de Extron: EDID Minder y Key Minder. EDID Minder gestiona la comunicación EDID entre los dispositivos de visualización y la fuente de entrada para asegurar que se muestran de forma fiable los formatos de vídeo correctos. Para las señales HDMI con contenido protegido, Key Minder autentifica y mantiene una encriptación HDCP continua entre los dispositivos de entrada y salida para asegurar la distribución simultánea del contenido de las fuentes a todos los dispositivos de visualización. El DTP HD DA 4K 330 también ajusta automáticamente la profundidad de bits de color según el EDID del dispositivo de visualización, evitando conflictos de compatibilidad de color entre la fuente y dicho dispositivo. Sus salidas DTP se pueden silenciar de manera independiente a través de control RS‑232 o Ethernet, permitiendo por ejemplo realizar la vista preliminar del contenido en un monitor local antes de que aparezca en el dispositivo de visualización principal de la presentación.

El DTP HD DA 4K 330 proporciona ecualización automática del cable de entrada hasta 22,8 m (75 ft) a 1080p/60 con 8 bits de color en cables de la serie HDMI Pro de Extron. La ecualización del cable de entrada da formato y restaura las señales HDMI entrantes, reduciendo la necesidad de un equipo de acondicionamiento de la señal adicional al compensar las señales de fuentes débiles o las pérdidas de señal debidas a cables de entrada largos.

El DTP HD DA 4K 330 se puede controlar a través de Ethernet, USB o RS‑232. Su configuración se simplifica utilizando el PCS – Product Configuration Software de Extron, con una GUI fácil de usar que facilita la navegación. Esta aplicación de software permite un ajuste y puesta en marcha rápidos, manejo y supervisión en tiempo real y la capacidad de configurar varias unidades en la misma sesión.

Extron recomienda el cable XTP DTP 24 de par trenzado blindado, conectores, jacks y acopladores blindados RJ‑45 certificados por Extron y diseñados para una óptima transmisión de la señal con los productos de la serie DTP de Extron. El cable XTP DTP 24 está certificado para 475 MHz y utiliza un diseño SF/UTP, para un rendimiento superior y mejor protección contra el ruido, con cuatro conductores de par trenzado de 24 AWG sin blindar dentro de un blindaje mallado y laminado.
