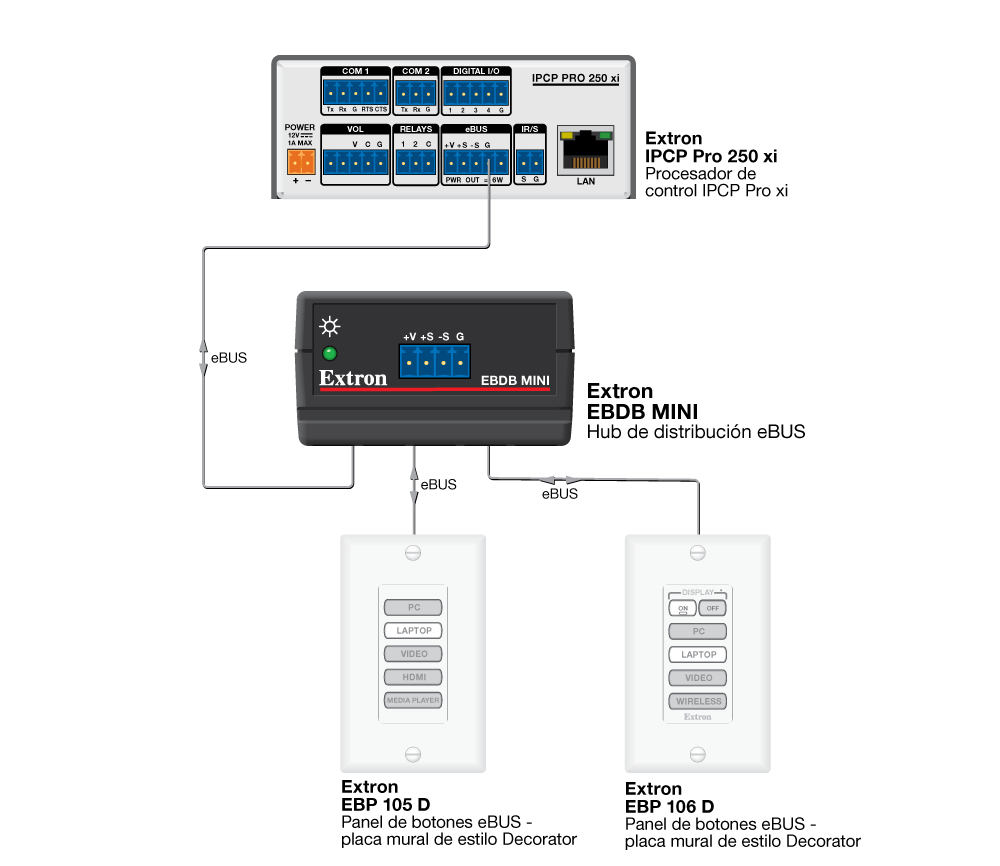

El EBDB MINI de Extron es un hub de distribución eBUS^® que reduce los recorridos de cable proporcionando un punto de conexión práctico para la infraestructura de cableado eBUS. Es una elección ideal para sistemas de control eBUS pequeños y medianos que requieren una infraestructura de cableado más elaborada. Un LED de estado en el panel frontal indica cuándo hay alimentación en uno de los cuatro puertos de distribución eBUS. Todos los puertos se conectan en paralelo, permitiendo a cada puerto actuar como entrada o salida para la comunicación eBUS. Su carcasa ultracompacta puede montarse rápidamente y de forma segura en los raíles del rack, mesas, atriles y otros espacios pequeños.

Especificaciones

EBDB Mini
eBUS control interface
eBUS control ports	(4) 3.5 mm captive screw connectors, 4 pole
eBUS pin configuration	+V = +12 VDC; +S = + signal; -S = - signal; G = ground
Recommended cable type	Extron STP20-2/1000 or STP20-2P/1000 cable
Maximum system cable length	1000 feet (305 meters) sum total for the eBUS system, regardless of topology. Power injection may be required depending on system cabling topology and primary power supply wattage. See the eBUS Technology Reference Guide for details.
General
Ambient temperature/humidity	Storage: -40 to +158 °F (-40 to +70 °C) / 10% to 90%, noncondensing Operating: +32 to +122 °F (0 to +50 °C) / 10% to 90%, noncondensing
Cooling	Convection, no vents
Mounting
Rack mount	Yes, with hook-and-loop (Velcro®) tape
Furniture mount	Yes, with included hook-and-loop (Velcro®) tape
Enclosure type	High impact, high temperature plastic
Enclosure dimensions	1.0" H x 2.4" W x 2.3" D (2.5 cm H x 6.1 cm W x 5.8 cm D)
Product weight	0.2 lbs (0.1 kg)
Vibration	ISTA 1A in carton (International Safe Transit Association)
Regulatory compliance
Environmental	Complies with the appropriate requirements of RoHS, WEEE
Product warranty	3 years parts and labor
NOTE     Specifications are subject to change without notice.
(3767-100516-D2)
