FOX II T HD 4K

Transmisor de fibra óptica para HDMI, audio multicanal, RS‑232 e IR

Características principales

Transmite señales de vídeo HDMI, audio multicanal, control RS‑232 y control IR a través de cableado de fibra óptica
Admite vídeo 4K sin pérdidas hasta 4096x2160 a 30 Hz con espacio de color 4:4:4 a través de una fibra
Conforme a HDCP
Key Minder^® verifica constantemente la conformidad a HDCP para asegurar una conmutación rápida y fiable
EDID Minder^® gestiona automáticamente la comunicación EDID entre los dispositivos conectados
Entrada HDMI con salida en bucle

Modelo	Descripción de la versión	Referencia
FOX II T HD 4K MM	Transmisor HDMI - Multimodo	60-1351-11
FOX II T HD 4K SM	Transmisor HDMI - Monomodo	60-1351-12

El transmisor de fibra óptica FOX II T HD 4K de Extron proporciona una extensión a larga distancia de señales de vídeo HDMI, audio multicanal, control RS‑232 y control IR a través de cableado de fibra óptica. Este transmisor conforme a HDCP aporta nuevas características a la serie FOX II. Diseñado para obtener una calidad excepcional y rendimiento probado, utiliza la tecnología totalmente digital de Extron para proporcionar señales de vídeo HDMI sin pérdidas a resoluciones hasta 4096x2160. El transmisor también incluye muchas características de fácil integración como Key Minder^®, EDID Minder^®, entrada con salida en bucle para un monitor local, embebido de audio, ganancia y atenuación de audio, un patrón de ajuste interno y supervisión del sistema en tiempo real. El FOX II T HD 4K representa el nivel más alto de rendimiento en la completa serie FOX de productos de fibra óptica de Extron.

El FOX II T HD 4K admite resoluciones hasta 4K para asegurar que el contenido se envía con la máxima calidad posible a través de cable de fibra óptica. Un único transmisor es capaz de enviar imágenes de vídeo 4K hasta 4096x2160 a 30 Hz con un espacio de color 4:4:4 a través de una fibra.

La entrada con salida en bucle también admite dispositivos de visualización HDMI 4K. Además, el transmisor FOX II T HD 4K puede utilizarse con el receptor FOX II R DP 4K en aplicaciones punto a punto o en combinación con una matriz de conmutación de la serie FOX para crear en toda una empresa, un sistema de distribución conforme a HDCP de señales de vídeo HDMI 4K, audio multicanal, control RS‑232 y control IR.

A fin de simplificar la integración con fuentes y dispositivos de visualización digitales, el transmisor HDMI dispone de dos tecnologías de Extron: EDID Minder y Key Minder. EDID Minder gestiona automáticamente y mantiene una comunicación continua entre los dispositivos conectados, asegurando que la fuente se enciende correctamente y mantiene la salida de vídeo para su visualización. Para las señales de vídeo digital con contenido protegido, Key Minder autentifica y mantiene una encriptación HDCP continua para admitir una conmutación rápida y fiable en entornos de AV profesional, al mismo tiempo que permite la distribución simult��nea de una única señal de fuente a uno o más dispositivos de visualización.

Además de señales de vídeo DisplayPort, el FOX II R DP 4K admite audio multicanal y un canal de retorno de audio analógico. El audio multicanal permite varias opciones de reproducción de audio incluyendo la distribución a sistemas de sonido surround. Para añadir flexibilidad, el canal de retorno de audio analógico permite que una fuente remota de audio, en el dispositivo de visualización o cerca de él, transmita audio estéreo de vuelta al transmisor para un procesamiento y distribución adicional, eliminando la necesidad de un transmisor y un receptor añadidos.

El FOX II T HD 4K dispone de puertos IR y RS‑232 bidireccional para el control de dispositivos AV. Las fuentes y los dispositivos de visualización pueden controlarse desde el extremo del transmisor o el receptor utilizando señales RS‑232 o IR.

Este transmisor de fibra óptica está disponible en modelos multimodo y monomodo. El FOX II T HD 4K MM admite fibra multimodo a 850 nm, que se utiliza normalmente dentro de edificios o instalaciones con un rango de distancia de transmisión moderado hasta 2 km (1.25 mi). Por otro lado, el FOX II T HD 4K SM admite fibra monomodo a 1310 nm, ofreciendo la capacidad de transmisión a larga distancia con recorridos extremos hasta 30 km (18.75 mi). Puede utilizarse en instalaciones muy grandes, como aeropuertos y estadios, y para la conexión a distancias muy grandes entre instalaciones, como campus universitarios. Debido a que la transmisión del contenido es intrínsecamente segura e inmune a interferencias externas, las aplicaciones con fibra óptica son las preferidas especialmente en entornos gubernamentales, militares y aplicaciones médicas. Con el fin de mejorar la seguridad, el extensor puede ajustarse para activar un sistema de control externo para obtener una notificación inmediata si se pierde un enlace de fibra. Dispone de conectividad estándar de la industria de tipo LC. Además, su carcasa de metal de 1U y medio ancho de rack está diseñada para su instalación en entornos de AV profesional.

Características

Transmite señales de vídeo HDMI, audio multicanal, control RS‑232 y control IR a través de cableado de fibra óptica

Entradas: conector HDMI hembra con entrada de salida en bucle, audio estéreo no balanceado en mini jack estéreo de 3,5 mm y audio estéreo balanceado/no balanceado en conector de tornillo cautivo

Salidas: audio estéreo balanceado/no balanceado en conector de tornillo cautivo

Admite vídeo 4K sin pérdidas hasta 4096x2160 a 30 Hz con espacio de color 4:4:4 a través de una fibra — Un único conjunto de transmisor y receptor admite vídeo 4K/30 con espacio de color 4:4:4 a través de una fibra.

Conforme a HDCP

Autorización HDCP seleccionable por el usuario — Permite que el FOX II T HD 4K aparezca conforme a HDCP o no conforme a HDCP para la fuente conectada, lo que supone una ventaja si la fuente encripta automáticamente todo el contenido cuando se conecta a un dispositivo conforme a HDCP. El material protegido no se envía en modo no HDCP.

Key Minder^® verifica constantemente la conformidad a HDCP para asegurar una conmutación rápida y fiable — Key Minder autentifica y mantiene la encriptación HDCP continua entre los dispositivos de entrada y salida para asegurar la conmutación rápida y fiable en entornos de AV profesional, al mismo tiempo que permite la distribución simultánea de una única fuente a múltiples dispositivos de visualización.

EDID Minder^® gestiona automáticamente la comunicación EDID entre los dispositivos conectados — EDID Minder asegura que la fuente se enciende correctamente y emite íntegramente el contenido en el dispositivo de visualización.

Entrada HDMI con salida en bucle — La entrada HDMI con salida en bucle proporciona una señal de salida para hacer funcionar un monitor local.

Embebido de audio — Las señales de audio estéreo analógico se convierten a audio digital HDMI.

Capacidad de ajuste de ganancia y atenuación de audio

Canal de retorno de audio analógico — El FOX II T HD 4K proporciona una salida de audio estéreo analógico balanceado de retorno para admitir una fuente de audio remota en el receptor.

Transmisión de señales RS‑232 bidireccional e IR a través de cableado de fibra óptica para el control de dispositivos AV — El paso de control RS‑232 bidireccional e IR permite controlar un dispositivo de visualización remoto sin la necesidad de cableado adicional. Se necesitan dos fibras para las comunicaciones bidireccionales.

Disponible en modelos multimodo 850 nm para transmisiones a distancias moderadas de hasta 2 km (1.25 mi) y en modelos monomodo 1310 nm para distancias extremas de hasta 30 km (18.75 mi)

Conectores LC estándar de la industria que proporcionan una conectividad física fiable y una alineación precisa del núcleo de la fibra óptica

Alarma de notificación en caso de pérdida de la conexión de fibra óptica — El transmisor puede configurarse para activar un sistema de control externo que notifica de forma inmediata si se pierde una conexión de fibra óptica.

Control RS‑232 — Dispone de un puerto serie RS‑232 para el control y configuración.

Indicadores LED de estado en tiempo real para la resolución de problemas y supervisión — LED en el panel delantero y el trasero que verifican la presencia de señal, autentificación HDCP, estado de las conexiones de fibra óptica y la alimentación.

Fácil configuración y puesta en marcha con el software PCS – software de configuración de productos de Extron — Configura de forma práctica múltiples productos utilizando una única aplicación de software.

Patrón de ajuste de barras de colores para la calibración y configuración

Compatible con la serie de matrices de conmutación FOX de Extron para crear sistemas de distribución de la señal conformes a HDCP de hasta 1000x1000 y mayores

Compatible con el receptor FOX II R DP 4K de Extron

Compatible con los productos de audio y control de la serie FOX II de Extron

Puerto de configuración USB en el panel frontal

Certificación JITC — El dispositivo ha superado las pruebas de interoperabilidad y seguridad de la información para su uso en aplicaciones gubernamentales y otros entornos críticos.

Carcasa de metal de 1U de altura y medio ancho de rack

Fuente de alimentación interna Everlast™ de Extron — Proporciona compatibilidad a nivel mundial, alta fiabilidad demostrada y bajo consumo eléctrico con un coste de funcionamiento reducido.

7 años de garantía para piezas y mano de obra con las fuentes de alimentación Everlast de Extron

RECEPTORES COMPATIBLES
	FOX II R DP 4K	Receptor de fibra óptica para DisplayPort, audio multicanal, RS‑232 e IR

RECEPTORES COMPATIBLES

FOX II R DP 4K

Receptor de fibra óptica para DisplayPort, audio multicanal, RS‑232 e IR

ACCESORIOS OPCIONALES
	MBU 123	Kit de montaje de perfil reducido para productos de 1/8, 1/4 y 1/2 de ancho de rack
	Serie UTS 100	Sistema de bandeja bajo la mesa
	Sistema de bandeja de medio rack	Bandeja y accesorios de medio ancho de rack
	RSU 129	Kit de bandeja de rack universal para productos con 24 cm de profundidad
	RSB 129	Bandeja de rack básica para productos con 24 cm de profundidad

ACCESORIOS OPCIONALES

MBU 123

Kit de montaje de perfil reducido para productos de 1/8, 1/4 y 1/2 de ancho de rack

Serie UTS 100

Sistema de bandeja bajo la mesa

Sistema de bandeja de medio rack

Bandeja y accesorios de medio ancho de rack

RSU 129

Kit de bandeja de rack universal para productos con 24 cm de profundidad

RSB 129

Bandeja de rack básica para productos con 24 cm de profundidad

PRODUCTOS SIMILARES
	FOXBOX Tx HDMI	Transmisor de fibra óptica para HDMI, audio y RS‑232

PRODUCTOS SIMILARES

FOXBOX Tx HDMI

Transmisor de fibra óptica para HDMI, audio y RS‑232

Especificaciones

FOX II T HD 4K

specification

Frame rate¹

24, 25, 30, 50, 60, or 120 fps

Chroma sampling¹

4:4:4

Color bit depth¹

8 or 10 bits per color

Signal Type

DVI 1.0, HDMI 1.4a, HDCP 1.4

Max. video data rate

8.91 Gbps per connection

NOTE	¹Subject to the maximum data rate limit. Use our calculator at www.extron.com/8Kdatarate* to determine video parameters supported by this data rate.*

NOTE	This product requires two parallel connections to achieve 4K at 50 or 60 fps at 8 bits per color.

NOTE	This product requires four parallel connections to achieve 4K at 50 or 60 fps at 10 bits per color.

NOTE	This product requires four parallel connections to achieve 4K at 120 fps at 8 bits per color.

NOTE	The analog audio signal(s) is (are) digitized in the transmitter, sent through the fiber cable, and converted back to analog audio in the compatible receiver.

NOTE	These transmitters are class 1 laser products. They meet the safety regulations of IEC-60825.

Optical fiber interconnection between transmitter and receiver

Number/type

2 fiber optic

Connectors

2 LC connectors

Operating distance

Singlemode

30 km (18.75 miles) with singlemode (SM) cables

Multimode

300 m (984') with 62.5 µm OM1 multimode (MM) cables
1 km km (3280') with 50 µm OM2 multimode (MM) cables
2 km (6561') with 50 µm OM3/OM4 2000/4700 MHz bandwidth laser optimized multimode cables

NOTE	Operating distance is approximate. These are typical maximum distances that may vary depending on factors such as fiber type, fiber bandwidth, connector splicing, losses, modal or chromatic dispersion, environmental factors, and kinks.

Nominal peak wavelength

850 nm for multimode, 1310 nm for singlemode

Data rate

4.25 Gbps

Transmission power

Singlemode

-5 dBm, typical

Multimode

-5 dBm, typical

Maximum receiver sensitivity

Singlemode

-18 dBm, typical

Multimode

-12 dBm, typical

Optical loss budget

Singlemode

13 dB, maximum

Multimode

7 dB, maximum

Video

NOTE	Appropriate HDMI to DVI cables or adapters are required for DVI signal output.

Maximum data rate

Up to 8.91 Gbps

Maximum pixel clock

300 MHz

Resolution range

640x480 up to 4096x2160 @ 24/30 Hz or UHD (3840x2160 @ 24/30 Hz, including 2K, and 1920x1200, including 480p, 576p, 720p, 1080i @ 25/30 Hz, 1080p @50/60/120Hz

Frame rate

24 fps, 25 fps, 30 fps, 50 fps, or 60 fps

Color space

4:4:4

Color bit depth

10 bits for resolutions up to 1080p, 8 bits for resolutions above 1080p

Signal Type

DVI 1.0, HDMI 1.4a, HDCP 1.4, CEA-861E

Maximum effective data rate

Up to 10.2 Gbps (3.0 Gbps per color)

Horizontal frequency

24 kHz to 135 kHz

Vertical frequency

40 Hz to 120 Hz

Format

RGB, YCbCr, and xvYCC digital video

EDID

Supports emulation of custom or factory preset Extended Display Identification Data (EDID) tables.

Video input and loop through — transmitters

Number/signal type

1 HDMI input
1 HDMI loop-through

Connectors

1 female HDMI input
1 female HDMI loop-through

Video output — See specifications for the connected receiver

Audio

Gain

Range

Adjustable, -18 dB to +13 dB

Default

Captive screw connector

Balanced output: 0 dB (default); unbalanced output: -6 dB

Mini stereo jack

Unbalanced output: 0 dB

Frequency response

20 Hz to 20 kHz, ±0.5 dB

THD + Noise

0.10% @ 1 kHz at nominal level

S/N

>90 dB at maximum output (unweighted)

CMRR

65 dB @ 20 Hz to 20 kHz

Audio bits per sample

16, 20, 24 bit

Sampling rate

32 kHz, 44.1 kHz, 48 kHz

Audio input

Number/signal type

1 digital audio, de-embedded from HDMI or
2 inputs:
1 balanced stereo
1 unbalanced stereo or 2 unbalanced mono

Connectors

1 female HDMI (shared with video input)
(1) 3.5 mm stereo jack
(1) 3.5 mm captive screw connector, 5 pole

Impedance

≥ 20k ohms balanced

Nominal level

+4 dBu (1.23 Vrms), -10 dBV (316 mVrms)

Maximum level

+21.0 dBu, balanced at 1% THD+N (5-pole); +15.0 dBV, unbalanced (3.5 mm stereo)

Source formats

2 CH LPCM

NOTE	0 dBu = 0.775 Vrms, 0 dBV = 1 Vrms, 0 dBV ≈ 2 dBu

Audio output — See specifications for the connected receiver

Audio return input — See specifications for the connected receiver

Audio return output

Number/signal type

1 stereo/mono, balanced

Connectors

(1) 3.5 mm captive screw connector, 5 pole

Impedance

100 ohms balanced (analog only)

Nominal level

+4 dBu (1.23 Vrms)

Maximum level (Hi-Z)

+12.0 dBu , balanced at 1% THD+N

Communications

Serial control port

Control

1 female mini USB port B (front panel)
1 RS-232, 3.5 mm captive screw connector, 5-pole (3 pins are used), rear panel

Pass-through

1 RS-232, 3.5 mm captive screw connector, 5-pole (3 pins are used), rear panel

Baud rate and protocol

Control

9600 baud, 8 data bits, 1 stop bit, no parity

Pass-through

9600 to 115,200 baud

Serial control pin configuration

Captive screw: 1 = Tx, 2 = Rx, 3 = Gnd

Program control

Extron control/configuration program for Windows^®
Extron Simple Instruction Set (SIS^™)

IR control port

(1) 3.5 mm captive screw connector, 5 pole (connector is shared with RS-232 pass thru) TTL level (0 to 5V) modulated infrared control from 30kHz to 40 kHz

IR control pin configuration

3 = Gnd, 4 = IR Tx, 5 = IR Rx

General

Power supply

Internal
Input: 100-240 VAC, 50-60 Hz

Power consumption

18.5 watts, 12 VDC

Ambient temperature/humidity

Storage: -40 to +158 °F (-40 to +70 °C) / 10% to 90%, noncondensing
Operating: +32 to +122 °F (0 to +50 °C) / 10% to 90%, noncondensing

Cooling

Fan, front to back

Thermal dissipation

62.1 BTU/hr

Mounting

Rack mount

Yes, with optional rack shelf

Furniture mount

Yes, with optional under desk mounting kit

Enclosure type

Metal

Enclosure dimensions

1.75" H x 8.7" W x 8.5" D (half rack wide)
(4.4 cm H x 22.1 cm W x 21.6 cm D)
(Depth excludes connectors.)

Product weight

2.2 lbs (1.0 kg)

Regulatory compliance

CE, c-UL, UL, C-tick, FCC Class A, ICES, VCCI
Complies with the appropriate requirements of RoHS, WEEE.

Product warranty

3 years parts and labor

Everlast power supply warranty

7 years parts and labor

NOTE	All nominal levels are at ±10%.

NOTE	Specifications are subject to change without notice.

(4970-D7)

Dimensiones y pesos de los envíos
Referencia	Altura	Anchura	Profundidad	Peso
60-1351-11	12,7 cm	35,6 cm	33,0 cm	2,09 kg
60-1351-12	12,7 cm	35,6 cm	33,0 cm	2,09 kg

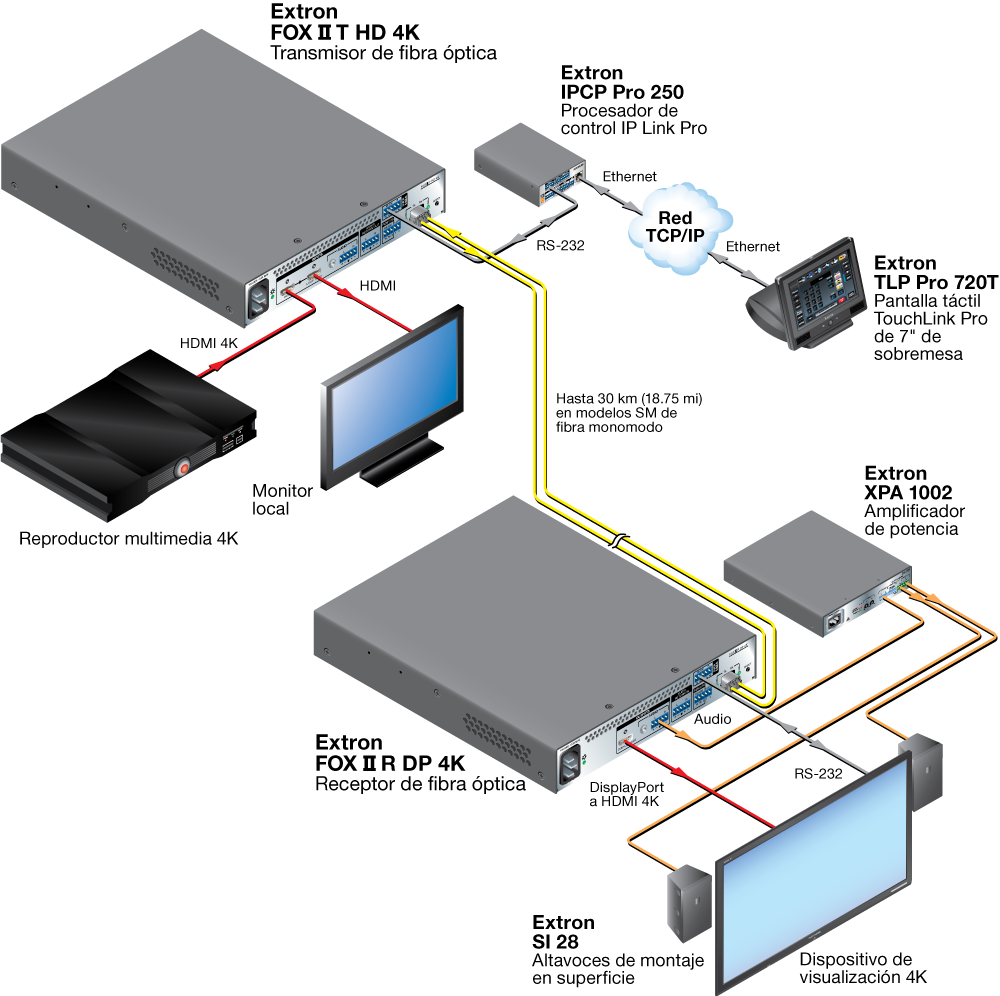

Diagrama
