HDP 101 4K

Conversor de HDMI a DisplayPort
Características principales
  • Proporciona conectividad entre fuentes HDMI y dispositivos de visualización y periféricos DisplayPort
  • Admite resoluciones de vídeo hasta 4K/30 a 4:4:4 con tasas de datos hasta 10,2 Gbps
  • Soporta la especificación HDMI, incluyendo tasas de datos de hasta 10,2 Gbps, 3D, Lip Sync, y formatos de audio HD sin pérdidas
  • Ecualiza las señales HDMI de entrada hasta 4 m (15 ft) para compensar la pérdida de la señal debida a cables de baja calidad o fuentes marginales
  • EDID Minder® gestiona automáticamente la comunicación EDID entre los dispositivos conectados
  • Resoluciones y frecuencias seleccionables
The Extron HDP 101 4K
Modelo Descripción de la versión Referencia
 HDP 101 4K Conversor de HDMI hembra a DisplayPort hembra 60-1739-01

El HDP 101 4K de Extron es un compacto conversor activo de HDMI a DisplayPort para señales hasta 4K/30 a 4:4:4. Convierte señales HDMI para la conexión a dispositivos de visualización o periféricos DisplayPort 1.1. Este conversor es conforme a HDCP y dispone de EDID Minder®, que mantiene una comunicación EDID continua con los dispositivos conectados y garantiza que la fuente HDMI se encienda adecuadamente y mantenga una salida de vídeo correcta. La información de audio se pasa entre la fuente y el dispositivo de visualización. Además, las señales HDMI de entrada se ecualizan hasta 4 m (15 ft) en la entrada para compensar la pérdida de la señal. El HDP 101 4K es ideal para la integración de fuentes HDMI en diseños de sistemas DisplayPort nuevos o ya existentes.

Características

  • Proporciona conectividad entre fuentes HDMI y dispositivos de visualización y periféricos DisplayPort
  • Admite resoluciones de vídeo hasta 4K/30 a 4:4:4 con tasas de datos hasta 10,2 Gbps
  • Soporta la especificación HDMI, incluyendo tasas de datos de hasta 10,2 Gbps, 3D, Lip Sync, y formatos de audio HD sin pérdidas
  • Ecualiza las señales HDMI de entrada hasta 4 m (15 ft) para compensar la pérdida de la señal debida a cables de baja calidad o fuentes marginales
  • EDID Minder® gestiona automáticamente la comunicación EDID entre los dispositivos conectados — EDID Minder asegura que todas las fuentes se enciendan correctamente y emitan íntegramente el contenido en el dispositivo de visualización.
  • Resoluciones y frecuencias seleccionables — El EDID almacenado previamente se comunica a la fuente según la resolución y frecuencia seleccionadas por el usuario.
  • Modo de captura EDID — Al conectarse a un dispositivo de visualización, el HDP 101 4K ofrece la opción de capturar y, a continuación, almacenar la información EDID del dispositivo de visualización.
  • Gestión automática de la profundidad de bits de color — Ajusta automáticamente la profundidad de bits de color según el EDID del dispositivo de visualización, evitando los conflictos en la compatibilidad del color entre la fuente y el dispositivo de visualización.
  • Conforme a las pautas de interoperabilidad HDMI y VESA
  • Conforme a HDCP
  • Puerto de configuración USB en el panel frontal — Proporciona un práctico acceso para el ajuste, configuración y actualizaciones del firmware.
  • Fácil configuración y puesta en marcha con el PCS – Product Configuration Software de Extron — Configura de forma práctica múltiples productos utilizando una única aplicación de software.
  • Carcasa compacta de 2,5 cm (1 in) de alto y 5,6 cm (2.2 in) de ancho para una colocación discreta y un montaje en entornos de espacio reducido — Incluye cinta de tejido de enganche y fijación para una instalación fácil en cualquier aplicación.
  • Incluye soportes con brida para cables LockIt® Plus — Fija de forma segura cables HDMI o USB‑C® a un dispositivo, eliminando riesgos de desconexión.
  • Fuente de alimentación externa Everlast® de Extron incluida, producto de repuesto 70‑1175‑01 — Proporciona compatibilidad a nivel mundial, alta fiabilidad demostrada y bajo consumo eléctrico.
  • 7 años de garantía para piezas y mano de obra con las fuentes de alimentación Everlast de Extron
ACCESORIOS OPCIONALES
  RSB 123 Bandeja de rack básica para productos con 89 mm de profundidad
  RSB 126 Bandeja de rack básica para productos con 15,2 cm (6 in) de profundidad
  Sistema de bandeja de medio rack Bandeja y accesorios de medio ancho de rack
  MBU 123 Kit de montaje de perfil reducido para productos de 1/8, 1/4 y 1/2 de ancho de rack
  ZipClip 50 Kit de montaje para la fuente de alimentación PS 1205 C
PRODUCTOS RELACIONADOS
  Serie HDMI Ultra Cables HDMI premium de alta velocidad y ultra flexibles
  Serie Retractor Sistema de retracción de cables con control de velocidad para las cajas AVEdge, Cable Cubby y ciertas cajas TouchLink
  Serie HDMI DVI-D Cables de HDMI a DVI‑D de velocidad estándar desde 90 cm (3 ft) hasta 15,2 m (50 ft)
PRODUCTOS SIMILARES
  DPH 101 4K PLUS Adaptador activo de DisplayPort a HDMI

Especificaciones

HDP 101 4K
TRUE 4K specification

   Frame rate1 24, 25, or 30 fps
   Chroma sampling1 4:4:4 or 4:2:2
   Color bit depth1 8 bits per color
   Signal Type HDMI 1.4, DisplayPort 1.1, HDCP 1.4
   Max. video data rate 10.2 Gbps (3.4 Gbps per color)
    NOTE     1Subject to the maximum data rate limit. Use our calculator at www.extron.com/8Kdatarate to determine video parameters supported by this data rate.
Video
   Maximum data rate 10.2 Gbps (3.4 Gbps per color)
   Maximum pixel clock 300 MHz
   Resolution range Up to 2560x1600* @ 60 Hz, or
4K (4096x2160*) @ 30 Hz, UHD (3840x2160*) @ 30 Hz
(* reduced blanking)
   Color bit depth 8 bits per color
   Formats RGB digital video
   Standards DisplayPort 1.1, HDMI 1.4, HDCP 1.4
    NOTE     Only Single Stream Transport (SST) is supported.
Video input
   Number/signal type 1 HDMI (or single link DVI-D)
   Connectors 1 female HDMI Type A
   Input cable length  Up to 15' (4.5 m)
    NOTE     Appropriate HDMI to DVI-D cables or adapters are required for DVI signal input/output.
Video output
   Number/signal type 1 DisplayPort
   Connectors 1 female DisplayPort
   Output cable length Up to 15' (4.5 m)
General
   Power supply External:
Input: 100-240 VAC, 50-60 Hz
Output: 12 VDC, 0.5 A, 6 Watts
   Power consumption
      Device  1.3 watts
      Device and power supply  1.4 watts
   Thermal dissipation
      Device  4.2 BTU/HR
      Device and power supply  4.6 BTU/HR
   Ambient temperature/humidity Storage: -40 to +158 °F (-40 to +70 °C) / 10% to 90%, noncondensing
Operating: +32 to +122 °F (0 to +50 °C) / 10% to 90%, noncondensing
   Cooling Convection, no vents
   Mounting Yes, with included hook and loop fastener or optional mounting brackets
   Enclosure type  Metal
   Enclosure dimensions 1.0" H x 2.2" W x 3.0" D (1/8 rack wide)
(2.5 cm H x 5.6 cm W x 7.6 cm D)
(Depth excludes connectors)
   Product weight  0.1 lbs (<0.1 kg)
   Regulatory compliance CE, c-UL, C-tick, FCC Class A, ICES, VCCI, RoHS, UL, WEEE
   Product warranty 3 years parts and labor
   Everlast power supply warranty 7 years parts and labor
    NOTE     All nominal levels are at ±10%.
    NOTE     Specifications are subject to change without notice.
(5096-D7)
Dimensiones y pesos de los envíos
    Referencia Altura Anchura Profundidad Peso
    60-1739-01 7,0 cm 24,8 cm 11,4 cm 0,5 kg

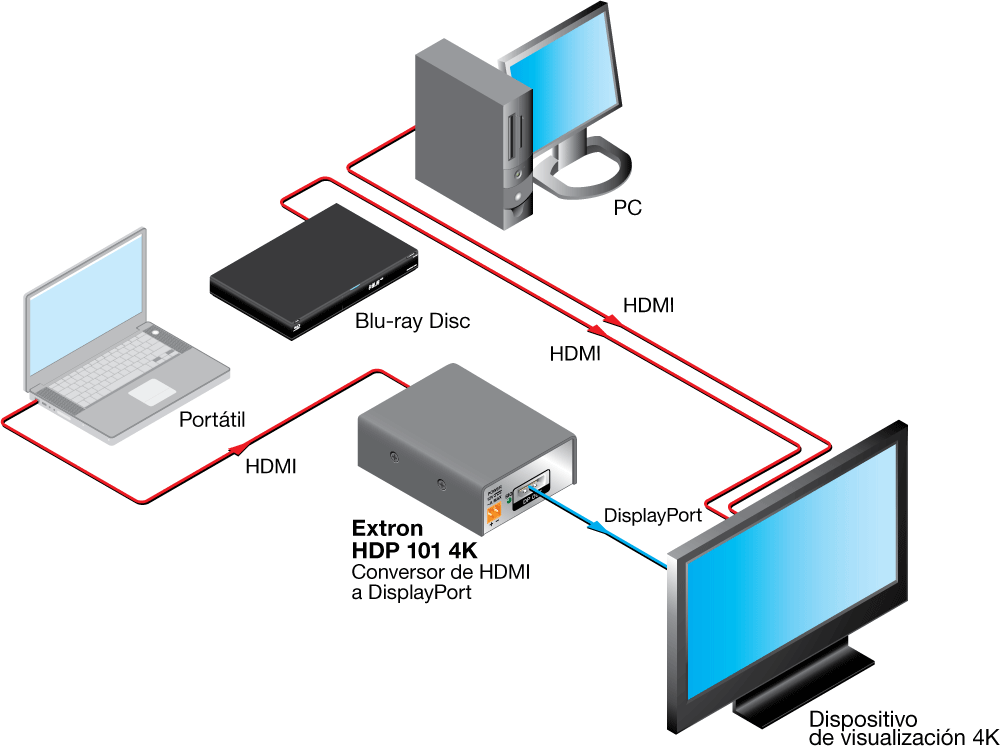

Diagrama

HDP 101 4K Diagram

Ilustraciones

HDP 101 4K Panel Drawing
