IPL EXP PDU4H

Interfaz de expansión de alimentación de sistemas de control
Características principales
  • Proporciona una gestión a distancia de la alimentación para dispositivos AV
  • Cuatro salidas IEC hembra independientes de 100/240 V CA, 12/10 A máx.
  • Control remoto del encendido/apagado de las salidas de alimentación de CA individuales
  • Sensor de corriente agregada
  • Cuatro puertos de control manual
  • Funcionamiento independiente utilizando una API segura de Extron
The Extron IPL EXP PDU4H
Modelo Descripción de la versión Referencia
 IPL EXP PDU4H Cuatro salidas IEC 60-1956-01
 IPL EXP PDU4H Cuatro salidas IEC con kit de cable Edison 60-1956-02
 IEC-Edison Cable Kit Cuatro, 30 cm (1 ft), adaptadores IEC a Edison 101-034-01

La IPL EXP PDU4H de Extron es una interfaz de expansión de la alimentación del sistema de control que proporciona una gestión de la alimentación centralizada para sistemas AV de tamaño pequeño a mediano. Proporciona la capacidad de controlar salidas de CA individuales a distancia y permite sensores de corriente agregada. La IPL EXP PDU4H dispone de Ethernet y cuenta con cuatro salidas de CA, cuatro puertos de control y un relé para soporte adicional del sistema. Ha sido diseñada para utilizarse con el procesador de control de la serie IPCP Pro xi y ofrecer así un control de la alimentación seguro y encriptado de los dispositivos conectados. También puede funcionar independientemente utilizando una API segura de Extron, permitiendo una integración perfecta para aplicaciones especializadas. La IPL EXP PDU4H se aloja en una compacta carcasa de 1U y medio ancho de rack que ofrece una amplia variedad de opciones de montaje.

Características

  • Proporciona una gestión a distancia de la alimentación para dispositivos AV — Permite el control remoto de dispositivos AV conectados.
  • Cuatro salidas IEC hembra independientes de 100/240 V CA, 12/10 A máx. — Proporciona compatibilidad de alimentación a nivel mundial.
  • Control remoto del encendido/apagado de las salidas de alimentación de CA individuales
  • Sensor de corriente agregada — Permite la supervisión del consumo de energía para la creación de informes y resolución de problemas.
  • Cuatro puertos de control manual — Proporciona compatibilidad con sistemas de control a través de sencillas entradas por cierre de contacto.
  • Un relé de 24 V — Permite activar alarmas del umbral de corriente cuando se vincula a un sistema de control.
  • Dispositivo de plataforma segura IP Link con puertos de expansión — Interfaz de control AV segura y encriptada para gestionar desde todos los procesadores de control de la serie IPCP Pro xi de Extron.
  • Funcionamiento independiente utilizando una API segura de Extron — Permite la compatibilidad con sistemas de control dentro de un entorno Ethernet seguro.
  • Un disyuntor de 12 A — Proporciona protección contra sobrecarga.
  • Múltiples MOV de una sola etapa para la protección contra sobretensiones — Proporciona hasta 1750 J de protección para los dispositivos conectados.
  • Página Web predeterminada embebida — Permite un sencillo control independiente.
  • Secuencia de encendido que previene la inserción de una sobrecarga de alimentación — En caso de pérdida de suministro y reinicio, los enchufes de salida de alimentación pueden recibir de forma secuencial la corriente con un retardo entre cada salida configurable por el usuario, evitando un pico de sobrecarga de alimentación y que se funda un fusible o se active el botón automático.
  • Soporte de autentificación 802.1X — Proporciona soporte del estándar de autentificación IEEE 802.1X para el control de acceso a red basado en puertos, permitiendo que solo dispositivos autorizados se conecten de forma segura a la red de empresa.
  • Soporta los protocolos seguros de comunicaciones estándar de la industria — Todos los procesadores de expansión IP Link Pro utilizan protocolos de comunicación estándar de la industria, incluyendo DHCP, DNS, HTTP, HTTPS, ICMP (ping), IEEE 802.1X, NTP, SFTP, SNMP, SSH, TCP/IP, UDP/IP.
  • Admite sincronización con el sistema de control — La sincronización permite a los usuarios conservar y recuperar el estado de sus puntos de destino configurados en caso de fallo de red o de alimentación.
  • Indicadores LED de estado en el panel frontal — Proporciona estado visual de la alimentación, del puerto de CA, del disyuntor y la conexión LAN.
  • Fuente de alimentación interna Everlast — Proporciona compatibilidad a nivel mundial, alta fiabilidad demostrada a la vez que proporciona un bajo consumo eléctrico con un coste de funcionamiento reducido.
  • Carcasa de metal de 1U y medio ancho de rack — Permite que la PDU se monte directamente en una bandeja de rack básica o universal, o tras un dispositivo de visualización.
  • Kit de cable adaptador IEC macho a Edison hembra de 30 cm (1 ft) opcional
PROCESADORES DE CONTROL COMPATIBLES
  IPCP Pro 250 xi Procesador de control IPCP Pro xi
  IPCP Pro 255Q xi Procesador de control IPCP Pro xi de cuatro núcleos
  IPCP Pro 350 xi Procesador de control IPCP Pro xi
  IPCP Pro 355DRQ xi Procesador de control IPCP Pro xi de cuatro núcleos - Carril DIN
  IPCP Pro 360Q xi Procesador de control IPCP Pro xi de cuatro núcleos
  IPCP Pro 550 xi Procesador de control IPCP Pro xi
  IPCP Pro 555Q xi Procesador de control IPCP Pro xi de cuatro núcleos
  IPCP Pro PCS1 xi Procesador de control de dispositivos y alimentación IPCP Pro xi
CONMUTADORES COMPATIBLES
  DTP CrossPoint 82 4K Matriz de conmutación sin salto con escalador para presentaciones 4K de 8x2
  DTP CrossPoint 84 4K Matriz de conmutación sin salto con escalador para presentaciones 4K de 8x4
  DTP CrossPoint 86 4K Matriz de conmutación sin salto con escalador para presentaciones 4K de 8x6
  DTP CrossPoint 108 4K Matriz de conmutación sin salto con escalador para presentaciones 4K de 10x8
  IN1608 xi Conmutador escalador para presentaciones de ocho entradas conforme a HDCP con extensión DTP
  Serie IN1808 Conmutadores sin salto para presentaciones 4K/60 de ocho entradas
ACCESORIOS OPCIONALES
  IPL EXP PDU4H
  MBU 125 Kit de montaje de perfil reducido para carcasas de
1/4 y 1/2 ancho de rack, de dos piezas
  PMK 155 Kit de montaje en barra y una selección de cajas Cable Cubby para productos de hasta 1/2 ancho de rack
  RSU 126 Kit de bandeja de rack universal para productos con 15,2 cm (6 in) de profundidad
  RSB 126 Bandeja de rack básica para productos con 15,2 cm (6 in) de profundidad
  RSU 129 Kit de bandeja de rack universal para productos con 24 cm de profundidad
SOFTWARE COMPATIBLE
  ControlScript Deployment Utility Herramientas de creación para programar sistemas de control Extron en Visual Studio Code
  ControlScript Extension para VS Code Herramientas de creación para programar sistemas de control Extron en Visual Studio Code
  Global Configurator Plus y Global Configurator Professional Potente software de configuración para sistemas de control AV
  Toolbelt Utilidad de configuración, gestión y solución de problemas
PRODUCTOS SIMILARES
  IPL EXP PDU8L Interfaz de expansión de alimentación de sistemas de control

Especificaciones

IPL EXP PDU4H
Memory
   SDRAM 512 MB
   Flash 512 MB
Software
   Configuration software Global Configurator® Plus and Professional
   Programming software Global Scripter®
   Control apps Extron Control, iGVE
   Resource management software GlobalViewer® Enterprise
   Utilities Toolbelt, embedded web page
Ethernet
   Network interface controllers (NICs) 1
   Connectors 1 female RJ-45 connector
   Data rate 10/100Base-T, half/full duplex with autodetect
   Protocols ARP, DHCP, DNS, HTTP (redirect), HTTPS, ICMP (ping), IEEE 802.1X, NTP, SMTP, SNMP, SSH, TCP/IP, UDP/IP
   Default settings Link speed and duplex level = autodetected
IP address = 192.168.254.250
Subnet mask = 255.255.255.0
Gateway = 0.0.0.0
DHCP = off
DNS = 127.0.0.0
Manual control contact input
   Quantity/type 4 contact closure inputs for exclusive control of AC power outputs
   Contact closure ports (2) 3.5 mm captive screw connectors, 3 pole
   Contact closure (input only)
      Input voltage range 0 to 5 VDC, clamped at +5.1 V
      Input impedance 10k ohms
      Threshold low to high 2.8 VDC
      Threshold high to low 2.0 VDC
   Pin configuration Pins 1, 2, 3, 4 = inputs 1, 2, 3, 4; pin G on each connector = Gnd
Relay
   Quantity/type 1 normally open relay
   Relay control connectors (1) 3.5 mm captive screw connector, 2 pole
   Relay control contact rating 24 VDC, 1 A
Switched AC power output
   Connectors 4 female IEC power receptacles
   Voltage 120/240 VAC, 50-60 Hz
   Maximum AC load
      USA/Canada 12 A at 120 VAC
      International 10 A at 240 VAC
   Current sense
      Range 0 A to 12 A
      Resolution 100 mA
      Tolerance ≤6%
      Current sensor aging <2%
   Surge protection Single-stage – multiple MOVs
      Peak impulse current (8/20 µs waveform) • 30,000 A, one time - maximum peak impulse current pulse as defined between line and neutral
• 19,500 A, two times within 5 minutes
      Protection mode • Line to neutral
• Line/neutral to ground
      Response time <25 nanoseconds
      Surge energy dissipation 1750 joules (10/1000 µs)
      EMI/RF suppression None. Input AC is looped and passed to AC output.
General
   Power supply Internal
Input: 120/240 VAC, 50/60 Hz
   Power consumption 1.5 watts (with no load at the AC outputs)
2410.5 watts (full load)
   Ambient temperature/humidity Storage: -40 to +158 °F (-40 to +70 °C) / 10% to 90%, noncondensing
Operating: +32 to +122 °F (0 to +50 °C) / 10% to 90%, noncondensing
   Cooling Convection, no vents
   Thermal dissipation 5.1 BTU/hr (with no load at the AC outputs)
118.1 BTU/hr (with full load)
   Mounting
      Rack mount Yes, with optional 1U rack shelf
      Furniture mount Yes, with optional bracket kit
   Enclosure type  Metal
   Enclosure dimensions 1.7" H x 8.7" W x 8.5" D (1U high, half rack wide)
(43 mm H x 221 mm W x 216 mm D)
(Depth excludes connectors.)
   Product weight 2.2 lbs (1.0 kg)
   Regulatory compliance CE, C-Tick, c-UL, FCC Class B, ICES, UL, VCCI
Complies with the appropriate requirements of RoHS, WEEE
   Product warranty 3 years parts and labor
    NOTE     All nominal levels are at ±10%.
    NOTE     Specifications are subject to change without notice.
(6192-D5)
Dimensiones y pesos de los envíos
    Referencia Altura Anchura Profundidad Peso
    60-1956-01 10,2 cm 24,8 cm 36,8 cm 1,81 kg
    60-1956-02 10,2 cm 24,6 cm 36,8 cm 2,09 kg
    101-034-01 3,2 cm 24,1 cm 30,5 cm 0,41 kg

Diagrama

Dispositivo de plataforma Segura Diagram

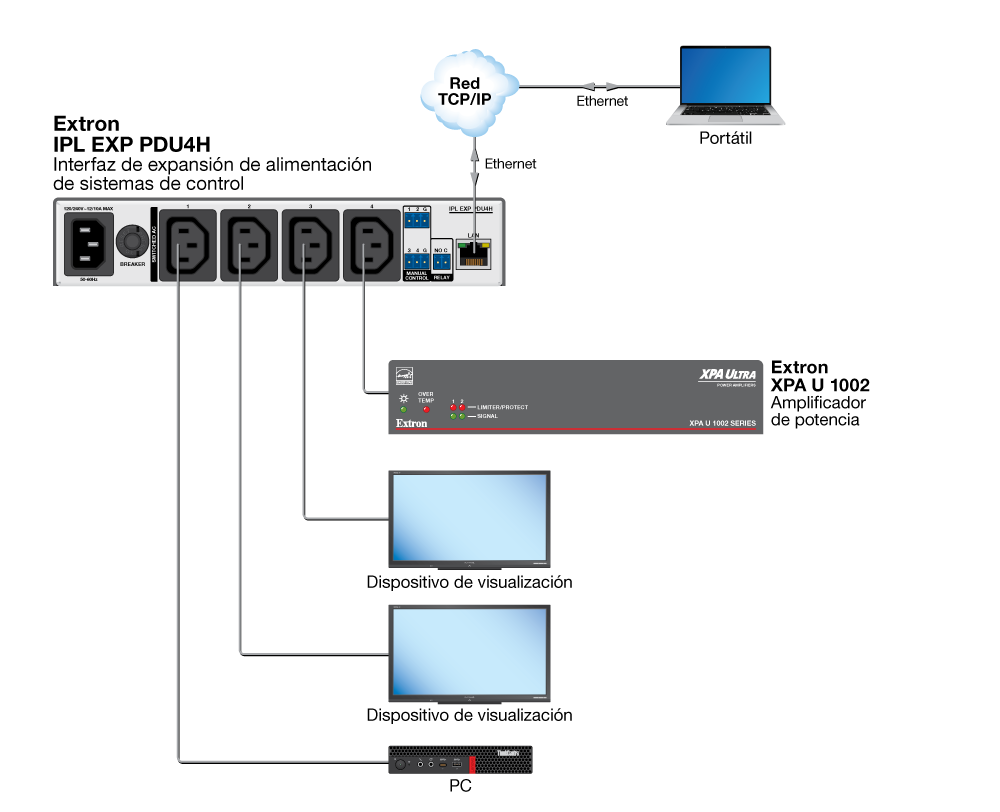

SIS a través de SSH Diagram
