Serie MAV AV RCA RETIRADO

Matrices de conmutación de vídeo compuesto y audio estéreo no balanceado
Características principales
  • Ancho de banda de vídeo de 150 MHz (-3 dB), a carga completa
  • Genlock de vídeo
  • Ganancia y atenuación en la entrada de audio
  • Puerto de control RS‑232
  • Mando a distancia IR 501 opcional
The Extron Serie MAV AV RCA
Modelo Descripción de la versión Referencia
 MAV 44 AV RCA 4x4 Vídeo compuesto y audio estéreo - RCA 60-553-31 RETIRADO
 MAV 84 AV RCA Vídeo compuesto y audio estéreo de 8x4 - RCA 60-554-31 RETIRADO
 MAV 88 AV RCA 8x8 Vídeo compuesto y audio estéreo - RCA 60-555-31 RETIRADO
 MAV 48 AV RCA 4x8 Vídeo compuesto y audio estéreo - RCA 60-605-31 RETIRADO

Este producto ha sido retirado.

Las matrices de conmutación de la serie MAV AV RCA de Extron están diseñadas para enrutar señales de vídeo compuesto y audio estéreo no balanceado. El audio se proporciona en conectores RCA. Son ideales para su uso en una amplia variedad de aplicaciones con matrices de conmutación, incluyendo museos, bares de deportes, salas de videoconferencia y cine en casa.

Características

  • Entradas: vídeo en conectores BNC hembra; audio en conectores RCA
  • Salidas: vídeo en conectores BNC hembra; audio en conectores RCA
  • Ancho de banda de vídeo de 150 MHz (-3 dB), a carga completa — Asegura la conmutación y distribución de señales de vídeo sin degradación. Las matrices de conmutación de la serie MAV proporcionan un mínimo de 150 MHz (-3 dB) de ancho de banda de vídeo, a rendimiento completo, cuando una entrada utiliza todas las salidas.
  • Genlock de vídeo — Permite la conmutación de intervalo vertical y transiciones suaves, sin salto, al conmutar entre fuentes de vídeo síncronas.
  • Compatible con vídeo NTSC 3.58, NTSC 4.43, PAL y SECAM — Proporciona compatibilidad a nivel mundial.
  • Conmuta audio estéreo no balanceado — Acepta señales de audio estéreo no balanceado en conectores RCA.
  • Ganancia y atenuación en la entrada de audio — Permite a los usuarios ajustar el nivel de ganancia y atenuación de cada canal de entrada de audio, eliminando las diferencias notables al conmutar entre fuentes.
  • Conmutación separada de audio — Proporciona la capacidad de separar una señal de audio de su correspondiente señal de vídeo. La conmutación puede realizarse a través del panel frontal o control remoto RS‑232.
  • QS‑FPC™ – Controlador del panel frontal QuickSwitch — Proporciona botones diferenciados para cada entrada y salida, permitiendo un funcionamiento simple e intuitivo.
  • Modo de vista de E/S — Fácil visualización de las entradas y salidas que están activamente conectadas.
  • Preajustes globales — Las configuraciones de E/S utilizadas con frecuencia pueden guardarse y recuperarse desde el controlador del panel frontal QuickSwitch o el control serie RS‑232. Esta característica que ahorra tiempo permite ajustar las configuraciones de E/S y guardarlas en la memoria para su uso en el futuro.
  • Puerto de control RS‑232 — Utilizando comandos serie, la serie MAV puede controlarse y configurarse a través del software de control para Windows incluido o integrada en un sistema de control. Los productos de Extron utilizan el protocolo de comandos SIS™ – conjunto de instrucciones simples, una serie de comandos de código ASCII básicos que permiten una programación fácil y rápida. Los puertos RS‑232 también facilitan la instalación de actualizaciones del firmware.
  • Mando a distancia IR 501 opcional
  • Software de control — Proporciona una interfaz gráfica, de “arrastrar y soltar”, para configurar E/S y otras funciones de personalización a través del control remoto RS‑232. Este software también ofrece un modo de emulación para la configuración de una matriz de conmutación remota; la configuración de E/S puede guardarse para futuras descargas a la matriz de conmutación.
  • Control remoto opcional — Los paneles de control opcionales X/Y, paneles de control de bus y teclados proporcionan flexibilidad para controlar una matriz de conmutación de la serie MAV desde un lugar remoto.
  • Bloqueo de seguridad del panel frontal — Evita el uso no autorizado cuando la matriz de conmutación está instalada en un entorno poco seguro, en el que no es aconsejable el acceso fácil. En el modo de bloqueo se requiere una combinación de botones especial para hacer funcionar el panel frontal.
  • Chasis de metal de montaje en rack de 1U
  • Fuente de alimentación universal interna altamente fiable y de bajo consumo — La fuente de alimentación internacional de 100‑240 V CA, 50/60 Hz, proporciona compatibilidad a nivel mundial con alta fiabilidad demostrada.
ACCESORIOS OPCIONALES
  CSR 6 Adaptador de audio de tornillo cautivo a RCA hembra

Especificaciones

MAV 44-88 Series
Video — composite video and S-video models
   Routing
      MAV 44 Series 4 x 4 matrix
      MAV 48 Series 4 x 8 matrix
      MAV 84 Series 8 x 4 matrix
      MAV 88 Series 8 x 8 matrix
   Gain Unity
   Bandwidth 150 MHz (-3 dB), fully loaded
   Differential phase error <0.1° at 3.58 MHz and 4.43 MHz
   Differential gain error <0.1% at 3.58 MHz and 4.43 MHz
   Crosstalk <-50 dB @ 5 MHz
   Switching speed 20 ms (max.)
Video input — composite video and S-video models
   Number/signal type
      MAV 44 AV, MAV 44 AV RCA, MAV 48 AV, MAV 48 AV RCA 4 composite video
      MAV 44 SVA, MAV 44 SVA RCA, MAV 48 SVA, MAV 48 SVA RCA 4 S-video
      MAV 84 AV, MAV 84 AV RCA, MAV 88 AV, MAV 88 AV RCA, MAV 88 V 8 composite video
      MAV 84 SVA, MAV 84 SVA RCA, MAV 88 SVA, MAV 88 SVA RCA 8 S-video
   Connectors
      MAV 44/48 composite video models 4 female BNC
      MAV 44/48 S-video models 4 female 4-pin mini DIN
      MAV 44/48 composite video models 8 female BNC
      MAV 84/88 S-video models 8 female 4-pin mini DIN
   Nominal level 1 Vp-p for Y of S-video, and for composite video
0.3 Vp-p for C of S-video
   Minimum/maximum levels Analog: 0.4 V to 2.0 Vp-p with no offset at unity gain
   Impedance 75 ohms
   Return loss
      Composite video <-38 dB @ 0 to 10 MHz
      S-video <-25 dB @ 0 to 10 MHz
   DC offset (max. allowable) 5 V
   External sync (genlock) 0.2 V to 0.4 Vp-p
   Input coupling AC coupling only
Video output — composite video and S-video models
   Number/signal type
      MAV 44 AV, MAV 44 AV RCA, MAV 84 AV, MAV 84 AV RCA 4 composite video
      MAV 44 SVA, MAV 44 SVA RCA, MAV 84 SVA, MAV 84 SVA RCA 4 S-video
      MAV 88 AV, MAV 88 AV RCA, MAV 88 V, MAV 48 AV, MAV 48 AV RCA 8 composite video
      MAV 88 SVA, MAV 88 SVA RCA, MAV 48 SVA, MAV 48 SVA RCA 8 S-video
   Connectors
      MAV 44/84 composite video models 4 female BNC
      MAV 44/84 S-video models 4 female 4-pin mini DIN
      MAV 48/88 composite video models 8 female BNC
      MAV 48/88 S-video models 8 female 4-pin mini DIN
   Nominal level 1 Vp-p for Y of S-video, and for composite video
0.3 Vp-p for C of S-video
   Minimum/maximum levels 0.4 V to 2.0 Vp-p (follows input)
   Impedance 75 ohms
   Return loss
      Composite video <-40 dB @ 5 MHz
      S-video <-25 dB @ 5 MHz
   DC offset 15 mV typical (per output enabled with 75 ohm termination) with input at 0 offset
   Switching type Vertical interval
Sync — composite video and S-video models
   Genlock connectors 2 female BNC
   Standards NTSC 3.58, NTSC 4.43, PAL, SECAM
Audio — audio models
   Routing
      MAV 44 Series 4 x 4 stereo matrix
      MAV 48 Series 4 x 8 stereo matrix
      MAV 84 Series 8 x 4 stereo matrix
      MAV 88 Series 8 x 8 stereo matrix
   Gain Adjustable; the default is unity. Unity gain occurs for all RCA connector models. In all other models with captive screw connectors, unity gain occurs when the switcher is configured for balanced output.
   Frequency response 20 Hz to 20 kHz, ±0.5 dB
   THD + Noise 1% @ 1 kHz, 0.3% @ 20 kHz at nominal level
   S/N 90 dB at maximum output (unweighted)
   Crosstalk <-65 dB @ 20 kHz, <-80 dB @ 1 kHz or below 60 Hz, fully loaded
   Stereo channel separation >80 dB @ 20 Hz to 20 kHz
   CMRR >75 dB @ 20 Hz to 20 kHz
Audio input — audio models
   Number/signal type
      MAV 44 AV, MAV 44 SVA, MAV 48 AV, MAV 48 SVA 4 stereo, balanced/unbalanced
      MAV 44 AV RCA, MAV 44 SVA RCA, MAV 48 AV RCA, MAV 48 SVA RCA 4 stereo, unbalanced
      MAV 84 AV, MAV 84 SVA, MAV 88 AV, MAV 88 SVA 8 stereo, balanced/unbalanced
      MAV 84 AV RCA, MAV 84 SVA RCA, MAV 88 AV RCA, MAV 88 SVA RCA 8 stereo, unbalanced
   Connectors
      MAV 44 AV, MAV 44 SVA, MAV 48 AV, MAV 48 SVA (4) 3.5 mm captive screw connectors, 5 pole
      MAV 44 AV RCA, MAV 44 SVA RCA, MAV 48 AV RCA, MAV 48 SVA RCA 4 pairs of female RCA connectors
      MAV 84 AV, MAV 84 SVA, MAV 88 AV, MAV 88 SVA (8) 3.5 mm captive screw connectors, 5 pole
      MAV 84 AV RCA, MAV 84 SVA RCA, MAV 88 AV RCA, MAV 88 SVA RCA 8 pairs of female RCA connectors
   Impedance >18k ohms unbalanced, 24k ohms balanced, DC coupled
   Nominal level Configurable: +4 dBu (1.23 V, professional level) or -10 dBV (316 mV, consumer level)
   Maximum level >+20 dBu (captive screw models) at 1% THD+N
>+14 dBu (RCA models) at 1% THD+N
   Input gain adjustment –18 dB to +10 dB, adjustable per input; default = 0 dB.
    NOTE     Input gain is referenced to the internal bus signal level. It can be verified by measuring the unbalanced output level when the output level is set to "Consumer".
    NOTE     0 dBu = 0.775 Vrms, 0 dBV = 1 Vrms, 0 dBV ≈ 2 dBu
Audio output — audio models
   Number/signal type
      MAV 44 AV, MAV 44 SVA, MAV 48 AV, MAV 48 SVA 4 stereo, balanced/unbalanced
      MAV 44 AV RCA, MAV 44 SVA RCA, MAV 48 AV RCA, MAV 48 SVA RCA 4 stereo, unbalanced
      MAV 88 AV, MAV 88 SVA, MAV 48 AV, MAV 48 SVA 8 stereo, balanced/unbalanced
      MAV 88 AV RCA, MAV 88 SVA RCA, MAV 48 AV RCA, MAV 48 SVA RCA 8 stereo, unbalanced
   Connectors
      MAV 44 AV, MAV 44 SVA, MAV 84 AV, MAV 84 SVA (2) 3.5 mm captive screw connectors, 10 pole
      MAV 44 AV RCA, MAV 44 SVA RCA, MAV 48 AV RCA, MAV 48 SVA RCA 4 pairs of RCA female
      MAV 88 AV, MAV 88 SVA, MAV 48 AV, MAV 48 SVA (4) 3.5 mm captive screw connectors, 10 pole
      MAV 88 AV RCA, MAV 88 SVA RCA, MAV 48 AV RCA, MAV 48 SVA RCA 8 pairs of female RCA
   Impedance 50 ohms unbalanced, 100 ohms balanced
   Gain error <±0.1 dB channel to channel
   Nominal level Configurable: +4 dBu (1.23 V, professional level) or -10 dBV (316 mV, consumer level)
   Maximum level (Hi-Z) >+20 dBu, balanced; >+18 dBu, unbalanced at 1% THD+N at default settings
   Maximum level (600 ohm) >+19 dBm, balanced; >+13 dBm, unbalanced at 1%THD+N at default settings
Control/remote — switcher
   Serial control port RS-232, female 9-pin D connector
   Baud rate and protocol 9600 baud, 8 data bits, 1 stop bit, no parity
   Serial control pin configuration 2 = TX, 3 = RX, 5 = GND, 9 = hardwired IR
   IR controller module IR 501 remote control (optional)
   Program control Extron control/configuration program for Windows®
Extron Simple Instruction Set (SIS™)
General
   Power 100 VAC to 240 VAC, 50-60 Hz, 15 watts, internal
   Ambient temperature/humidity Storage: -40 to +158 °F (-40 to +70 °C) / 10% to 90%, noncondensing
Operating: +32 to +122 °F (0 to +50 °C) / 10% to 90%, noncondensing
   Mounting
      Rack mount Yes, with included brackets
      Furniture mount Yes, with an optional under-desk mounting kit
   Cooling Convection, no vents
   Enclosure type  Metal
   Enclosure dimensions 1.75" H x 17.4" W x 8.5" D (1U high, full rack wide)
(4.4 cm H x 44.2 cm W x 21.6 cm D)
(Depth excludes connectors.  Width excludes rack ears.)
   Product weight  7.0 lbs (3.2 kg)
   Shipping weight  10 lbs (5 kg)
   Vibration  ISTA 1A in carton (International Safe Transit Association)
   Regulatory compliance
      Safety CE, c-UL, UL
      EMI/EMC CE, C-tick, FCC Class A, ICES, VCCI
   Product warranty 3 years parts and labor
   Everlast power supply warranty 7 years parts and labor
    NOTE     All nominal levels are at ±10%.
    NOTE     Specifications are subject to change without notice.
(7.6-100109-D11)

Diagrama

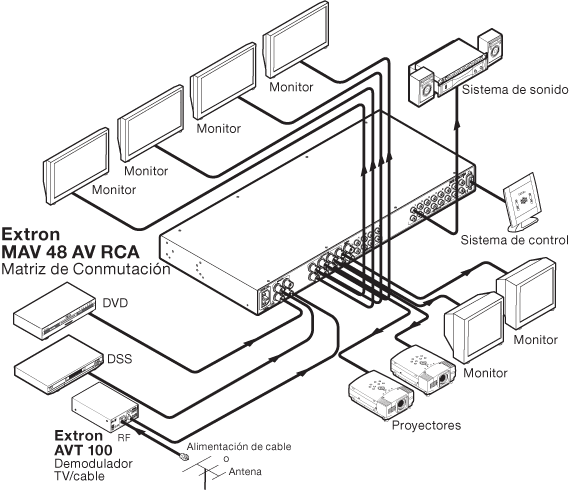

Serie MAV AV RCA System Diagram

Ilustraciones

Serie MAV AV RCA Panel Drawing
