MLC Plus 200 AAP

Controlador MediaLink Plus con abertura AAP
Características principales
  • Gestión, supervisión y control de dispositivos AV utilizando una red Ethernet estándar
  • Totalmente configurable utilizando el Global Configurator Plus o el Global Configurator Professional
  • Dos puertos RS‑232 bidireccionales
  • Dos relés para las funciones de control de sala
  • Un puerto IR para conectar hasta dos emisores
  • Una entrada digital
The Extron MLC Plus 200 AAP
Modelo Descripción de la versión Referencia
 MLC Plus 200 AAP Placas frontales en blanco y negro, AAP de 5 gangs 60-1541-02

El MLC Plus 200 AAP es un controlador Ethernet fácil de usar diseñado para gestionar funciones AV comunes, como el encendido/apagado de dispositivos de visualización, conmutación de entrada, control de volumen y control Ethernet de dispositivos AV. La placa frontal oculta los tornillos de montaje y, en combinación con sus esquinas redondeadas y bordes biselados, ofrece al controlador una apariencia refinada y elegante. Además de diez botones configurables y personalizables, el MLC Plus 200 AAP dispone de un puerto de control de volumen remoto para la serie MPA y una selección de amplificadores de la serie XTRA™ de Extron. La alimentación a través de Ethernet - PoE permite al MLC Plus 200 AAP recibir la alimentación y comunicación a través de un único cable Ethernet. El MLC Plus 200 AAP se monta en una caja de conexiones de cinco gangs e incluye placas frontales en negro y blanco, además de una abertura para cuatro AAP de un espacio.

Este controlador se configura utilizando el software Global Configurator Plus o el Global Configurator Professional de Extron. También es perfectamente compatible con el galardonado software GlobalViewer® Enterprise proporcionando así un completo seguimiento, gestión y control de los recursos AV a través de una red informática. La familia de controladores MediaLink Plus es compatible con los navegadores Web más conocidos y la app Extron Control.

Características

  • Gestión, supervisión y control de dispositivos AV utilizando una red Ethernet estándar
  • Totalmente configurable utilizando el Global Configurator Plus o el Global Configurator Professional
  • Dos puertos RS‑232 bidireccionales — Los puertos serie de tornillo cautivo pueden comunicarse con dos dispositivos controlados en serie con RS‑232.
  • Dos relés para las funciones de control de sala — Permite el control de iluminación, los ajustes de pantalla y otras funciones de dispositivos.
  • Un puerto IR para conectar hasta dos emisores — Para el control unidireccional de dispositivos externos.
  • Una entrada digital — Permite una conexión con varios dispositivos, como sensores, interruptores y relés.
  • Puerto de control de volumen remoto para la serie MPA y una selección de amplificadores de la serie XTRA™ de Extron
  • Mando de control de volumen con LED para obtener feedback visual — Controla el volumen de un dispositivo mediante RS‑232, Ethernet, o IR; o controla de forma remota los amplificadores de la serie MPA y una selección de la serie XTRA™ de Extron a través del puerto de control de volumen remoto.
  • Alimentación a través de Ethernet, PoE, que permite al controlador recibir alimentación y comunicación a través de un único cable Ethernet, eliminando la necesidad de utilizar una fuente de alimentación local
  • Soporta dispositivos controlables a través de Ethernet:
    • Hasta 4 dispositivos con GC Plus
    • Hasta 8 dispositivos con GC Pro
  • Conectores de tornillo cautivo extraíbles — Proporcionan una conexión rápida y sencilla al controlador que facilita la instalación y resolución de problemas.
  • Botones configurables — Se pueden configurar para controlar el encendido/apagado, volumen y selección de entrada del dispositivo de visualización, o cualquier otro comando IR/RS‑232 admitido por el dispositivo.
  • Abertura para hasta cuatro AAP - placas de adaptador arquitectónico de un espacio — El MLC 200 AAP cabe en una placa mural de cinco gangs e incluye una abertura para albergar hasta cuatro AAP - placas de adaptador arquitectónico de un espacio. No se incluyen las AAP ciegas. La abertura permite la instalación de numerosas AAP de Extron, incluyendo de paso de la señal.
  • Botones retroiluminados, etiquetables y de dos colores — Los botones se iluminan en rojo o blanco para facilitar su uso en entornos con poca luz. Se incluyen hojas de etiquetas preimpresas.
  • Cubiertas de los botones desmontables — Permiten etiquetar cada botón para indicar claramente su función. Las etiquetas pueden cambiarse rápidamente sobre el terreno sin programación ni grabado.
  • Temporizador de inactividad para la desconexión de la pantalla
  • Compatible con la app Extron Control
  • Amplio archivo de drivers mejorados de dispositivos certificados por Extron
  • Conforme a la Sección 508 — Cumple o supera los estándares de accesibilidad de EE.UU. para electrónica e informática. Para obtener más información sobre el compromiso de Extron con la accesibilidad, consulte nuestra Página de accesibilidad.
  • Opciones de montaje flexibles — El MLC Plus 200 AAP puede instalarse en casi cualquier lugar utilizando una caja eléctrica estándar o marco empotrable incluido, incluyendo paredes, atriles o mesas.
  • Incluye placas frontales acopladas de forma magnética de cinco gangs en negro y blanco
  • El inyector PoE y la fuente de alimentación se venden por separado
ACCESORIOS OPCIONALES
  Serie AAP SuperPlate Módulo de conectividad AV para HDMI, VGA, audio estéreo, red y USB
  PI 115 Inyector de alimentación para XTP y sistemas de control de la serie Pro
  Serie SMB 110 Cajas de montaje en superficie para productos de gang US
  Kits de emisor IR y blindaje Kits de emisor IR para productos Extron con salida IR
SOFTWARE COMPATIBLE
  Global Configurator Plus y Global Configurator Professional Potente software de configuración para sistemas de control AV
  Extron Control App de control para TouchLink, eBUS, paneles de botones en red y MediaLink
PRODUCTOS SIMILARES
  MLC Plus 200 Controlador MediaLink Plus
  MLC Plus 50 Controlador MediaLink Plus
  MLC Plus 100 Controlador MediaLink Plus
  MLC Plus 100 AAP Controlador MediaLink Plus con abertura AAP

Especificaciones

MLC Plus 200 AAP
Memory
   SDRAM 512 MB
   Flash 512 MB
Software
   Configuration software Global Configurator® Plus and Professional
   Control apps Extron Control
   Resource management software GlobalViewer® Enterprise
   Utilities Toolbelt, embedded web page
Ethernet
   Network interface controllers (NICs) 1
   Connector 1 female RJ-45 connector
   Data rate 10/100/1000Base-T, half/full duplex with autodetect
   Protocols ARP, DHCP, DNS, HTTP (redirect), HTTPS, ICMP, IEEE 802.1X, NTP, SFTP, SMTP, SNMP, SSH, TCP/IP, UDP/IP
   Default settings Link speed and duplex level = autodetected
IP address = 192.168.254.250
Subnet mask = 255.255.255.0
Gateway = 0.0.0.0
DHCP = off
DNS: 127.0.0.1
Serial
   Quantity/type 2 bidirectional RS-232
   Connectors (2) 3.5 mm captive screw connectors, 3 pole
   Baud rate and protocol 300 to 115200 baud (9600 baud = default); 8 (default) or 7 data bits; 1 (default) or 2 stop bits;
no parity (default), even, or odd parity
    NOTE     These ports support software flow control. The default is no flow control.
   Pin configurations
      Serial, 3-pole captive screw Pin 1 = Tx, 2 = Rx, 3 = Gnd
Digital input
   Quantity/type 1 digital input
   Connectors (1) 3.5 mm captive screw connector, 2 pole
   Digital input
      Input voltage range 0 to 24 VDC, clamped at +30 VDC
      Input impedance 17.5k ohms
      Programmable pullup 1k ohms to +5 VDC
      Threshold low to high 2.8 VDC
      Threshold high to low 2.0 VDC
   Pin configurations 1 = digital input, 2 = Gnd
IR
   Quantity/type 1 TTL level (0 to 5 V) infrared (carrier and non-carrier) up to 300 kHz
   Connectors (1) 3.5 mm captive screw connector, 2-pole
   Pin configurations Pin 1 = signal, 2 = Gnd
   IR output carrier frequency 30 kHz to 300 kHz
Relay
   Quantity/type 2 normally open relays
   Relay control connectors (1) 3.5 mm captive screw connector, 3 pole
   Relay control contact rating 24 VDC, 1 A
Volume control
   Quantity/type 1 volume control (compatible with select Extron amplifiers)
   Connectors (1) 3.5 mm captive screw connector, 3 pole
   Pin configuration Pin 1 = ≤10 VDC reference voltage input, pin 2 = 0 to +10 VDC control voltage output, pin 3 = Gnd
   Control voltage output range 0 to +10 VDC (±0.2 volts), adjustable
General
   Power supply External (not included)
Input: 100-240 VAC, 50-60 Hz
Output: 12 VDC, 0.5 A, 6 watts
Or Power over Ethernet (PoE) (complies with PoE 802.3af, class 3), 48 VDC, 0.35 A, 16.8 watts
   Power consumption
      Device  2.2 watts, 12 VDC
4.0 watts, 48 VDC (PoE)
      Device and power supply  3.2 watts, 100-240 VAC, 50-60 Hz
      Device and PoE injector 5.3 watts, 100-240 VAC, 50-60 Hz
   Ambient temperature/humidity Storage: -40 to +158 °F (-40 to +70 °C) / 10% to 90%, noncondensing
Operating: +32 to +122 °F (0 to +50 °C) / 10% to 90%, noncondensing
   Cooling Convection, no vents
   Thermal dissipation
      Device  7.4 BTU/hr (using 12 VDC)
13.6 BTU/hr (using 48 VDC, PoE)
      Device and power supply  11.0 BTU/hr
      Device and PoE injector 18.0 BTU/hr
   Mounting
      Rack mount No
      Furniture or wall mount Yes, in a standard US 5-gang electrical junction box or mud ring
   Enclosure type  Plastic faceplate and high-impact plastic rear enclosure
   Enclosure dimensions
      Faceplate 4.50" H x 10.04" W x 0.30" D (114 mm H x 255 mm W x 7.6 mm D)
      Device  2.73" H* x 5.18" W x 2.16" D (69 mm H* x 132 mm W x 55 mm D)
(Depth excludes faceplate and buttons. Fits most 5 gang US boxes or mud rings. Allow at least 2.40" [61 mm] depth in the wall or furniture.)

   Product weight  1.0 lb (0.5 kg)
   Regulatory compliance CE, C-Tick, c-UL, FCC Class A, ICES, UL, VCCI class A
Complies with the appropriate requirements of RoHS, WEEE, and of Section 508 of the Rehabilitation Act (29 U.S.C. 794d).
   Product warranty 3 years parts and labor
    NOTE     All nominal levels are at ±10%.
    NOTE     Specifications are subject to change without notice.
(6015-D4)
Dimensiones y pesos de los envíos
    Referencia Altura Anchura Profundidad Peso
    60-1541-02 9,5 cm 20,3 cm 26,7 cm 1,01 kg

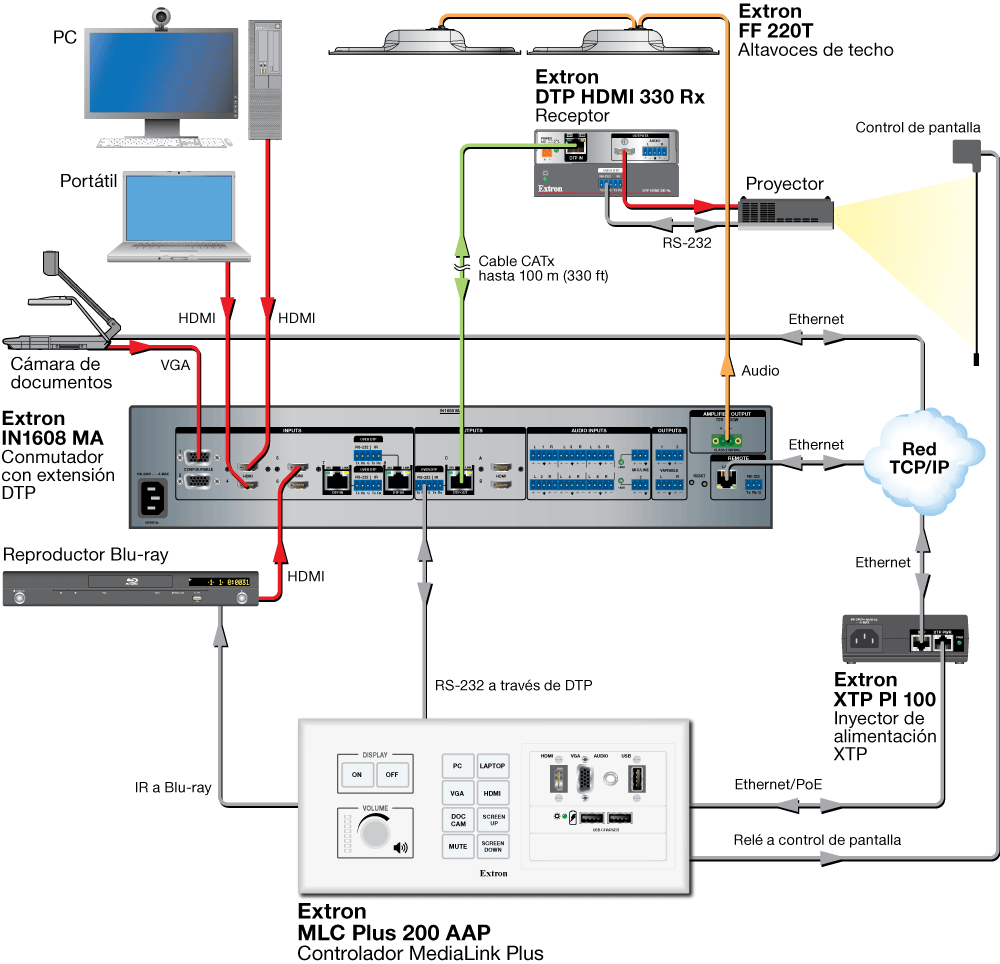

Diagrama

MLC Plus 200 AAP Diagram

Ilustraciones

MLC Plus 200 AAP Panel Drawing
