NBP 105 D

Panel de botones en red con 5 botones - Placa mural de estilo Decorator
Características principales
  • Panel de botones en red totalmente personalizable que se integra fácilmente con un sistema de control de la serie Pro o los productos de la serie HC 400 de Extron
  • Cinco botones retroiluminados y de tacto blando que se pueden personalizar utilizando el Custom Button Builder de Extron
  • Compatible con todos los procesadores de control IP Link Pro y los sistemas de la serie HC 400 de Extron
  • Los paneles de botones en red utilizan conectividad Ethernet estándar
  • Alimentación PoE
  • Altavoz integrado que proporciona feedback audible de las pulsaciones de los botones
The Extron NBP 105 D
Modelo Descripción de la versión Referencia
 NBP 105 D Estilo Decorator, negro y blanco, 5 botones 60-1688-01

El panel de botones en red NBP 105 D de Extron es una interfaz de control de sistemas AV totalmente personalizable para los sistemas de control de la serie Pro y los productos de la serie HC 400 de Extron. Los paneles de botones en red se conectan a un procesador de control utilizando Ethernet estándar. Estos paneles de control personalizables y fáciles de usar funcionan en combinación con un procesador de control para realizar una amplia variedad de funciones de sistemas AV como el encendido/apagado del dispositivo de visualización, la conmutación de entrada, el control de volumen y mucho más. El NBP 105 D ofrece cinco botones de tacto blando y personalizables que se retroiluminan para facilitar el manejo en entornos con poca luz. Además, los paneles de botones en red ofrecen la comodidad de PoE. El NBP 105 D se monta en una caja de conexiones de un gang, e incluye un marco empotrable y placas murales de estilo Decorator en negro y blanco.

Características

  • Panel de botones en red totalmente personalizable que se integra fácilmente con un sistema de control de la serie Pro o los productos de la serie HC 400 de Extron
  • Cinco botones retroiluminados y de tacto blando que se pueden personalizar utilizando el Custom Button Builder de Extron
  • Compatible con todos los procesadores de control IP Link Pro y los sistemas de la serie HC 400 de Extron
  • Los paneles de botones en red utilizan conectividad Ethernet estándar
  • Alimentación PoE — Alimentación a través de Ethernet 802.3af que permite a esta interfaz de usuario del panel de botones recibir alimentación y comunicación a través de un único cable Ethernet, eliminando la necesidad de utilizar una fuente de alimentación local.
  • Altavoz integrado que proporciona feedback audible de las pulsaciones de los botones
  • Totalmente personalizable utilizando el software de sistemas de control Extron — Configurable con el Global Configurator Plus, Global Configurator Professional, o programable con el ControlScript.
  • Biblioteca de drivers y módulos de dispositivos de la serie Pro para utilizarse con el Global Configurator y la programación del ControlScript respectivamente — Comienzo y ejecución rápida de proyectos con los drivers de dispositivos Global Configurator y módulos de dispositivos de Extron para controlar varios dispositivos de visualización y dispositivos fuente como proyectores, dispositivos de visualización de pantalla plana y reproductores de Blu‑ray. Extron ofrece drivers y módulos de dispositivos Ethernet, serie e IR totalmente probados.
  • Conforme a la Sección 508 — Cumple o supera los estándares de accesibilidad para electrónica e informática. Para obtener más información sobre el compromiso de Extron con la accesibilidad, consulte nuestra Página de accesibilidad.
  • Compatible con la app Extron Control
  • Incluye un marco empotrable y placas murales de estilo Decorator en negro y blanco
PRODUCTOS COMPATIBLES
  HC 404 Sistema de colaboración para espacios de reuniones
  HC 402 Sistema de colaboración para espacios de reuniones - Placa mural de estilo Decorator
  IPCP Pro 355DR Procesador de control IP Link Pro - Carril DIN
ACCESORIOS OPCIONALES
  PI 115 Inyector de alimentación para XTP y sistemas de control de la serie Pro
  Serie DWP 100 Kits de montaje para módulos de estilo Decorator
  AAP 314 Marco de montaje de conectividad AV de tres gangs para módulos de estilo Decorator y AAP
  AAP 424 Marco de montaje de conectividad AV de cuatro gangs para módulos de estilo Decorator y AAP
  TMK 110 D Montaje en mesa para módulos de estilo Decorator de un gang
SOFTWARE COMPATIBLE
  Extron Control App de control para TouchLink, eBUS, paneles de botones en red y MediaLink
  Global Configurator Plus y Global Configurator Professional Potente software de configuración para sistemas de control AV
  Global Scripter Entorno de desarrollo integrado para la programación de sistemas de control Extron
  GlobalViewer Enterprise Software de gestión de recursos AV basado en servidor
  Toolbelt Utilidad de configuración, gestión y solución de problemas
PRODUCTOS SIMILARES
  NBP 106 D Panel de botones en red con 6 botones - Placa mural de estilo Decorator
  NBP 108 D Panel de botones en red con 8 botones - Placa mural de estilo Decorator
  NBP 110 D Panel de botones en red con 10 botones - Placa mural de estilo Decorator
  NBP 100 Panel de botones en red con 6 botones - 2 gangs US
  NBP 200 Panel de botones en red con 10 botones - 3 gangs US

Especificaciones

Network Button Panels — Decorator-style Series
Memory
   SDRAM 512 MB
   Flash 512 MB
Software
   Configuration software Global Configurator® Plus and Professional
   Programming software Global Scripter®
ControlScript® Deployment Utility and ControlScript Extension for VS Code
   Control apps Extron Control
   Resource management software GlobalViewer® Enterprise
   Utilities Toolbelt, embedded web page
Ethernet
   Network interface controllers (NICs) 1
   Connector 1 female RJ-45 connector
   Data rate 10/100Base-T, half/full duplex with autodetect
   Protocols DHCP, DNS, HTTP (redirect), HTTPS, ICMP, IEEE 802.1X, NTP, SFTP, SMTP, SNMP, SSH, TCP/IP, UDP/IP
   Default settings Link speed and duplex level = autodetected
IP address = 192.168.254.253
Subnet mask = 255.255.255.0
Gateway = 0.0.0.0
DHCP = off
DNS = 127.0.0.1
General
   Power supply Not included
   Power input requirements Power over Ethernet (PoE) (complies with PoE 802.3af, class 3)
   Power consumption — Power injector (PI 115)
      NBP 105 D
         Device 2.0 watts
         Device and PoE injector 5.1 watts
      NBP 106 D
         Device 2.2 watts
         Device and PoE injector 5.1 watts
      NBP 108 D
         Device 1.9 watts
         Device and PoE injector 5.0 watts
      NBP 110 D
         Device 2.0 watts
         Device and PoE injector 4.6 watts
      NBP VC1 D
         Device 1.5 watts
         Device and PoE injector 2.3 watts
      NBP VC2 D
         Device 1.9 watts
         Device and PoE injector 2.7 watts
   Ambient temperature/humidity Storage: -40 to +158 °F (-40 to +70 °C) / 10% to 90%, noncondensing
Operating: +32 to +122 °F (0 to +50 °C) / 10% to 90%, noncondensing
   Cooling Convection, no vents
   Thermal dissipation
      NBP 105 D
         Device 6.7 BTU/hr
         Device and PoE injector 17.1 BTU/hr
      NBP 106 D
         Device 7.5 BTU/hr
         Device and PoE injector 17.3 BTU/hr
      NBP 108 D
         Device 6.4 BTU/hr
         Device and PoE injector 16.8 BTU/hr
      NBP 110 D
         Device 6.5 BTU/hr
         Device and PoE injector 15.7 BTU/hr
      NBP VC1 D
         Device 5.2 BTU/hr
         Device and PoE injector 7.9 BTU/hr
      NBP VC2 D
         Device 6.6 BTU/hr
         Device and PoE injector 9.2 BTU/hr
   Mounting
      Rack mount No
      Furniture or wall mount Yes, in a standard US 1-gang electrical junction box or mud ring
   Enclosure type  Plastic faceplate and high-impact plastic rear enclosure
   Enclosure dimensions
      Faceplate 4.50" H x 2.75" W x 0.26" D (114 mm H x 70 mm W x 6.6 mm D)
      Device - NBP VC1 D 4.15" H x 1.78" W x 2.23" D (105 mm H x 45 mm W x 57 mm D) with mounting tabs, bezel, button, and knob
2.72" H x 1.67" W x 1.46" D (69 mm H x 42 mm W x 37 mm D) without mounting tabs, bezel,  button, or knob
Fits most 1 gang US boxes or mud rings. Allow enough depth in the wall or furniture for device and cable clearance.)
       NBP VC1 D dimensions diagram
      Device - all other models 4.15" H x 1.78" W x 1.69" D (105 mm H x 45 mm W x 43 mm D) with mounting tabs, bezel and buttons
2.72" H x 1.67" W x 1.35" D (69 mm H x 42 mm W x 34 mm D) without mounting tabs, bezel, or buttons
(Fits most 1 gang US boxes or mud rings. Allow enough depth in the wall or furniture for device and cable clearance.)
       NBP D Series dimensions diagram
   Product weight 0.2 lbs (0.1 kg)
   Regulatory compliance CE, C-Tick, c-UL, FCC Class A, ICES, UL, VCCI
Complies with the appropriate requirements of RoHS, WEEE, and Section 508 of the Rehabilitation Act (29 U.S.C. 794d).
   Product warranty 3 years parts and labor
    NOTE     All nominal levels are at ±10%.
    NOTE     Specifications are subject to change without notice.
(6248-D5)
Dimensiones y pesos de los envíos
    Referencia Altura Anchura Profundidad Peso
    60-1688-01 6,6 cm 13,1 cm 17,8 cm 0,27 kg

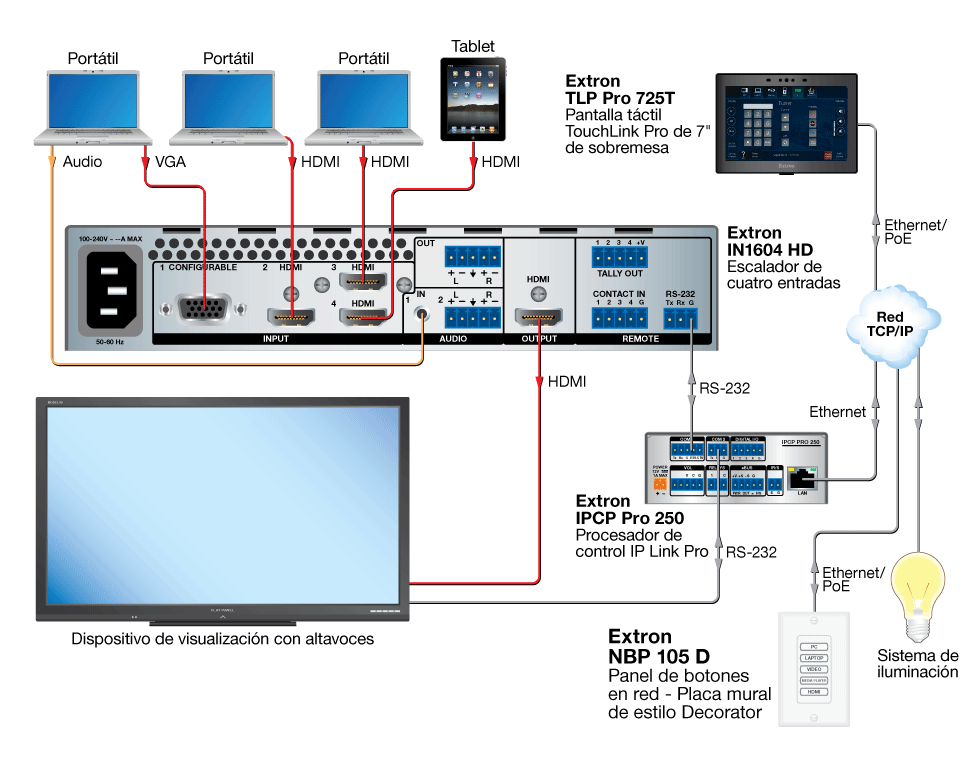

Diagrama

NBP 105 D Diagram

Ilustraciones

NBP 105 D Panel Drawing
