RGB 203 Rxi RETIRADO

Interfaz universal de vídeo de ordenador y audio de tres entradas con ADSP™ mejorado

Características principales

Ancho de banda de vídeo RGB de 300 MHz (-3 dB)
Compatible con resoluciones de vídeo de ordenador de hasta QXGA
DSVP™ - Digital Sync Validation Processing
ADSP™ mejorado
30 memorias para la configuración automática de la señal
Control RS-232 y por cierre de contacto

Modelo	Descripción de la versión	Referencia
RGB 203 Rxi	Interfaz de tres entradas con audio	60-508-01	RETIRADO

Este producto ha sido retirado.

La RGB 203 Rxi es una interfaz universal de vídeo de ordenador y audio analógico con ADSP™ mejorado. Permite convertir hasta tres entradas de vídeo de ordenador con resoluciones de hasta QXGA para enviarlas a proyectores y dispositivos de visualización de pantalla plana. Acepta además audio estéreo de ordenador no balanceado y envía audio estéreo o mono de nivel de línea. La tecnología ADSP™ mejorado – Advanced Digital Sync Processing de Extron proporciona un procesamiento totalmente digital de las señales de sincronismo, eliminando los problemas de compatibilidad encontrados al usar un procesamiento de sincronismo analógico con dispositivos de visualización digital.

RGB 203 Rxi es ideal para aplicaciones que requieren amplificación de la señal y procesamiento de sincronismo para asegurar la compatibilidad entre muchos tipos de dispositivos de visualización diferentes y fuentes con señal de vídeo de ordenador como las encontradas en aulas, auditorios y salas de conferencias.

Además, la interfaz RGB 203 Rxi dispone de tres entradas HD hembra de 15 pines, dos entradas de audio estéreo de ordenador, una salida al monitor local con buffer y terminal de bits ID. Se puede acceder a los controles de nivel y picos variable, así como de centrado horizontal y vertical, a través del panel frontal o de forma remota a través del control RS-232 y el cierre de contacto.

La carcasa de medio ancho de rack y 1U puede montarse en el rack o en mobiliario.

Características

Entrada: vídeo RGB en tres conectores hembra HD de 15 pines; audio en dos conectores mini estéreo de 3,5 mm

Salida: vídeo RGB en conectores BNC hembra para RGsB, RGBS o RGBHV; audio en conectores de tornillo cautivo

Ancho de banda de vídeo RGB de 300 MHz (-3 dB)

Compatible con resoluciones de vídeo de ordenador de hasta QXGA

Salida de monitor local con buffer

DSVP™ - Digital Sync Validation Processing — Obtiene entradas y salidas para verificar las tasas de datos. DSVP transmite así la información al usuario a través de puertos serie o Ethernet.

ADSP™ mejorado — Una tecnología exclusiva de Extron que proporciona un procesamiento totalmente digital de las señales de sincronismo, eliminando los problemas de compatibilidad encontrados al usar un procesamiento de sincronismo analógico con dispositivos de visualización digital.

DDSP™ - Digital Display Sync Processing — Permite a la señal de sincronismo pasar sin alterar el pulso o la anchura del sincronismo. Desactiva otras características del procesamiento de sincronismo como el centrado horizontal y vertical.

Control de nivel y pico variable — El control de nivel y pico variable está disponible para compensar imágenes borrosas y con rayas asociadas a la resistencia del cable y a las pérdidas de ancho de banda del sistema.

Control de centrado horizontal y vertical — Permite que la señal de entrada pueda moverse en el dispositivo de visualización para centrar la imagen correctamente.

Pantalla LCD que indica la resolución y frecuencia de la señal

Interfaz de audio de ordenador activo a audio balanceado — Convierte audio no balanceado, generado por ordenador, en audio estéreo de nivel de línea balanceado para enviarlo en un conector de tornillo cautivo.

Salida de audio estéreo o mono sumado seleccionable

30 memorias para la configuración automática de la señal — Memorias preajustadas para guardar y utilizar posteriormente la información sobre el tamaño, posición y detalles de múltiples fuentes entrantes.

Control RS-232 y por cierre de contacto — Proporciona opciones de control versátiles, simplificando la integración del control remoto.

Fuente de alimentación universal interna

Carcasa de metal de 1U y medio ancho de rack

ACCESORIOS REQUERIDOS
	VGA-A M-M MD	Cables VGA y audio macho a macho - Conectores moldeados

ACCESORIOS REQUERIDOS

VGA-A M-M MD

Cables VGA y audio macho a macho - Conectores moldeados

ACCESORIOS OPCIONALES
	MBD 129	Kit de montaje a través del escritorio para carcasas de 1/4 o 1/2 ancho de rack, de dos piezas
	MBU 125	Kit de montaje de perfil reducido para carcasas de 1/4 y 1/2 ancho de rack, de dos piezas
	RSU 129	Kit de bandeja de rack universal para productos con 24 cm de profundidad

ACCESORIOS OPCIONALES

MBD 129

Kit de montaje a través del escritorio para carcasas de 1/4 o 1/2 ancho de rack, de dos piezas

MBU 125

Kit de montaje de perfil reducido para carcasas de
1/4 y 1/2 ancho de rack, de dos piezas

RSU 129

Kit de bandeja de rack universal para productos con 24 cm de profundidad

Especificaciones

RGB 203 Rxi

Video

Routing

3 x 1 router

Gain

0.5 V to 1.45 Vp-p

Bandwidth

300 MHz (-3 dB)

Rise time

1.5 ns

Video input

Number/signal type

3 analog VGA-QXGA RGBHV, RGBS, RGsB, RsGsBs

Connectors

3 female 15-pin HD

Nominal level

0.7 Vp-p for RGB

Minimum/maximum levels

Analog: 0.3 V to 1.45 Vp-p with no offset at unity gain

Impedance

75 ohms

Horizontal frequency

15 kHz to 150 kHz

Vertical frequency

40 Hz to 140 Hz

Return loss

<-30 dB @ 5 MHz

DC offset (max. allowable)

4 V

Video output

Number/signal type

1 analog RGBHV, RGBS, RGsB

Connectors

6 female BNC

Nominal level

0.7 Vp-p for RGB

Minimum/maximum levels

0.3 V to 1.30 Vp-p

Impedance

75 ohms

Return loss

-30 dB @ 5 MHz

DC offset

±5 mV maximum with input at 0 offset

Sync

Input type

RGBHV, RGBS, RGsB, RsGsBs

Output type

RGBHV, RGBS, RGsB

Input level

2 V to 5.5 Vp-p with ±0.2 VDC offset max.

Output level

TTL: 4V to 5V p-p, unterminated

Input impedance

510 ohms

Output impedance

75 ohms

Max. propagation delay

85 ns

Max. rise/fall time

2 ns

Polarity

RGBHV: tracks polarity (or force negative sync via internal jumper)
RGBS, RGsB: negative

Audio

Routing

2 x 1 stereo router

Gain

Unbalanced output: 0 dB; balanced output: +6 dB

Frequency response

20 Hz to 20 kHz, ±0.05 dB

THD + Noise

0.03% @ 1 kHz, 0.3% @ 20 kHz at nominal level

S/N

>90 dB at rated maximum output (17 dBu), balanced (unweighted)

Crosstalk

<-90 dB @ 1 kHz, fully loaded

Stereo channel separation

>90 dB @ 1 kHz

Audio input

Number/signal type

2 PC level stereo, unbalanced

Connectors

(2) 3.5 mm mini audio jacks (female)

Impedance

>10k ohms, unbalanced, DC coupled

Nominal level

-10 dBV (316 mVrms)

Maximum level

+8.5 dBu, (balanced or unbalanced) at 1% THD+N

NOTE	0 dBu = 0.775 Vrms, 0 dBV = 1 Vrms, 0 dBV ≈ 2 dBu

Audio output

Number/signal type

1 buffered stereo (2 channel) or mono, balanced/unbalanced

Connectors

(1) 3.5 mm captive screw connector, 5 pole

Impedance

50 ohms unbalanced, 100 ohms balanced

Gain error

±0.1 dB channel to channel

Maximum level (Hi-Z)

>+14 dBu, balanced at 1% THD+N

Maximum level (600 ohm)

>+8.5 dBm, balanced at stated %THD+N

Control/remote — interface

Serial control port

RS-232, female 9-pin D connector (also used for contact closure)

Baud rate and protocol

9600 baud, 8 data bits, 1 stop bit, no parity

Serial control pin configuration

2 = TX, 3 = RX, 5 = GND

Contact closure

1 female 9-pin D connector (also used for RS-232)

Contact closure pin configuration

1 = input #1, 4 = input #2, 5 = GND

Program control

Extron control/configuration program for Windows^®
Extron Simple Instruction Set (SIS^™)

General

Input power

100 VAC to 240 VAC, 50-60 Hz, 18 watts, internal

MBC power jacks

9.0 VDC, 0.15 A

Ambient temperature/humidity

Storage: -40 to +158 °F (-40 to +70 °C) / 10% to 90%, noncondensing
Operating: +32 to +113 °F (0 to +45 °C) / 10% to 90%, noncondensing

Cooling

Convection, vents on left and right sides

Mounting

Rack mount

Yes, with optional 1U rack shelf

Furniture mount

Yes, with optional under-desk mounting kit or through-desk mounting kit

Enclosure type

Metal

Enclosure dimensions

1.75" H x 8.75" W x 8.0" D (1U high, half rack wide)
(4.4 cm H x 22.2 cm W x 20.3 cm D; with rear BNCs, D = 8.4" [21.3 cm])
(Depth excludes knobs.)

Product weight

2.2 lbs (1.0 kg)

Shipping weight

5 lbs (3 kg)

Vibration

ISTA 1A in carton (International Safe Transit Association)

Regulatory compliance

Safety

CE, c-UL, UL

EMI/EMC

CE, C-tick, FCC Class A, ICES, VCCI

Product warranty

3 years parts and labor

NOTE	All nominal levels are at ±10%.

NOTE	Specifications are subject to change without notice.

(7.6-101909-D8)

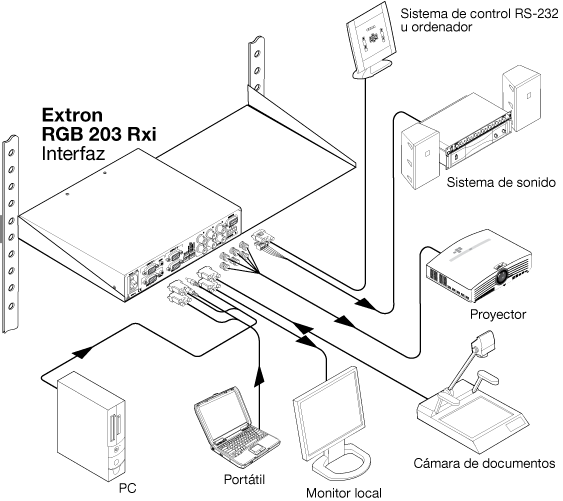

Diagrama
