Serie SM

Cable Show Me para sistemas de colaboración TeamWork
Características principales
  • Proporciona la interfaz de usuario para señales digitales o analógicas en un sistema de colaboración TeamWork®
  • Ahora es compatible con fuentes USB‑C además de conexiones con fuentes HDMI, DisplayPort, Mini DisplayPort y VGA
  • Soporta fuentes USB‑C y Mini DisplayPort conectadas a las entradas de un conmutador DisplayPort
  • Admite señales de vídeo de ordenador y vídeo hasta 4096x2160 a 60 Hz
  • Botón Compartir que se ilumina al conmutar la fuente conectada al principal dispositivo de visualización de la presentación
  • Disponible en longitudes de 1,8 m (6 ft) y 3,6 m (12 ft)
The Extron Serie SM
Modelo Descripción de la versión Referencia
HDMI SM Cable HDMI Show Me, 1,8 m (6 ft) 26-683-06
HDMI SM Cable HDMI Show Me, 2,7 m (9 ft) 26-683-09
HDMI SM Cable HDMI Show Me, 3,6 m (12 ft) 26-683-12
DP-HDMI SM Cable DisplayPort a HDMI Show Me, 1,8 m (6 ft) 26-705-06
DP-HDMI SM/6 Cable DisplayPort a HDMI Show Me, 1,8 m (6 ft) - 1080p/60 26-689-06
DP-HDMI SM Cable DisplayPort a HDMI Show Me, 3,6 m (12 ft) 26-705-12
DP-HDMI SM/12 Cable DisplayPort a HDMI Show Me, 3,6 m (12 ft) - 1080p/60 26-689-12
MDP-HDMI SM Cable Mini DisplayPort a HDMI Show Me, 1,8 m (6 ft) 26-706-06
MDP-HDMI SM/6 Cable Mini DisplayPort a HDMI Show Me, 1,8 m (6 ft) - 1080p/60 26-690-06
MDP-HDMI SM Cable Mini DisplayPort a HDMI Show Me, 3,6 m (12 ft) 26-706-12
MDP-DP SM Cable Mini DisplayPort a DP Show Me, 1,8 m (6 ft) 26-736-06
MDP-DP SM Cable Mini DP a DP Show Me, 3,6 m (12 ft) 26-736-12
USBC-HDMI SM Cable USB-C a HDMI Show Me, 1,8 m (6 ft) 26-733-06
USBC-HDMI SM Cable USB-C a HDMI Show Me, 3,6 m (12 ft) 26-733-12
USBC-DP SM Cable USB-C a DP Show Me, 1,8 m (6 ft) 26-734-06
USBC-DP SM Cable USB-C a DP Show Me, 3,6 m (12 ft) 26-734-12
VGA SMC/6 Cable VGA Show Me, 1,8 m (6 ft) 26-686-06
VGA SMC/12 Cable VGA Show Me, 3,6 m (12 ft) 26-686-12
A Mini/6 1,8 m (6 ft) 26-571-03
A Mini/12 3,6 m (12 ft) 26-571-06
Cable Cubby SM Bracket Kit Soporte de 8 cables, Cable Cubby 650 UT/1200C/1202/1402/TLP Pro 725C 70-1039-05
MDP-HDMI SM/12 Show Me Mini DP a HDMI, 3,6 m (12 ft) 26-690-12 RETIRADO

Los cables de la serie SM Show Me® de Extron proporcionan la interfaz de usuario para fuentes HDMI, DisplayPort, Mini DisplayPort, USB-C o VGA en un sistema de colaboración TeamWork® de Extron. Su funcionamiento es sencillo y práctico: conecte el cable Show Me a su fuente y pulse el botón Compartir para mostrar su contenido en el principal dispositivo de visualización de la presentación. Este cable cumple los estándares de accesibilidad de la Sección 508 y está certificado con el fin de utilizarse con las cajas AVEdge™ y Cable Cubby® para un acceso discreto y cómodo.

Los cables DisplayPort SM y Mini DisplayPort a HDMI SM Show Me son cables adaptadores unidireccionales DisplayPort a HDMI que permiten la transmisión de señales digitales desde una fuente con DisplayPort modo dual. Sus circuitos activos integrados adaptan las señales DisplayPort a HDMI para utilizarlas con el conmutador de un sistema de colaboración TeamWork.

Los cables Show Me USB‑C son activos, cables adaptadores unidireccionales USB‑C a HDMI o DisplayPort que permiten la transmisión de señales digitales a partir de fuentes USB‑C que admiten modo alternativo DisplayPort a HDMI o DisplayPort para su uso con un conmutador de un sistema de colaboración TeamWork. Estos cables no soportan alimentación USB y datos.

Cada modelo de la serie SM dispone de un latiguillo separado de tres conductores para el control. Está disponible en longitudes de 1,8 m (6 ft) y 3,6 m (12 ft). Cuando se utiliza con una caja Cable Cubby 650 UT, Cable Cubby 1202, Cable Cubby 1252 MS, Cable Cubby 1402, EBP 1200C, NBP 1200C o TLP Pro 725C, se requiere un kit de soporte Show Me opcional para permitir el montaje de hasta ocho cables Show Me en la caja.

Manejo simple e intuitivo

  • EXTIENDA el cable Show Me
  • CONECTE el cable a la salida DisplayPort, HDMI, VGA o USB-C de su portátil
  • COMPARTA su escritorio pulsando solo un botón

El cable de la serie SM Show Me es compatible con los siguientes conmutadores y módulos de control TeamWork:

Características

CONMUTADORES COMPATIBLES
  HC 404 Sistema de colaboración para espacios de reuniones
  ShareLink Pro 1000 Sistema de presentación cableada e inalámbrica
  Serie SW HD 4K PLUS Conmutadores HDMI 4K/60 con supervisión y control Ethernet
  Serie SW HD 4K Conmutadores HDMI
  MPS 601 Conmutador para presentaciones multimedia
  DTP2 T 203 Conmutador 4K/60 de tres entradas con transmisor DTP2 integrado
  DTP2 T 204 Conmutador HDMI 4K/60 de cuatro entradas con transmisor DTP2 integrado
  DTP T DSW 4K 233 Conmutador de tres entradas multiformato con transmisor DTP integrado y embebido de audio
  DTP T SW4 HD 4K Conmutador HDMI de cuatro entradas con transmisor DTP integrado
  DTP T USW 233 Conmutador de tres entradas con transmisor DTP integrado y embebido de audio
  IN1606 Conmutador escalador para presentaciones de seis entradas conforme a HDCP
  IN1604 Escalador de cuatro entradas conforme a HDCP
PRODUCTOS RELACIONADOS
  CCR 30 Cierre de contacto remoto con tres interruptores LED
  CTR 8 Conversor de cierre de contacto a RS‑232

Especificaciones

Serie SM
Cables de la serie SM Show Me®


   Tasa de fotogramas1 24, 25, 30, 50 o 60 fps
   Muestreo de croma1 4:4:4, 4:2:2 o 4:2:0
   Profundidad de bits de color1 8 bits por color
   Estándares1 HDMI 2.0, DisplayPort 1.2, HDCP 1.4 y 2.2
   Tasa de datos de vídeo máxima
      HDMI 18,0 Gbps (6 Gbps por color)
      DisplayPort 21,6 Gbps (5,4 Gbps por carril)
    NOTA     1Dependiendo del límite de la tasa de datos máxima. Utilice nuestro calculador en (www.extron.es/4Kdatarate) para determinar los parámetros de vídeo que admite esta tasa de datos.
    NOTA     Todos los cables de la serie SM incluyen un latiguillo de control/tally de 609 mm (24 in).
Cables SM - Digitales
   Cable HDMI SM
      Tipo de conector 1 HDMI macho tipo A a 1 HDMI macho tipo A
      Voltaje 30 V
      Cumplimiento de normativas UL
      Índice de temperatura 80 °C
   Cable DisplayPort SM
      Tipo de conector 1 DisplayPort macho con enganche a 1 HDMI macho tipo A; adaptador activo unidireccional
      Voltaje 30 V
      Cumplimiento de normativas UL
      Índice de temperatura 80 °C
   Cables Mini DisplayPort SM
      Tipo de conector 1 Mini DisplayPort macho a 1 HDMI macho tipo A; adaptador activo unidireccional
1 Mini DisplayPort macho a 1 DisplayPort macho con enganche
      Voltaje 30 V
      Cumplimiento de normativas UL
      Índice de temperatura 80 °C
   Cables USB‑C SM
      Tipo de conector 1 USB‑C a 1 HDMI macho tipo A
1 USB-C macho a 1 DisplayPort macho con enganche
      Voltaje 30 V
      Cumplimiento de normativas UL
      Índice de temperatura 80 °C
Cable SM - Analógico
   Cable VGA SMC Show Me
      Tipo de conector 1 HD macho de 15 pines a 1 HD macho de 15 pines
      Rango de resolución Hasta 1080p
      Voltaje 30 V
      Cumplimiento de normativas UL
      Índice de temperatura 80 °C
General
   Montaje Montaje solo en los sistemas de colaboración TeamWork® de Extron (se venden por separado)
    NOTA     Se requiere un soporte opcional para montaje horizontal.
   Garantía de productos Garantía de rendimiento limitada de por vida
    NOTA     Especificaciones sujetas a cambios sin previo aviso.
(4843-D4)
Dimensiones y pesos de los envíos
    Referencia Altura Anchura Profundidad Peso
    26-683-06 2,5 cm 20,3 cm 22,9 cm 0,14 kg
    26-683-09 2,5 cm 22,9 cm 30,5 cm 0,16 kg
    26-683-12 1,3 cm 25,4 cm 19,1 cm 0,23 kg
    26-705-06 0,16 kg
    26-689-06 1,6 cm 25,4 cm 30,5 cm 0,14 kg
    26-705-12 2,5 cm 17,8 cm 17,8 cm 0,11 kg
    26-689-12 0,23 kg
    26-706-06 0,91 kg
    26-690-06 2,5 cm 12,7 cm 22,9 cm 0,14 kg
    26-706-12 1,9 cm 19,1 cm 19,1 cm 0,23 kg
    26-736-06 2,5 cm 25,4 cm 30,5 cm 0,14 kg
    26-736-12 2,5 cm 25,4 cm 30,5 cm 0,23 kg
    26-733-06 2,5 cm 25,4 cm 31,8 cm 0,23 kg
    26-733-12 2,5 cm 25,4 cm 31,8 cm 0,23 kg
    26-734-06 2,5 cm 25,4 cm 31,8 cm 0,23 kg
    26-734-12 2,5 cm 25,4 cm 31,8 cm 0,23 kg
    26-686-06 30,5 cm 24,8 cm 1,9 cm 0,17 kg
    26-686-12 30,5 cm 24,8 cm 1,9 cm 0,28 kg
    26-571-03 0,6 cm 14,0 cm 19,7 cm 0,05 kg
    26-571-06 1,3 cm 14,0 cm 15,9 cm 0,08 kg

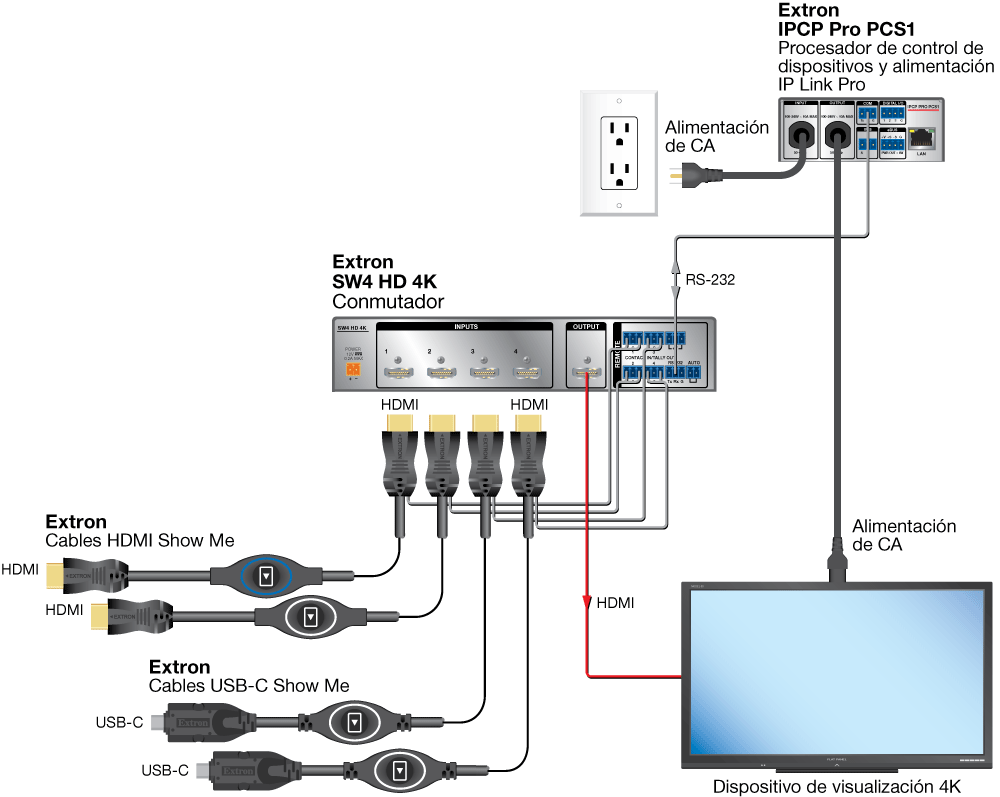

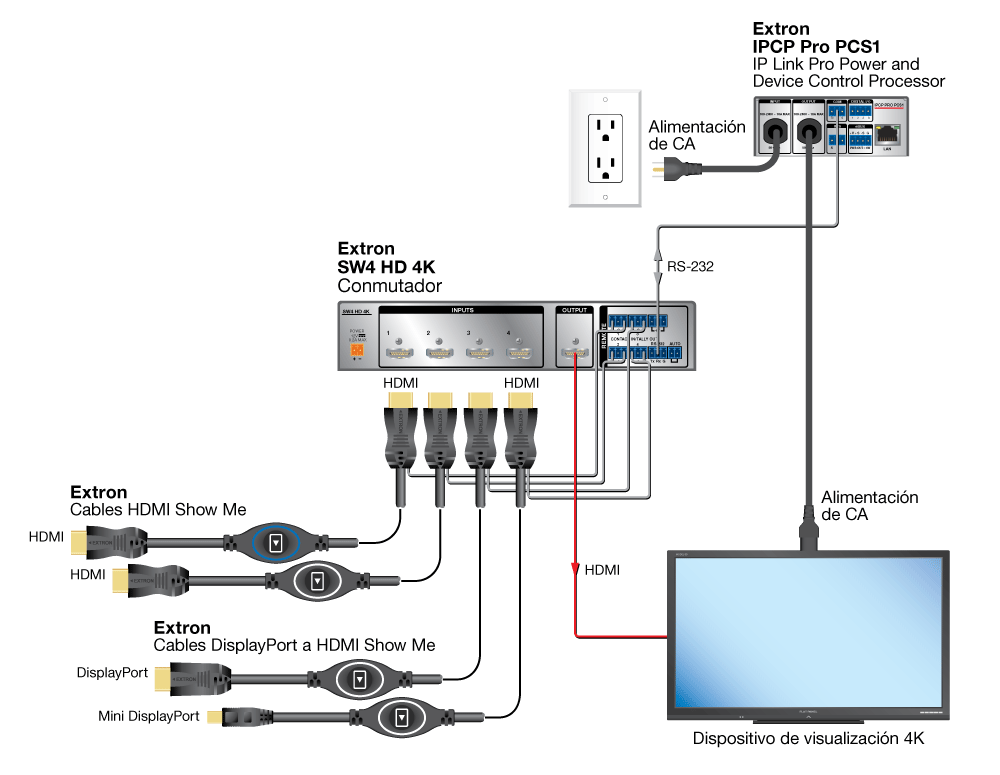

Diagrama








© 2020 Extron. Las especificaciones están sujetas a cambios sin previo aviso.
