SW4 12G HD‑SDI

Conmutador 12G‑SDI de cuatro entradas

Características principales

Se adapta automáticamente a los estándares de vídeo digital ITU y SMPTE para señales SDI hasta una tasa de datos 12G‑SDI
Soporta resoluciones de vídeo hasta 4K/60
Salida dual con buffer
Ecualización automática del cable de entrada
Resincronización de salida automática
Múltiples opciones de control incluyendo el panel frontal, RS‑232 y conmutación de entrada automática

Modelo	Descripción de la versión	Referencia
SW4 12G HD-SDI	Conmutador 12G‑SDI de cuatro entradas	60-1683-02
SW4 12G HD‑SDI	Conmutador 12G‑SDI de cuatro entradas	60-1683-01	RETIRADO

El SW4 12G HD‑SDI de Extron es un conmutador 12G‑SDI de cuatro entradas y dos salidas. Conmuta vídeo SDI multitasa, audio embebido y otros datos auxiliares entre cuatro fuentes y ofrece señales de salida simultáneas a dos dispositivos de visualización o receptores SDI. El SW4 12G HD‑SDI admite resoluciones de vídeo hasta 4K/60, HDR y tasas de datos hasta 11,88 Gbps, incluyendo todas las comunes de vídeo digital serie especificadas en los estándares SMPTE e ITU. Para asegurar la integridad de la señal a través de cables de largo recorrido, el conmutador dispone de ecualización automática del cable de entrada y resincronización de salida. El SW4 12G HD‑SDI ofrece opciones de control en el panel frontal, RS‑232 y conmutación de entrada automática, permitiendo su integración en varias aplicaciones y entornos.

El conmutador SW4 12G HD‑SDI cuenta con ecualización automática del cable en las entradas a fin de compensar la atenuación hasta 70 m (230 ft) para transmisiones 12G‑SDI, 240 m (787 ft) para HD‑SDI y 300 m (984 ft) para SDI. Con el objetivo de identificar rápidamente la señal seleccionada, los indicadores LED en el panel frontal proporcionan una confirmación visual de la tasa de datos detectada. La sincronización de la señal de vídeo de entrada se regenera y restablece en cada salida, eliminando el jitter de alta frecuencia. Así mismo, el conmutador proporciona salidas duales con buffer que envían simultáneamente la entrada de vídeo seleccionada, además de hasta 16 canales de audio embebido, subtitulado (Closed Captions) y datos de código de tiempo a dos dispositivos de visualización.

El ajuste, la configuración y las actualizaciones de firmware del conmutador se realizan a través del puerto USB ubicado de forma práctica en el panel frontal. Los controles del panel frontal proporcionan un acceso rápido a los ajustes del sistema, y es posible bloquear estos controles para evitar el uso no autorizado en entornos no seguros. Cuando la unidad se instala en ubicaciones como un atril o bajo una mesa de conferencias, la conmutación automática entre entradas hace más eficaz el funcionamiento del sistema. También es posible controlar, configurar y supervisar el conmutador de forma remota a través del puerto RS‑232.

El conmutador SW4 12G HD‑SDI se aloja en una carcasa de medio ancho de rack y 1U apropiada para aplicaciones de montaje en rack o móviles.

Características

Entradas: cuatro conectores BNC hembra

Salidas: dos conectores BNC hembra

Se adapta automáticamente a los estándares de vídeo digital ITU y SMPTE para señales SDI hasta una tasa de datos 12G‑SDI

Admite tasas de datos desde 270 Mbps hasta 11,88 Gbps

Soporta resoluciones de vídeo hasta 4K/60 — El SW4 12G HD‑SDI soporta resoluciones hasta 4096x2160/60 con muestreo de croma 4:2:2 o 4:2:0 a 10 bits por color.

Admite vídeo HDR – alto rango dinámico — Permite un mayor rango de contraste y una gama de color más amplia al proporcionar el ancho de banda, profundidad de color e intercambio de metadatos necesarios para vídeo HDR.

Salida dual con buffer — Permite una visualización y grabación simultánea de la señal de entrada seleccionada, eliminando el coste de un amplificador de distribución por separado.

Ecualización automática del cable de entrada — Compensa la atenuación de la señal seleccionada y ecualiza automáticamente cables a distancias de hasta 70 m (230 ft) para señales 12G‑SDI, 240 m (787 ft) para HD‑SDI y 300 m (984 ft) para SDI.

Resincronización de salida automática — Regenera y restablece la sincronización de las señales de vídeo digital en cada salida para las tasas de datos de entrada reconocidas, eliminando el jitter de alta frecuencia y proporciona a los diseñadores de sistemas AV margen adicional al conectar múltiples dispositivos.

Pasa datos auxiliares, incluyendo HDR, audio embebido, subtitulado (Closed Captions) y código de tiempo — Hasta 16 canales de audio embebido a 48 kHz, audio de 24 bits, subtitulado (Closed Captions) y código de tiempo se pasan a ambas salidas.

Silenciado de la salida de vídeo — Es posible silenciar la salida dual con buffer a través de RS‑232, permitiendo al usuario controlar cuándo se muestra vídeo.

Indicadores LED de tasa de entrada — Los prácticos indicadores en el panel frontal permiten obtener una confirmación visual de las tasas de datos de entrada 12G‑SDI, 6G‑SDI, 3G‑SDI, HD‑SDI y SDI para identificar de forma rápida la señal de vídeo digital seleccionada.

Múltiples opciones de control incluyendo el panel frontal, RS‑232 y conmutación de entrada automática

Conmutación de entrada automática — Conmuta automáticamente a la entrada que tenga una señal de vídeo activa con el número más alto o bajo, o a una entrada activa según una prioridad configurada.

Bloqueo de seguridad del panel frontal — Evita el uso no autorizado en entornos no seguros.

Fácil configuración y puesta en marcha con el PCS – Product Configuration Software de Extron — Práctica configuración a partir de una única aplicación de software fácil de usar.

Puerto de configuración USB en el panel frontal — Proporciona un práctico acceso para el ajuste, configuración y actualizaciones del firmware.

Carcasa de metal de montaje en rack de 1U y medio ancho de rack

Fuente de alimentación interna Everlast™ de Extron — Proporciona compatibilidad a nivel mundial, alta fiabilidad demostrada y bajo consumo eléctrico con un coste de funcionamiento reducido.

7 años de garantía para piezas y mano de obra con las fuentes de alimentación Everlast de Extron

ACCESORIOS OPCIONALES
	12G HD‑SDI 101	Ecualizador de cable para 12G‑SDI

ACCESORIOS OPCIONALES

12G HD‑SDI 101

Ecualizador de cable para 12G‑SDI

PRODUCTOS RELACIONADOS
	MBU 123	Kit de montaje de perfil reducido para productos de 1/8, 1/4 y 1/2 de ancho de rack
	RSB 126	Bandeja de rack básica para productos con 15,2 cm (6 in) de profundidad
	Sistema de bandeja de medio rack	Bandeja y accesorios de medio ancho de rack

PRODUCTOS RELACIONADOS

MBU 123

Kit de montaje de perfil reducido para productos de 1/8, 1/4 y 1/2 de ancho de rack

RSB 126

Bandeja de rack básica para productos con 15,2 cm (6 in) de profundidad

Sistema de bandeja de medio rack

Bandeja y accesorios de medio ancho de rack

Especificaciones

SW4 12G HD-SDI

specification

Frame rate¹

23.97, 24, 25, 29.97, 30, 50, 59.94, or 60 fps

Chroma sampling¹

4:4:4, 4:2:2, and 4:2:0

Color bit depth¹

8 or 10 bits per color

Signal Type

6G-SDI, 12G-SDI

Max. video data rate

11.88 Gbps per 12G-SDI connection

NOTE	¹Subject to the maximum data rate limit. Use our calculator (http://www.extron.com/8kdatarate) to determine video parameters supported by this data rate.

Video

Signal Type

SDI, HD-SDI, 3G-SDI, 6G-SDI, and 12G-SDI digital video

Gain

Unity

Resolution

480i, 576i, 720p, 1080i, 1080PsF, 1080p, 2K (2048x1080), 2840x2160, 4096x2160

Operation standards

SMPTE 259M, SMPTE 292M, SMPTE 424M, SMPTE ST-2081, SMPTE 2082, ITU-RBT.601, ITU-RBT.1120

Level mapping

Supports both level A and level B mapping (3G-SDI and 6G-SDI)

Auto data rate lock

Yes

Latency

24 ns

Bit Depth

12G-SDI

Supports up to 10 bits.

6G-SDI

Supports up to 10 bits.

3G-SDI

Supports up to 12 bits.

HD-SDI

Supports up to 12 bits.

SDI

Supports up to 12 bits.

Video input

Number/signal type

4 single link SDI, HD-SDI, 3G-SDI, 6G-SDI, 12G-SDI digital component video

Connectors

4 female BNC

Data rates

270 Mbps, 1.485 Gbps, 2.97 Gbps, 5.94 Gbps, 11.88 Gbps

Nominal level

0.8 Vp-p

Minimum/maximum levels

0.5 V to 1 Vp-p with no offset

Impedance

75 ohms

Return loss

-15 dB @ 1 MHz to 1.5 GHz
-10 dB @ 1.5 GHz to 3 GHz
-7 dB @ 3 GHz to 6 GHz
-4 dB @ 6 GHz to 12 GHz

Equalization

Automatic for up to -30 dB of cable loss

12G-SDI

70 meters (230 feet)

6G-SDI

90 meters (295 feet)

3G-SDI

180 meters (590 feet)

HD-SDI

240 meters (787 feet)

SDI

300 meters (984 feet)

NOTE	Transmission distance varies depending on the signal resolution, the type of cable, source, and display used in the system.

Video output

Number/signal type

2 single link SDI, HD-SDI, 3G-SDI, 6G-SDI, 12G-SDI digital component video

Connectors

2 female BNC

Data rates

270 Mbps, 1.485 Gbps, 2.97 Gbps, 5.94 Gbps, 11.88 Gbps

Re-clocking

Automatic for 270 Mbps, 1.485 Gbps, 2.97 Gbps, 5.94 Gbps, and 11.88 Gbps; bypassed for other rates

Nominal level

0.8 Vp-p ±10%

Minimum/maximum levels

0.5 V to 1.0 Vp-p

Impedance

75 ohms

Return loss

-15 dB @ 1 MHz to 1.5 GHz
-10 dB @ 1.5 GHz to 3 GHz
-7 dB @ 3 GHz to 6 GHz
-4 dB @ 6 GHz to 12 GHz

DC offset

±0.5 V with input at 0 offset

Audio

Audio channels

Supports up to 16 channels.

Control/remote — switcher

Serial control port

1 RS-232, 3.5 mm, 3 pole captive screw connector

Baud rate and protocol

9600 baud, 8 data bits, 1 stop bit, no parity

Pin configuration

1 = Tx, 2 = Rx, 3 = GND

Program control

Extron Simple Instruction Set (SIS^™)

General

Power supply

Internal
Input: 100 VAC to 240 VAC, 50-60 Hz

Power consumption

2.2 watts

Ambient temperature/humidity

Storage: -40 to +158 °F (-40 to +70 °C) / 10% to 90%, noncondensing
Operating: +32 to +122 °F (0 to +50 °C) / 10% to 90%, noncondensing

Cooling

Convection, no vents

Thermal dissipation

7.3 BTU/hr

Mounting

Rack mount

Yes, with optional 1U rack shelf

Furniture mount

Yes, with optional under-desk or through-desk mounting kit

Enclosure type

Metal

Enclosure dimensions

1.75" H x 8.75" W x 6.0" D (1U high, half rack wide)
(44 mm H x 222 mm W x 152 mm D)
(Depth excludes connectors.)

Product weight

1.6 lbs (0.7 kg)

Regulatory compliance

CE, C-tick, c-UL, UL, FCC Class A, ICES, KC-mark, RoHs, VCCI, and WEEE

Product warranty

3 years parts and labor

Everlast power supply warranty

7 years parts and labor

NOTE	All nominal levels are at ±10%.

NOTE	Specifications are subject to change without notice.

(4964-D5)

Dimensiones y pesos de los envíos
Referencia	Altura	Anchura	Profundidad	Peso
60-1683-02	11,4 cm	27,9 cm	34,3 cm	1,2 kg

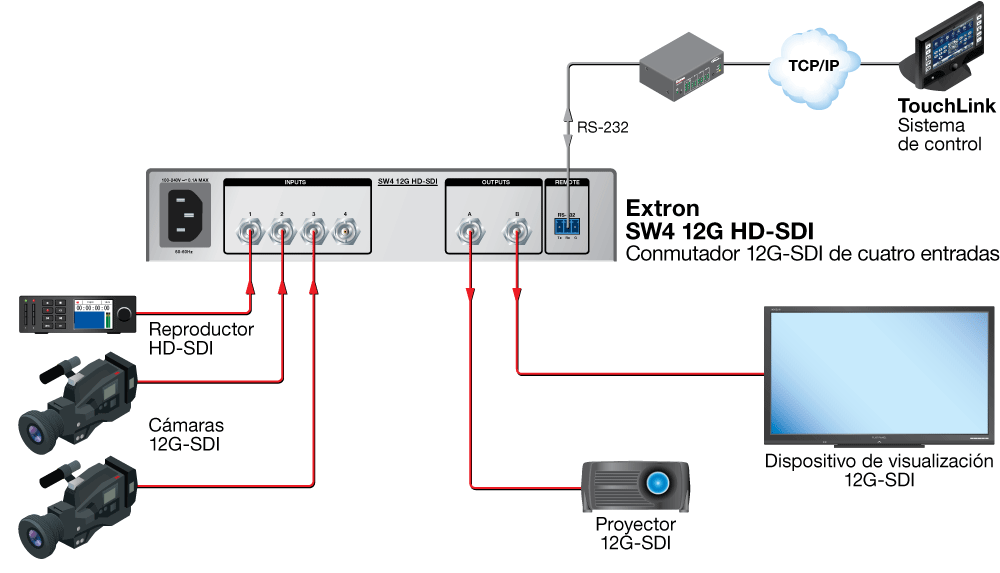

Diagrama
