TLS 1022M RETIRADO

Pantalla de reserva TouchLink de 10" de montaje en pared

Características principales

Pantalla táctil de cristal capacitivo de 10" con cristal de borde a borde y una resolución de 1024x600
Permite realizar reservas “a la carta” desde la pantalla táctil, el ordenador o cualquier smartphone o tablet que se conecte a Microsoft^® Exchange, Office 365™, Google Calendar™, 25Live^® y EMS
Software Room Agent que proporciona una fácil integración con Microsoft Exchange 2007, 2010, 2013 y 2016, además de con Office 365 para una planificación práctica directamente desde Outlook
Sin suscripción anual ni cuotas de mantenimiento
Fácil creación de una pantalla táctil o de múltiples con una configuración parecida

Modelo	Descripción de la versión	Referencia
TLS 1022M	Negro, montaje en pared, reserva	60-1602-102	RETIRADO

Este producto ha sido retirado.

La TLS 1022M de Extron es una pantalla de reserva TouchLink^® de 10" de montaje en pared diseñada para los sistemas de reserva de salas Extron. Esta pantalla independiente se conecta directamente a varios servicios populares de calendario, y no requiere software de reserva adicional o procesadores externos. Cuenta con una pantalla táctil capacitiva de 1024x600 con cristal de borde a borde que proporciona un aspecto dinámico y una superficie de control más receptiva. La TLS 1022M también dispone de alimentación a través de Ethernet – PoE que resulta práctica y le permite recibir la alimentación y comunicación a través de un único cable Ethernet. Una banda LED luminosa de color rojo y verde permite ver fácilmente si una sala está ocupada o disponible, incluso desde el pasillo. Además, ofrece una fácil integración y es una solución ideal para cualquier entorno que requiera una pantalla de reserva de salas independiente y práctica.

Software Room Agent

Todas las pantallas TLS se configuran con el software Room Agent™ de Extron. Simplemente conecte la pantalla táctil a su ordenador, abra el software gratuito Room Agent, rellene los campos necesarios para formar la interfaz de usuario y listo. Entre las opciones de personalización se incluyen colores personalizados e imágenes de fondo, y la posibilidad de mostrar u ocultar los campos de texto de la interfaz, dependiendo de las preferencias del usuario.

Análisis de la reserva de salas

Las pantallas táctiles de reserva de salas proporcionan la información que necesita para analizar detalladamente el uso de la sala, los patrones de actividad y las tendencias de ocupación en la empresa. Es posible descargar simultáneamente un archivo de actividad de reservas con el uso de la sala y datos de reuniones de múltiples pantallas táctiles. Puede transformar esta información rápidamente disponible con herramientas de análisis de datos para crear potentes informes.

Características

Próximamente Soporta la integración con los servicios de calendario Ad Astra y NFS Rendezvous

Próximamente Soporte de proxy

Pantalla táctil de cristal capacitivo de 10" con cristal de borde a borde y una resolución de 1024x600

Permite realizar reservas “a la carta” desde la pantalla táctil, el ordenador o cualquier smartphone o tablet que se conecte a Microsoft^® Exchange, Office 365™, Google Calendar™, 25Live^® y EMS

Software Room Agent que proporciona una fácil integración con Microsoft Exchange 2007, 2010, 2013 y 2016, además de con Office 365 para una planificación práctica directamente desde Outlook

Sin suscripción anual ni cuotas de mantenimiento

Fácil creación de una pantalla táctil o de múltiples con una configuración parecida

Toda la comunicación entre la pantalla táctil y el servidor de calendario está encriptada y es segura

Datos de uso de salas que ofrecen una visión de las tendencias y actividad — Cada pantalla táctil incluye un archivo de actividad de reservas que le permite generar análisis de uso, patrones de actividad, y tendencias utilizando datos de la empresa.

Proporciona soporte de cuentas de servicio y suplantación — Las pantallas TLS pueden configurarse utilizando una cuenta de servicio con Exchange u Office 365, simplificando las tareas administrativas.

Una banda LED luminosa permite ver fácilmente si una sala está ocupada o disponible

Soporta múltiples idiomas — La reserva de salas de Extron soporta ahora 27 idiomas.

Botón de registro que confirma la asistencia a la reunión planificada y mantiene el estado de reserva de la sala, incluso cuando el comienzo de la reunión se retrasa

Salas de reuniones que quedan disponibles en el mismo momento en el que una reunión planificada ha acabado

Dos temas de color, imágenes de fondo personalizadas y controles de transparencia que proporcionan opciones personalizadas de branding

Formatos personalizables de fecha y hora con una vista preliminar que muestra el aspecto de la GUI en la pantalla táctil

Horas de disponibilidad de la sala personalizables — Permite seleccionar la hora de inicio y fin para la disponibilidad de una sala.

Visualización de los detalles de las reuniones planificadas durante el día directamente en la pantalla TLS

Detección automática de Exchange que hace más eficaz la configuración del sistema

Alimentación a través de Ethernet — PoE permite a la pantalla táctil recibir la alimentación y comunicación a través de un único cable Ethernet, eliminando la necesidad de utilizar una fuente de alimentación local.

Todas las actualizaciones de las pantallas se gestionan de forma práctica a través del Room Agent

Montaje en pared, atriles o cualquier otra superficie plana

ACCESORIOS OPCIONALES
	BB 710M	Caja trasera para TLP 710MV, TLP Pro 720M y TLP Pro 1022M
	PI 115	Inyector de alimentación para XTP y sistemas de control de la serie Pro

ACCESORIOS OPCIONALES

BB 710M

Caja trasera para TLP 710MV, TLP Pro 720M y TLP Pro 1022M

PI 115

Inyector de alimentación para XTP y sistemas de control de la serie Pro

SOFTWARE COMPATIBLE
	Room Agent	Software gratuito para la reserva de salas Extron

SOFTWARE COMPATIBLE

Room Agent

Software gratuito para la reserva de salas Extron

PRODUCTOS SIMILARES
	TLS 1025M	Pantalla de reserva TouchLink de 10" de montaje en pared
	TLS 1035M	Pantalla de reserva TouchLink de 10,1" de montaje en pared

PRODUCTOS SIMILARES

TLS 1025M

Pantalla de reserva TouchLink de 10" de montaje en pared

TLS 1035M

Pantalla de reserva TouchLink de 10,1" de montaje en pared

Especificaciones

TLP Pro 1022M and TLS 1022M

Display

Screen type

TFT Active matrix color LCD display

Size

10.1" (25.7 cm), measured diagonally

Resolution

1024x600, WSVGA

Pixel density

118 PPI

Aspect ratio

17:10

Color depth

18 bit, 262k colors

Transparency

8 bit

Brightness

440 nits (cd/m²)

Contrast

500:1

Backlight

LED

Viewing angle

±70° horizontal, +70°/-50° vertical

Touch screen

Capacitive

Memory

RAM

512 MB

Storage

512 MB

Communication

Ethernet interface

Connector

1 female RJ-45 connector

Data rate

10/100Base-T, half/full duplex with autodetect

Protocols

DHCP, DNS, HTTP, HTTPS, ICMP, SFTP, SSH, TCP/IP, UDP/IP

Default settings

Link speed and duplex level: autodetected
IP address = 192.168.254.251
Subnet mask = 255.255.255.0
Default gateway = 0.0.0.0
DHCP = off
DNS = 127.0.0.1

Software

TLP Pro 1022M

Configuration software

Global Configurator Plus and Professional, GUI Designer

Programming software

Global Scripter

Control apps

Extron Control, iGVE

Resource management software

GlobalViewer Enterprise

Utilities

Toolbelt, Embedded web page

TLS 1022M

Configuration software

Room Agent

Sensors

Motion sensor

On/off

Light sensor

Auto/manual

Audio output

Speaker output

2 stereo, 92 db max SPL @ 0.3m

Frequency response

750 Hz to 20 kHz, ±5 dB

Playback format(s)

Container format

WAV (Microsoft RIFF)

Encoding

LPCM (uncompressed)

Bit Depth

Unsigned 8-bit
Signed 16-bit
Signed 24-bit
Signed 32-bit

Sampling rate

Up to 192 kHz

Audio channels

Mono or stereo

General

Power supply

Not included

Power input requirements

Power over Ethernet (PoE 802.3af, class 3)

Power consumption — Power injector

Device

6.8 watts

Device and power injector

9.7 watts

Ambient temperature/humidity

Storage: -4 to +140 °F (-20 to +60 °C) / 10% to 90%, noncondensing
Operating: +32 to +104 °F (0 to +40 °C) / 10% to 90%, noncondensing

Cooling

Convection, vents on top, back, and bottom

Thermal dissipation — Power injector

Device

23.0 BTU/hr

Device and power injector

33.0 BTU/hr

Mounting

Rack mount

With optional accessories

Furniture or wall mount

With included hardware

Enclosure type

Plastic

Enclosure dimensions

Faceplate

7.58" H x 10.51" W x 0.80" D
(193 mm H x 267 mm W x 20 mm D)

Enclosure

5.11" H x 7.28" W x 0.55" D
(13 mm H x 185 mm W x 14 mm D)
(Allow at least 2.75" [70 mm] depth in the wall/furniture.)

Product weight

2.48 lbs (1.12 kg)

Vibration

ISTA 1A in carton (International Safe Transit Association)

Regulatory compliance

Safety

CE, c-UL, UL

EMI/EMC

CE, C-Tick,FCC Class A, ICES, KCC, VCCI

Environmental

Complies with the appropriate requirements of RoHS and WEEE.

Product warranty

3 years parts and labor; touchpanel display and overlay components are covered for 1 year

NOTE	All nominal levels are at ±10%.

NOTE	Specifications are subject to change without notice.

(4208-D1-013118)

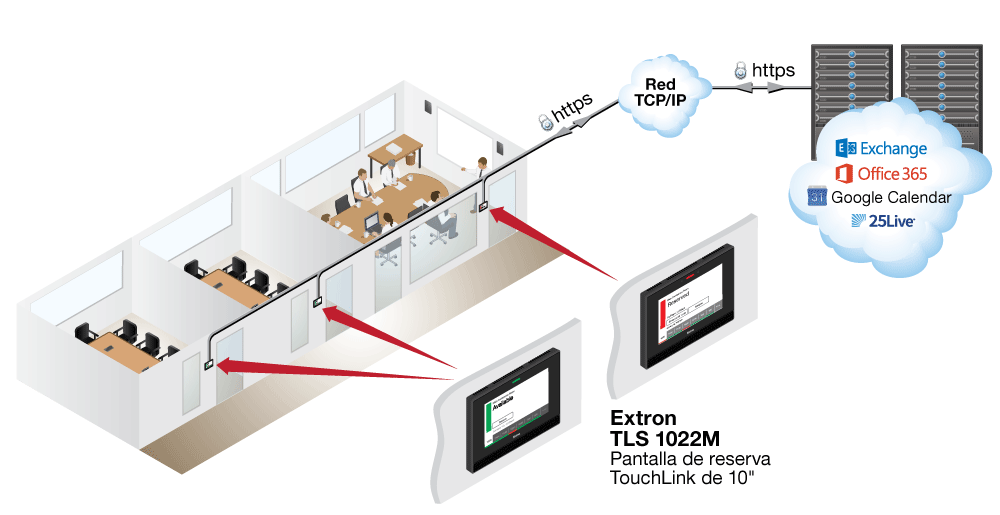

Diagrama

Ilustraciones
