TLS 1025M

Pantalla de reserva TouchLink de 10" de montaje en pared

Características principales

Pantalla táctil de cristal capacitivo de 10" con cristal de borde a borde y una resolución de 1280x800
Pantalla Gorilla Glass^® sólida, resistente a arañazos y manchas
Permite realizar reservas “a la carta” desde la pantalla táctil, el ordenador o cualquier smartphone o tablet que se conecte a Microsoft^® Exchange, Office 365™, Google Calendar™, 25Live^®, EMS, NFS y Ad Astra^®
Admite reserva con código QR para calendarios de Microsoft 365 y Google
Plataforma de reserva de espacios escalable con indicadores de estado y Wayfinder
Sin suscripción anual ni cuotas de mantenimiento

Modelo	Descripción de la versión	Referencia
TSP 3	Protector de pantalla para TouchLink Pro de 10", cantidad 1	70-1293-30
TLS 1025M	Negro, montaje en pared, reserva	60-1566-112
TLS 1025M	Blanco, montaje en pared, reserva	60-1566-113
TLS 1025M	Negro, montaje en pared, reserva	60-1566-102	RETIRADO
TLS 1025M	Blanco, montaje en pared, reserva	60-1566-103	RETIRADO

La TLS 1025M de Extron es una pantalla de reserva TouchLink^® de 10" de montaje en pared diseñada para el ecosistema de reserva de salas de Extron.Esta elegante pantalla de reserva de salas independiente se conecta directamente a varios servicios populares de calendario, y no requiere software de reserva adicional o procesadores externos. Cuenta con una pantalla táctil capacitiva 1280x800 con cristal Gorilla Glass^® de borde a borde que es especialmente resistente a arañazos y manchas. La TLS 1025M también dispone de alimentación a través de Ethernet – PoE que resulta práctica y le permite recibir la alimentación y comunicación a través de un único cable Ethernet. Dos LED luminosos de color rojo y verde permiten ver fácilmente si una sala está ocupada o disponible, incluso desde el pasillo. Además, la TLS 1025M ofrece una fácil integración y es la solución ideal para cualquier entorno que requiera una pantalla de reserva de salas elegante y práctica.

Software Room Agent

Todas las pantallas TLS se configuran con el software Room Agent™ de Extron. Simplemente conecte la pantalla táctil a su ordenador, abra el software gratuito Room Agent, rellene los campos necesarios para formar la interfaz de usuario y listo. Entre las opciones de personalización se incluyen colores personalizados e imágenes de fondo, y la posibilidad de mostrar u ocultar los campos de texto de la interfaz, dependiendo de las preferencias del usuario.

Análisis de la reserva de salas

Las pantallas táctiles de reserva de salas proporcionan la información que necesita para analizar detalladamente el uso de la sala, los patrones de actividad y las tendencias de ocupación en la empresa. Es posible descargar simultáneamente un archivo de actividad de reservas con el uso de la sala y datos de reuniones de múltiples pantallas táctiles. Puede transformar esta información rápidamente disponible con herramientas de análisis de datos para crear potentes informes.

Liberación automática de salas inactivas

Las pantallas TLS equipadas con una entrada digital funcionarán con los sensores de ocupación de la serie OCS 100 de Extron, que supervisan la ocupación de una sala, y tras un periodo de tiempo definido por el usuario, liberan la sala cambiando su estado a disponible. Estos sensores proporcionan una cobertura excepcional utilizando tecnologías de detección ultrasónica e infrarrojos pasivos. Su software integrado es inteligente y adaptativo, permite supervisar de forma automática y continua el entorno, además de ajustar la sensibilidad y configuración del temporizador, proporcionando una detección fiable y duradera y un funcionamiento sin mantenimiento.

Características

Pantalla táctil de cristal capacitivo de 10" con cristal de borde a borde y una resolución de 1280x800

Pantalla Gorilla Glass^® sólida, resistente a arañazos y manchas — El cristal Gorilla Glass de Corning es más fuerte y resistente a arañazos que el cristal estándar, manteniendo a la vez la sensibilidad a las pulsaciones, la saturación de color y el brillo.

Permite realizar reservas “a la carta” desde la pantalla táctil, el ordenador o cualquier smartphone o tablet que se conecte a Microsoft^® Exchange, Office 365™, Google Calendar™, 25Live^®, EMS, NFS y Ad Astra^®

Admite reserva con código QR para calendarios de Microsoft 365 y Google — Los usuarios pueden aprovechar esta característica para autenticar ellos mismos una pantalla TLS y, a continuación, reservar, extender, registrar y liberar reuniones en el panel TLS escaneando un código QR para calendarios Microsoft 365 o Google. Los organizadores de reuniones tendrán permisos de edición exclusivamente para sus propias reuniones.

Plataforma de reserva de espacios escalable con indicadores de estado y Wayfinder — Utilizando el software Room Agent, las pantallas de reserva TLS 1025M también se conectan perfectamente con los sistemas de control de Extron, incluyendo las pantallas táctiles TLP y los sensores de ocupación, para proporcionar una visión unificada y en tiempo real para la gestión AV y el estado de la sala.

Soporta dos factores de autenticación (OAuth) requeridos para Microsoft 365 — Consulte la página de Room Agent para obtener más información sobre el software.

Realiza comandos específicos utilizando el driver del GC Plus TLS — Utiliza las funciones de reserva de salas como la reserva, registro, extensión y liberación de una reunión planificada utilizando el driver del GC Plus TLS.Para ver la lista de funciones, consulta la sección System Templates de la ficha técnica.

Soporte de la función API Calendar ControlScript ampliada para dispositivos de reserva de sala — El firmware TLS es compatible con la plataforma de control IP Link Pro xi de Extron. Se requiere Room Agent v2.4.3 o posterior. Consulta la Demo y la Documentación d la demo del proyecto de muestra de ControlScript para incorporar el archivo RoomSchedulingInterface en proyectos ControlScript.

Nuevo Compatible con el indicador de estado del sistema SSI 100 — Room Agent admite ahora el dispositivo SSI 100 en modo Calendar.

Nuevo Selección desplegable en 25Live — Una nueva selección desplegable para 25Live se ha añadido a la plantilla del dispositivo. Esto permite a los usuarios de 25Live crear el título de un evento de reunión.

Nuevo Actualización del SSH — El SSH v9.8 es soportado ahora por ambas pantallas TLS x25 y TLS 300.

Admite Microsoft 365 GCC High — Las pantallas TLS admiten ahora la función de calendario Government Community Cloud High (GCC High) de Microsoft.

Admite autenticación NTLMv2 — Las pantallas TLS admiten ahora NTLMv2 con protección ampliada.

Sin suscripción anual ni cuotas de mantenimiento

Acceso a través de PIN para las pantallas configuradas con Microsoft 365, Exchange, Google y 25Live, permitiendo a los usuarios aplazar, reservar, registrar y extender una reunión a través de un código PIN (solo en inglés)

Fácil creación de una pantalla táctil o de múltiples con una configuración parecida

Posibilidad de ajuste/vista de la capacidad de la sala a través de la pantalla TLS — Los usuarios ya pueden ver la capacidad de la sala a través de la interfaz de usuario de la pantalla TLS.

Toda la comunicación entre la pantalla táctil y el servidor de calendario está encriptada y es segura

Entrada digital que permite la conexión a un sensor de ocupación, como el OCS 100 de Extron

Datos de uso de salas que ofrecen una visión de las tendencias y actividad — Cada pantalla táctil incluye un archivo de actividad de reservas descargable que le permite generar análisis de uso, patrones de actividad, y tendencias utilizando datos de la empresa u organización.

Proporciona soporte de cuentas de servicio y suplantación — Las pantallas TLS pueden configurarse utilizando una cuenta de servicio con Exchange u Office 365, simplificando las tareas administrativas.

Soporte de la certificación 802.1X en las pantallas TLS, que se puede gestionar mediante el software Toolbelt de Extron

Dos LED luminosos permiten ver fácilmente si una sala está ocupada o disponible, incluso desde el pasillo.

Bandas luminosas en la parte trasera que se reflejan en la superficie de montaje ofreciendo una visibilidad mejorada del estado de la sala

Soporta 27 idiomas — Para obtener la lista completa de idiomas incluidos, consulte la página del Room Agent.

Botón de registro que confirma la asistencia a la reunión planificada y mantiene el estado de reserva de la sala, incluso cuando el comienzo de la reunión se retrasa

Salas de reuniones que quedan disponibles en el mismo momento en el que una reunión planificada ha acabado

Dos temas de color, imágenes de fondo personalizadas y controles de transparencia que proporcionan opciones personalizadas de branding

Formatos personalizables de fecha y hora con una vista preliminar que muestra el aspecto de la GUI en la pantalla táctil

Horas de disponibilidad de la sala personalizables — Permite seleccionar la hora de inicio y fin para la disponibilidad de una sala.

Visualización de los detalles de las reuniones planificadas durante el día directamente en la pantalla TLS

Capacidad de visualizar a los participantes de la reunión para las pantallas configuradas con Microsoft 365, Exchange y Google

Las reuniones planificadas como privadas tendrán los detalles ocultos de forma predeterminada con Microsoft Exchange, Office 365 y Google Calendar

Visualización de hasta 50 caracteres en la sección de detalles de la reunión para pantallas configuradas con Office 365 — La TLS puede mostrar hasta 50 caracteres en la sección de detalles de la reunión para cualquier menú desplegable personalizado seleccionado.

Sección “Meeting Subject” de asunto de la reunión que acepta hasta 2 líneas de texto

Detección automática de Microsoft Exchange y 365 que hace más eficaz la configuración del sistema

El software Room Agent es compatible con las siguientes plataformas de calendario de Microsoft: Microsoft 365, Exchange 2016 y Exchange 2019. Anteriores versiones de Exchange no son compatibles con la integración de calendarios.

Alimentación a través de Ethernet — PoE permite a la pantalla táctil recibir la alimentación y comunicación a través de un único cable Ethernet, eliminando la necesidad de utilizar una fuente de alimentación local.

Todas las actualizaciones de las pantallas se gestionan de forma práctica a través del Room Agent

Montaje en una caja de conexiones de dos gangs o en una pared, atriles o cualquier superficie plana, incluyendo cristal

ACCESORIOS OPCIONALES
	Kits de montaje en ángulo	Para pantallas táctiles TouchLink Pro, serie TLC Pro y pantallas de reserva de salas TouchLink
	MMK 3	Kit de montaje en marcos para la TLS 1025M
	SMK 3	Kit de montaje en superficie para la TLP Pro 1025M y la TLS 1025M
	RWM 2	Kit de montaje empotrado en pared para pantallas TouchLink de 7" y 10"
	OCS 100	Sensores de ocupación
	PI 115	Inyector de alimentación para XTP y sistemas de control de la serie Pro
	Serie TSP	Protectores de pantalla TouchLink

ACCESORIOS OPCIONALES

Kits de montaje en ángulo

Para pantallas táctiles TouchLink Pro, serie TLC Pro y pantallas de reserva de salas TouchLink

MMK 3

Kit de montaje en marcos para la TLS 1025M

SMK 3

Kit de montaje en superficie para la TLP Pro 1025M y la TLS 1025M

RWM 2

Kit de montaje empotrado en pared para pantallas TouchLink de 7" y 10"

OCS 100

Sensores de ocupación

PI 115

Inyector de alimentación para XTP y sistemas de control de la serie Pro

Serie TSP

Protectores de pantalla TouchLink

PRODUCTOS RELACIONADOS
	SSI 100	Indicadores de estado del sistema
	TLS 525M	Pantalla de reserva TouchLink de 5" de montaje en pared
	TLS 835M	Pantalla de reserva TouchLink de 8" de montaje en pared
	TLSI 201	Interfaz Wayfinder interactiva

PRODUCTOS RELACIONADOS

SSI 100

Indicadores de estado del sistema

TLS 525M

Pantalla de reserva TouchLink de 5" de montaje en pared

TLS 835M

Pantalla de reserva TouchLink de 8" de montaje en pared

TLSI 201

Interfaz Wayfinder interactiva

SOFTWARE COMPATIBLE
	Room Agent	Software gratuito para la reserva de salas Extron

SOFTWARE COMPATIBLE

Room Agent

Software gratuito para la reserva de salas Extron

PRODUCTOS SIMILARES
	TLS 1035M	Pantalla de reserva TouchLink de 10,1" de montaje en pared

PRODUCTOS SIMILARES

TLS 1035M

Pantalla de reserva TouchLink de 10,1" de montaje en pared

Especificaciones

TLP Pro 1025M Series and TLS 1025M

Display

Screen type

TFT Active matrix Color LCD

Size

10.1" (25.7 cm), measured diagonally

Resolution

1280x800 (WXGA)

Pixel density

149 PPI

Aspect ratio

16:10

Color depth

24 bit, 16.7 million colors

Transparency

8 bit

Brightness

420 nits (cd/m²)

Contrast

800:1

Backlight

LED

Viewing angle

±85° horizontal, ±85° vertical

Touch screen

Capacitive

Memory

RAM

2 GB

Storage

8 GB

Ethernet

Connectors

1 female RJ-45 connector

Data rate

10/100/1000Base-T, half/full duplex with autodetect

Protocols

DHCP, DNS, HTTP, HTTPS, ICMP, IEEE 802.1x, SFTP, SSH, TCP/IP, UDP/IP

Default settings

Link speed and duplex level: autodetected
IP address = 192.168.254.251
Subnet mask = 255.255.255.0
Default gateway = 0.0.0.0
DHCP = off
DNS = 127.0.0.1

Software

TLP Pro 1025M

Configuration software

Global Configurator Plus and Professional, GUI Designer

Programming software

ControlScript Programming

Control apps

Extron Control

Resource management software

GlobalViewer Enterprise

Utilities

Toolbelt, Embedded web page

TLS 1025M

Configuration software

Room Agent

Sensors

Motion sensor

On/off

Light sensor

Auto/manual

USB

Quantity/type

1 high-speed USB 2.0 device

Connectors

1 micro-B receptacle

Standards

USB 2.0, USB 1.1, USB 1.0 compatible

Max. data rates

Low speed (1.5 Mbps), full speed (12 Mbps), high speed (480 Mbps)

Digital input

Quantity/type

1 digital input (configurable)

Connectors

(1) 3.5 mm captive screw connector, 2 pole

Digital inputs

Input voltage range

0 to 24 VDC, clamped at +30 VDC

Input impedance

≥10k ohms

Programmable pullup

1k ohms to +5 VDC

Threshold low to high

2.8 VDC

Threshold high to low

2.0 VDC

Pin configuration

1 = Digital input, 1 = Gnd

Audio output

Speaker output

2 mono, 89 dB Max. SPL @ 0.1 m

Frequency response

750 Hz to 20 kHz, ±5 dB

Playback format(s)

Container format

WAV (Microsoft RIFF)

Encoding

LPCM (uncompressed)

Bit depth

Unsigned 8-bit
Signed 16-bit
Signed 24-bit
Signed 32-bit

Sampling rate

Up to 192 kHz

Audio channels

Mono or stereo

General

Power supply

Not included

Power input requirements

Power over Ethernet (PoE 802.3af, class 3)

Power consumption — Power injector (XTP PI 100)

Device

12.9 watts

Device and power injector

14.7 watts

Auxiliary power output

USB

5 VDC, 275 mA

Ambient temperature/humidity

Storage: -4 to +140 °F (-20 to +60 °C) / 10% to 90%, noncondensing
Operating: +32 to +104 °F (0 to +40 °C) / 10% to 90%, noncondensing

Cooling

Convection, vents on back

Thermal dissipation — Power injector (XTP PI 100)

Device

39.3 BTU/hr

Device and power injector

45.3 BTU/hr

Mounting

Wall, furniture, glass, or rack

Enclosure type

Plastic

Enclosure dimensions

6.84" H x 10.13" W x 1.26" D
(174 mm H x 257 mm W x 32 mm D)
Touchpanel projects 0.65" (17 mm) from the mounting surface

Product weight

2.05 lbs (0.92 kg)

Regulatory compliance

BIS, CE, c-UL, UL, C-Tick, FCC Class A, ICES, KC, VCCI, RoHS, and WEEE.

Product warranty

3 years parts and labor; touchpanel display and overlay components are covered for 1 year

NOTE	All nominal levels are at ±10%.

NOTE	Specifications are subject to change without notice.

(6089-D6)

Dimensiones y pesos de los envíos
Referencia	Altura	Anchura	Profundidad	Peso
60-1566-112	7,0 cm	33,8 cm	23,2 cm	1,32 kg
60-1566-113	7,0 cm	33,8 cm	23,2 cm	1,32 kg

Diagrama

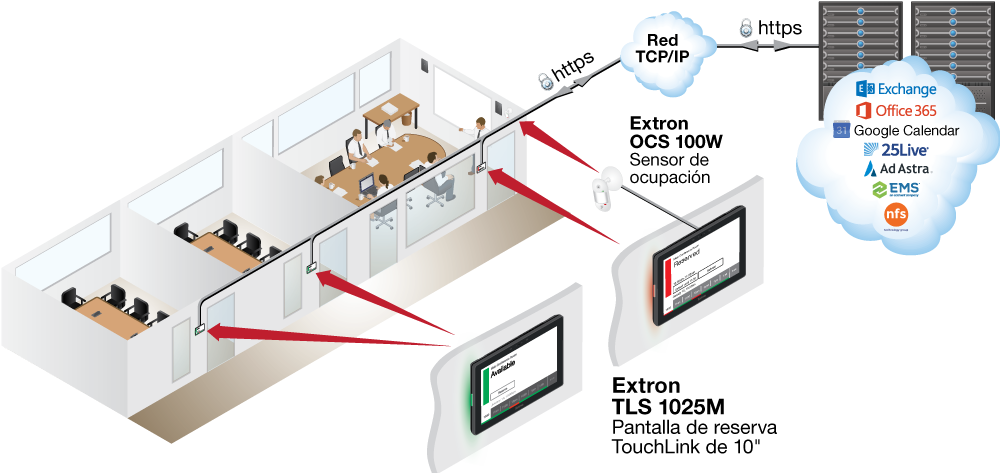

Reserva de salas con sensor de ocupación Diagram

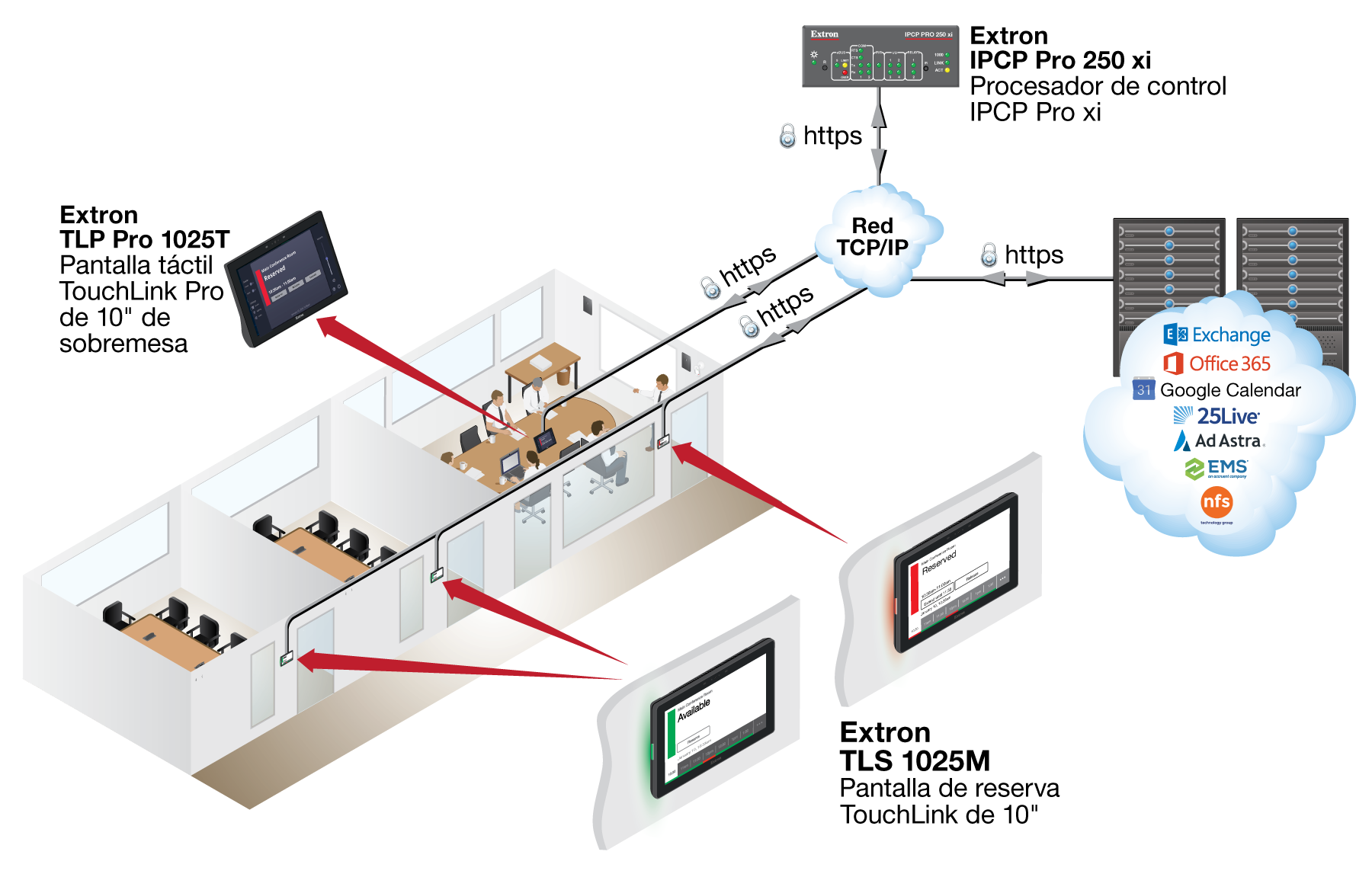

Reserva de salas con el driver del GC Plus TLS Diagram
