TLS 525M

Pantalla de reserva TouchLink de 5" de montaje en pared

Características principales

Pantalla táctil de cristal capacitivo de 5" con cristal de borde a borde y una resolución de 800x480
Pantalla Gorilla Glass^® sólida, resistente a arañazos y manchas
Permite realizar reservas a petición desde la pantalla táctil, el ordenador o cualquier smartphone o tablet que se conecte a Microsoft^® Exchange, Office 365™, Google Calendar™, 25Live^®, EMS, NFS y Ad Astra^®
Admite reserva con código QR para calendarios de Microsoft 365 y Google
Soporta dos factores de autenticación (OAuth) requeridos para Microsoft 365
Opciones de autentificación para Microsoft 365 alternativas

Modelo	Descripción de la versión	Referencia
TSP 1	Protector de pantalla para TouchLink Pro de 5", cantidad 1	70-1293-10
TLS 525M	Negro, montaje en pared, reserva	60-1561-102
TLS 525M	Blanco, montaje en pared, reserva	60-1561-103
TLS 525M	Blanco, montaje en pared, reserva	60-1561-113
TLS 525M	Negro, montaje en pared, reserva	60-1561-112	RETIRADO

La TLS 525M de Extron es una pantalla de reserva TouchLink^® de 5" de montaje en pared diseñada para los sistemas de reserva de salas Extron. Esta elegante pantalla de reserva de salas independiente se conecta directamente a varios servicios populares de calendario, y no requiere software de reserva adicional o procesadores externos. Cuenta con una pantalla táctil capacitiva 800x480 con cristal Gorilla Glass^® de borde a borde que es especialmente resistente a arañazos y manchas. La TLS 525M también dispone de alimentación a través de Ethernet – PoE que resulta práctica y le permite recibir la alimentación y comunicación a través de un único cable Ethernet. Dos LED luminosos de color rojo y verde permiten ver fácilmente si una sala está ocupada o disponible, incluso desde el pasillo. Además, la TLS 525M ofrece una fácil integración y es la solución ideal para cualquier entorno que requiera una pantalla de reserva de salas elegante y práctica.

Software Room Agent

Todas las pantallas TLS se configuran con el software Room Agent™ de Extron. Simplemente conecta la pantalla táctil a tu ordenador, abre el software gratuito Room Agent, rellena los campos necesarios para formar la interfaz de usuario y listo. Entre las opciones de personalización se incluyen colores a elegir e imágenes de fondo, y la posibilidad de mostrar u ocultar los campos de texto de la interfaz, dependiendo de las preferencias del usuario.

Análisis de la reserva de salas

Las pantallas táctiles de reserva de salas proporcionan la información que necesita para analizar detalladamente el uso de la sala, los patrones de actividad y las tendencias de ocupación en la empresa. Es posible descargar un archivo de actividad de reservas con el uso de la sala y datos de reuniones de cada pantalla táctil. Puedes transformar esta información rápidamente disponible con herramientas de análisis de datos para crear potentes informes.

Liberación automática de salas vacías

Cualquier pantalla TLS equipada con una entrada digital funcionará con los sensores de ocupación de la serie OCS 100 de Extron, que supervisan la ocupación de una sala, y tras un periodo de tiempo definido por el usuario, liberan la sala cambiando su estado a disponible. Estos sensores proporcionan una cobertura excepcional utilizando tecnologías de detección ultrasónica e infrarrojos pasivos. Su software integrado es inteligente y adaptativo, permite supervisar de forma automática y continua el entorno, además de ajustar la sensibilidad y configuración del temporizador, proporcionando una detección fiable y duradera y un funcionamiento sin mantenimiento.

Características

Pantalla táctil de cristal capacitivo de 5" con cristal de borde a borde y una resolución de 800x480

Pantalla Gorilla Glass^® sólida, resistente a arañazos y manchas — El cristal Gorilla Glass de Corning es más fuerte y resistente a arañazos que el cristal estándar, manteniendo a la vez la sensibilidad a las pulsaciones, la saturación de color y el brillo.

Permite realizar reservas a petición desde la pantalla táctil, el ordenador o cualquier smartphone o tablet que se conecte a Microsoft^® Exchange, Office 365™, Google Calendar™, 25Live^®, EMS, NFS y Ad Astra^®

Admite reserva con código QR para calendarios de Microsoft 365 y Google — Los usuarios pueden aprovechar esta característica para autenticar ellos mismos una pantalla TLS y, a continuación, reservar, extender, registrar y liberar reuniones en el panel TLS escaneando un código QR para calendarios Microsoft 365 o Google. Los organizadores de reuniones tendrán permisos de edición exclusivamente para sus propias reuniones.

Soporta dos factores de autenticación (OAuth) requeridos para Microsoft 365 — Consulta la página de Room Agent para obtener más información sobre el software.

Opciones de autentificación para Microsoft 365 alternativas — Los administradores disponen ahora de nuevas opciones de autentificación para Microsoft 365 utilizando el método de clave secreta de cliente o el de carga de certificado con el Room Agent para extender la conexión entre la pantalla TLS y el servidor. Estos nuevos procesos de trabajo son admitidos por los dispositivos TLS x25 y TLS 300 y requieren permisos de la aplicación MSGraph en Microsoft Azure.

Realiza comandos específicos utilizando el driver del GC Plus TLS — Utiliza las funciones de reserva de salas como la reserva, registro, extensión y liberación de una reunión planificada utilizando el driver del GC Plus TLS.Para ver la lista de funciones, consulta la sección System Templates de la ficha técnica.

Soporte de la función API Calendar ControlScript ampliada para dispositivos de reserva de sala — El firmware TLS es compatible con la plataforma de control IP Link Pro xi de Extron. Se requiere Room Agent v2.4.3 o posterior. Consulta la Demo y la Documentación d la demo del proyecto de muestra de ControlScript para incorporar el archivo RoomSchedulingInterface en proyectos ControlScript.

Compatible con el indicador de estado del sistema SSI 100 — Room Agent admite ahora el dispositivo SSI 100 en modo Calendar.

Selección desplegable en 25Live — Una nueva selección desplegable para 25Live se ha añadido a la plantilla del dispositivo. Esto permite a los usuarios de 25Live crear el título de un evento de reunión.

Actualización del SSH — El SSH v9.8 es soportado ahora por ambas pantallas TLS x25 y TLS 300.

Admite Microsoft 365 GCC High — Las pantallas TLS admiten ahora la función de calendario Government Community Cloud High (GCC High) de Microsoft.

Admite autenticación NTLMv2 — Las pantallas TLS admiten ahora NTLMv2 con protección ampliada.

Sin suscripción anual ni cuotas de mantenimiento

Soporte de la certificación 802.1X en las pantallas TLS, que se puede gestionar mediante el software Toolbelt de Extron

Dos LED luminosos permiten ver fácilmente si una sala está ocupada o disponible, incluso desde el pasillo.

Acceso a través de PIN para las pantallas configuradas con Microsoft 365, Exchange, Google y 25Live, permitiendo a los usuarios aplazar, reservar, registrar y extender una reunión a través de un código PIN (sólo en inglés)

Soporta 27 idiomas — Para obtener la lista completa de idiomas incluidos, consulta la página del Room Agent.

Fácil creación de una pantalla táctil o de múltiples con una configuración parecida

Botón de registro que confirma la asistencia a la reunión planificada y mantiene el estado de reserva de la sala, incluso cuando el comienzo de la reunión se retrasa

Posibilidad de ajuste/vista de la capacidad de la sala a través de la pantalla TLS — Los usuarios ya pueden ver la capacidad de la sala a través de la interfaz de usuario de la pantalla TLS.

Salas de reuniones que quedan disponibles en el mismo momento en el que una reunión planificada ha acabado

Toda la comunicación entre la pantalla táctil y el servidor de calendario está encriptada y es segura

Entrada digital que permite la conexión a un sensor de ocupación, como el OCS 100 de Extron

Dos temas de color, imágenes de fondo personalizadas y controles de transparencia que proporcionan opciones personalizadas de branding

Formatos personalizables de fecha y hora con una vista preliminar que muestra el aspecto de la GUI en la pantalla táctil

Datos de uso de salas que ofrecen una visión de las tendencias y actividad — Cada pantalla táctil incluye un archivo de actividad de reservas descargable que le permite generar análisis de uso, patrones de actividad, y tendencias utilizando datos de la empresa u organización.

Proporciona soporte de cuentas de servicio y suplantación — Las pantallas TLS pueden configurarse utilizando una cuenta de servicio con Exchange u Office 365, simplificando las tareas administrativas.

Horas de disponibilidad de la sala personalizables — Permite seleccionar la hora de inicio y fin para la disponibilidad de una sala.

Visualización de los detalles de las reuniones planificadas durante el día directamente en la pantalla TLS

Capacidad de visualizar a los participantes de la reunión para las pantallas configuradas con Microsoft 365, Exchange y Google

Las reuniones planificadas como privadas tendrán los detalles ocultos de forma predeterminada con Microsoft^® Exchange, Office 365™ y Google Calendar™

Visualización de hasta 50 caracteres en la sección de detalles de la reunión para pantallas configuradas con Office 365™ y Microsoft^® Exchange — La TLS puede mostrar hasta 50 caracteres en la sección de detalles de la reunión para cualquier menú desplegable personalizado seleccionado.

Sección “Meeting Subject” de asunto de la reunión que acepta hasta 2 líneas de texto

Detección automática de Microsoft Exchange y 365 que hace más eficaz la configuración del sistema

El software Room Agent es compatible con las siguientes plataformas de calendario de Microsoft: Microsoft 365, Exchange 2016 y Exchange 2019. Anteriores versiones de Exchange no son compatibles con la integración de calendarios.

Alimentación a través de Ethernet — PoE permite a la pantalla táctil recibir alimentación y comunicación a través de un único cable Ethernet, eliminando la necesidad de utilizar una fuente de alimentación local.

Todas las actualizaciones de las pantallas se gestionan de forma práctica a través del Room Agent

Montaje en una caja de conexiones de un gang o en una pared, atriles o cualquier superficie plana, incluyendo cristal

Soporta los kits opcionales de montaje empotrado en pared RWM 1 y de montaje en superficie SMK 1

ACCESORIOS OPCIONALES
	Kits de montaje en ángulo	Para pantallas táctiles TouchLink Pro, serie TLC Pro y pantallas de reserva de salas TouchLink
	MMK 1	Kit de montaje en marcos para la TLS 525M
	SMK 1	Kit de montaje en superficie para la TLP Pro 525M y la TLS 525M
	RWM 1	Kit de montaje empotrado en pared para la TLP Pro 525M, TLC Pro 526M y la TLS 525M
	OCS 100	Sensores de ocupación
	PI 115	Inyector de alimentación para XTP y sistemas de control de la serie Pro
	Serie TSP	Protectores de pantalla TouchLink

ACCESORIOS OPCIONALES

Kits de montaje en ángulo

Para pantallas táctiles TouchLink Pro, serie TLC Pro y pantallas de reserva de salas TouchLink

MMK 1

Kit de montaje en marcos para la TLS 525M

SMK 1

Kit de montaje en superficie para la TLP Pro 525M y la TLS 525M

RWM 1

Kit de montaje empotrado en pared para la TLP Pro 525M, TLC Pro 526M y la TLS 525M

OCS 100

Sensores de ocupación

PI 115

Inyector de alimentación para XTP y sistemas de control de la serie Pro

Serie TSP

Protectores de pantalla TouchLink

PRODUCTOS RELACIONADOS
	TLS 835M	Pantalla de reserva TouchLink de 8" de montaje en pared
	TLS 1035M	Pantalla de reserva TouchLink de 10,1" de montaje en pared
	SSI 100	Indicadores de estado del sistema
	TLSI 201	Interfaz Wayfinder interactiva

PRODUCTOS RELACIONADOS

TLS 835M

Pantalla de reserva TouchLink de 8" de montaje en pared

TLS 1035M

Pantalla de reserva TouchLink de 10,1" de montaje en pared

SSI 100

Indicadores de estado del sistema

TLSI 201

Interfaz Wayfinder interactiva

SOFTWARE COMPATIBLE
	Room Agent	Software gratuito para la reserva de salas Extron

SOFTWARE COMPATIBLE

Room Agent

Software gratuito para la reserva de salas Extron

Especificaciones

TLP Pro 525M Series and TLS 525M

Display

Screen type

TFT Active matrix color LCD

Size

5" (12.7 cm), measured diagonally

Resolution

800x480 (WVGA)

Pixel density

186.6 PPI

Aspect ratio

5:3

Color depth

24 bit, 16.7 million colors

Transparency

8 bit

Brightness

850 nits (cd/m2)

Contrast

700:1

Backlight

LED

Viewing angle

±70° horizontal, ±70° vertical

Touch screen

Capacitive

Storage

SDRAM

2 GB

Flash

8 GB

Ethernet

Connectors

1 female RJ-45 connector

Data rate

10/100/1000Base-T, half/full duplex with autodetect

Protocols

DHCP, DNS, HTTP, HTTPS, ICMP, IEEE 802.1x, SFTP, SSH, TCP/IP, UDP/IP

Default settings

Link speed and duplex level = autodetected
IP address = 192.168.254.251
Subnet mask = 255.255.255.0
Default gateway = 0.0.0.0
DHCP = off
DNS = 127.0.0.1

Software

TLP Pro 525M

Configuration software

Global Configurator Plus and Professional, GUI Designer

Programming software

ControlScript Programing

Control apps

Extron Control

Resource management software

GlobalViewer Enterprise

Utilities

Toolbelt, Embedded web page

TLS 525M

Configuration software

Room Agent

Sensors

Motion sensor

On/off

Light sensor

Auto/manual

USB

Quantity/type

1 high-speed USB 2.0

Connectors

1 Micro-B receptacle

Standards

USB 2.0, USB 1.1, USB 1.0 compatible

Max. data rates

Low speed (1.5 Mbps), full speed (12 Mbps), high speed (480 Mbps)

Digital input

Quantity/type

1 digital input (configurable)

Connectors

(1) 3.5 mm captive screw connector, 2 pole

Digital inputs

Input voltage range

0 to 24 VDC, clamped at +30 VDC

Input impedance

≥10k ohms

Programmable pullup

1k ohms to +5 VDC

Threshold low to high

2.8 VDC

Threshold high to low

2.0 VDC

Pin configuration

1 = Digital input, 1 = Gnd

Audio output

Speaker output

1 mono, 89 dB Max. SPL @ 0.1 m

Frequency response

750 Hz to 20 kHz, ±5 dB

Playback format(s)

Container format

WAV (Microsoft RIFF)

Encoding

LPCM (uncompressed)

Bit depth

Unsigned 8-bit
Signed 16-bit
Signed 24-bit
Signed 32-bit

Sampling rate

Up to 192 kHz

Audio channels

Mono or stereo

General

Power supply

Not included

Power input requirements

Power over Ethernet (PoE 802.3af, class 3)

Power consumption — Power injector (XTP PI 100)

Device

6.5 watts

Device and power injector

9.3 watts

Auxiliary power output

USB

5 VDC, 275 mA

Ambient temperature/humidity

Storage: -4 to +140 °F (-20 to +60 °C) / 10% to 90%, noncondensing
Operating: +32 to +104 °F (0 to +40 °C) / 10% to 90%, noncondensing

Cooling

Convection, vents on back

Thermal dissipation — Power injector (XTP PI 100)

Device

17.3 BTU/hr

Device and power injector

26.9 BTU/hr

Mounting

Wall, furniture, glass, or rack

Enclosure type

Plastic

Enclosure dimensions

4.03" H x 6.08" W x 1.22" D
(102 mm H x 154 mm W x 31 mm D)
Touchpanel projects 0.97" (25 mm) from the mounting surface

Product weight

0.80 lbs (0.36 kg)

Regulatory compliance

BIS, CE, C-Tick, c-UL,FCC Class B, ICES, RoHS, UL, VCCI, WEEE

Product warranty

3 years parts and labor; touchpanel display and overlay components are covered for 1 year

NOTE	All nominal levels are at ±10%.

NOTE	Specifications are subject to change without notice.

(6084-D6)

Dimensiones y pesos de los envíos
Referencia	Altura	Anchura	Profundidad	Peso
60-1561-102	7,0 cm	22,9 cm	17,5 cm	0,64 kg
60-1561-103	7,0 cm	22,9 cm	17,5 cm	0,64 kg
60-1561-113	7,0 cm	22,9 cm	17,5 cm	0,64 kg

Diagrama

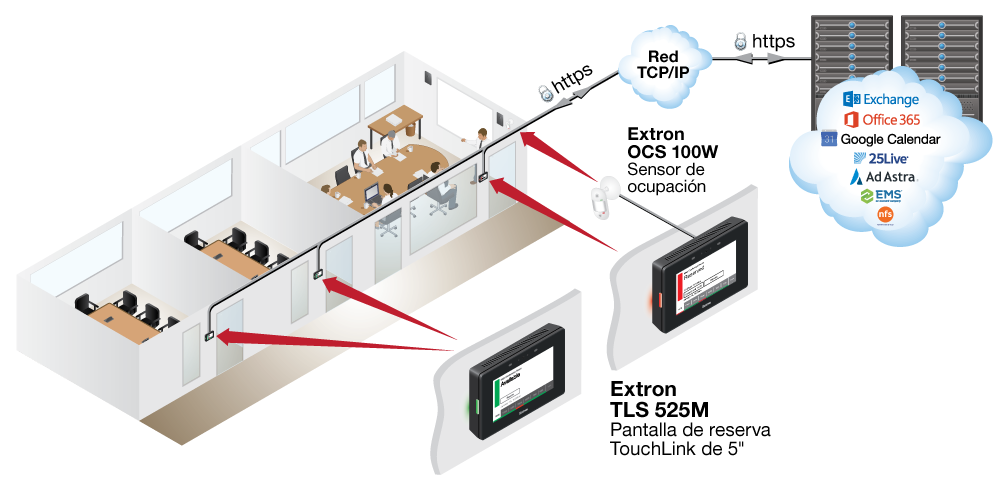

Reserva de salas con sensor de ocupación Diagram

Reserva de salas con el driver del GC Plus TLS Diagram
