Serie UCS 910

Extensores USB 5Gbps de par trenzado

Características principales

Extiende periféricos USB hasta 100 m (330 ft) a través de cable CAT 6A
Compatible con USB 5Gbps
Dispone de conexiones USB‑C para dispositivos host y periféricos
Transmisor que puede ser alimentado por el receptor o la fuente de alimentación opcional
Receptor que dispone de puertos de periféricos USB-C y USB-A que proporcionan 5 V, 900 mA en cada puerto

Modelo	Descripción de la versión	Referencia
UCS TR 910 Kit	Kit extensor USB 5Gbps de par trenzado	42-375-01

La serie UCS 910 de extensores USB 5 Gbps de par trenzado extienden señales de datos USB desde dispositivos periféricos a un ordenador host a través de cable de par trenzado. Compatibles con USB 3, incluyendo estándares anteriores, soportan tasas de datos de USB 5Gbps hasta 100 m (330 ft) a través de un cable CAT 6A. El UCS TR 910 Kit incluye un transmisor, receptor con fuente de alimentación y soportes ZipClip^® para una instalación segura en mobiliario, detrás de un dispositivo de visualización o bajo un escritorio. El transmisor dispone de una conexión host USB‑C y puede recibir alimentación del receptor o localmente con una fuente de alimentación opcional. El receptor dispone de un hub USB de dos puertos USB‑C y USB‑A para la conexión a periféricos remotos. La serie UCS 910 extiende fácilmente cámaras USB, videobars, sistemas de conferencia y periféricos como dispositivos de almacenamiento masivo en entornos de AV profesional.

Soporta además herramientas de anotación, pizarras interactivas, auriculares, altavoces y una amplia variedad de otros dispositivos USB. Con tasas de datos hasta USB 5 Gbps y soporte de USB 3 y estándares anteriores, la serie UCS 910 es ideal para salas de formación, salas de tribunales, espacios de conferencias, clases y aulas universitarias en las que se requiere extensión de USB de alto rendimiento.

Características

Extiende periféricos USB hasta 100 m (330 ft) a través de cable CAT 6A — Soporta completamente tasas de datos hasta USB 5Gbps cuando se utiliza con cable de par trenzado blindado CAT 6A. Para un rendimiento óptimo se recomienda utilizar cableado de par trenzado blindado con un tamaño de conductor central sólido de 22 AWG o mejor.

Compatible con USB 5Gbps — Soporta tasas de datos hasta USB 5Gbps para dispositivos como cámaras USB y otros periféricos, así como dispositivos USB 2 y USB 1 anteriores.

Dispone de conexiones USB‑C para dispositivos host y periféricos — Utiliza conexiones USB-C comunes para conexiones de ordenador portátil y dispositivo.

Transmisor que puede ser alimentado por el receptor o la fuente de alimentación opcional — No se requiere una fuente de alimentación del transmisor (referencia 70-1175-01) para una instalación más rápida y con menos elementos que instalar.

Receptor que dispone de puertos de periféricos USB-C y USB-A que proporcionan 5 V, 900 mA en cada puerto — Permite una conexión simultánea a múltiples dispositivos periféricos como cámaras USB, el Annotator de Extron, dispositivos de almacenamiento masivo, teclados y ratones.

Se incluyen kits de montaje ZipClip^® patentado para la fácil instalación — Permite un montaje rápido y seguro en raíles de rack, mesas, bandejas y atriles.

Indicadores LED del estado en tiempo real para la resolución de problemas y la supervisión — Proporciona confirmación visual de la actividad del puerto entre un host activo y cada dispositivo periférico conectado.

Incluye soportes con brida para cables LockIt^® Plus — Fijan de forma segura los cables HDMI o USB‑C^® a un dispositivo, eliminando el riesgo de desconexión.

Carcasa de metal de 2,5 cm (1 in) de altura y un octavo de ancho de rack — Carcasa compacta y de perfil reducido que permite una instalación discreta en muebles o detrás de una pantalla plana.

Fuente de alimentación del receptor externa Everlast^® de Extron incluida — Proporciona compatibilidad a nivel mundial, con alta fiabilidad demostrada y bajo consumo eléctrico.

7 años de garantía para piezas y mano de obra con las fuentes de alimentación Everlast de Extron

Extron recomienda los cables de la serie USBC Pro para su uso con este producto.

Extron recomienda el cable USBC para aplicaciones de vídeo y datos por debajo de 1,8 m (6 ft).

ACCESORIOS INCLUIDOS
	ZipClip 200	Kit de montaje para productos con 1/8 y 1/4 de ancho de rack	101-001-01

ACCESORIOS INCLUIDOS

ZipClip 200

Kit de montaje para productos con 1/8 y 1/4 de ancho de rack

101-001-01

ACCESORIOS OPCIONALES
	USBC	Cable USB-C^® de 5 Gbps con entrega de vídeo 4K y 60 W de potencia
	XTP DTP 22	Cable de par trenzado blindado para los XTP Systems y los DTP Systems
	Serie XTP DTP 22P	Cables de par trenzado blindado con terminación de precisión para XTP Systems y DTP Systems - Plenum
	Fuente de alimentación de escritorio de la serie PS	Fuentes de alimentación de repuesto de 12 V con ZipClip

ACCESORIOS OPCIONALES

USBC

Cable USB-C^® de 5 Gbps con entrega de vídeo 4K y 60 W de potencia

XTP DTP 22

Cable de par trenzado blindado para los XTP Systems y los DTP Systems

Serie XTP DTP 22P

Cables de par trenzado blindado con terminación de precisión para XTP Systems y DTP Systems - Plenum

Fuente de alimentación de escritorio de la serie PS

Fuentes de alimentación de repuesto de 12 V con ZipClip

PRODUCTOS SIMILARES
	Serie UCS 900	Extensores USB 5 Gbps de fibra óptica

PRODUCTOS SIMILARES

Serie UCS 900

Extensores USB 5 Gbps de fibra óptica

Especificaciones

UCS T 911 and UCS R 912

USB — Transmitter

USB Type-C features supported

USB data

USB Max data rates

up to USB 5Gbps

Data transfer types

Bulk, Control, Interrupt, and Isochronous

Maximum built-in USB hubs

Minimum built-in USB hubs

USB — Receiver

USB Type-C features supported

USB data

USB Max data rates

up to USB 5Gbps

Data transfer types

Bulk, Control, Interrupt, and Isochronous

Maximum built-in USB hubs

Minimum built-in USB hubs

USB host port - Tx unit

Number/signal type

1 USB

Connectors

1 female USB Type-C

USB host support

xHCI (USB 3.2), EHCI (USB 2.0), OHCI/UHCI (USB 1.1)

USB device ports - Rx unit

Number/signal type

(2) USB

Connectors

1 female USB 3.2 Type-A, 1 female USB 3.2 Type-C

USB standards

USB 3.2, USB 2.0, USB 1.1

Available USB power

900 mA per USB port

USB Max data rates

up to USB 5Gbps

Available USB device power

USB Type-C

900 mA

USB 3.2 Type-A

900 mA

Interconnection between transmitter and receiver

Connectors

1 female RJ-45 per unit

Termination standards

TIA 568B

Signal transmission distance

100 m

Cable requirements

Solid Conductor, 22 AWG or better

Cable recommendations

400 MHz bandwidth, STP (Shielded Twisted Pair)

Communication

USB control port

1 front panel, female, USB Type-C

Quantity/type

1 female USB Type-C

USB version

USB full speed

Program control

Extron Simple Instruction Set (SIS), Extron Product Configuration Software (PCS)

General

Power supply

External

Transmitter (optional)

Input: 100-240 VAC, 50-60 Hz
Output: 12 VDC, 0.5 A, 6 watts

Receiver (included)

Input: 100-240 VAC, 50-60 Hz
Output: 12 VDC, 2.0 A, 24 watts

Power consumption

Transmitter

Device

1.7 watts

Device and power supply

2.0 watts

NOTE	Transmitter can be powered by an optional external power supply or the Receiver.

Receiver

Device

14.4 watts

Device and power supply

16.4 watts

Temperature/humidity

Storage: -40 to +158 °F (-40 to +70 °C) / 10% to 90%, noncondensing
Operating: +32 to +122 °F (0 to +50 °C) / 10% to 90%, noncondensing

Cooling

Convection, no vents

Thermal dissipation

Transmitter

Device

8.6 BTU/hr

Device and power supply

10.4 BTU/hr

Receiver

Device

17.3 BTU/hr

Device and power supply

23.8 BTU/hr

Mounting

Rack mount

Yes, with optional rack shelf or rack mounting brackets

Furniture or wall mount

Yes, with included ZipClip kits

Enclosure type

Metal

Enclosure dimensions

Transmitter/Receiver

1.0" H x 4.3" W x 6.0" D
2.5 cm H x 10.9 cm W x 15.2 cm D (depth excludes connectors)

Product weight

3.1 lbs (1.40 kg)

Transmitter

1.9 lbs (0.87 kg)

Receiver

1.9 lbs (0.87 kg)

Regulatory compliance

CE, c-UL, KCC, UL, C-tick, FCC Class A, ICES, VCCI Class A, Complies with the appropriate requirements of RoHS, WEEE

Product warranty

3 years parts and labor

Everlast power supply warranty

7 years parts and labor

NOTE	All nominal levels are at ±10%.

NOTE	Specifications are subject to change without notice.

(6639-D3)

Dimensiones y pesos de los envíos
Referencia	Altura	Anchura	Profundidad	Peso
42-375-01	21,7 cm	24,8 cm	22,9 cm	1,41 kg

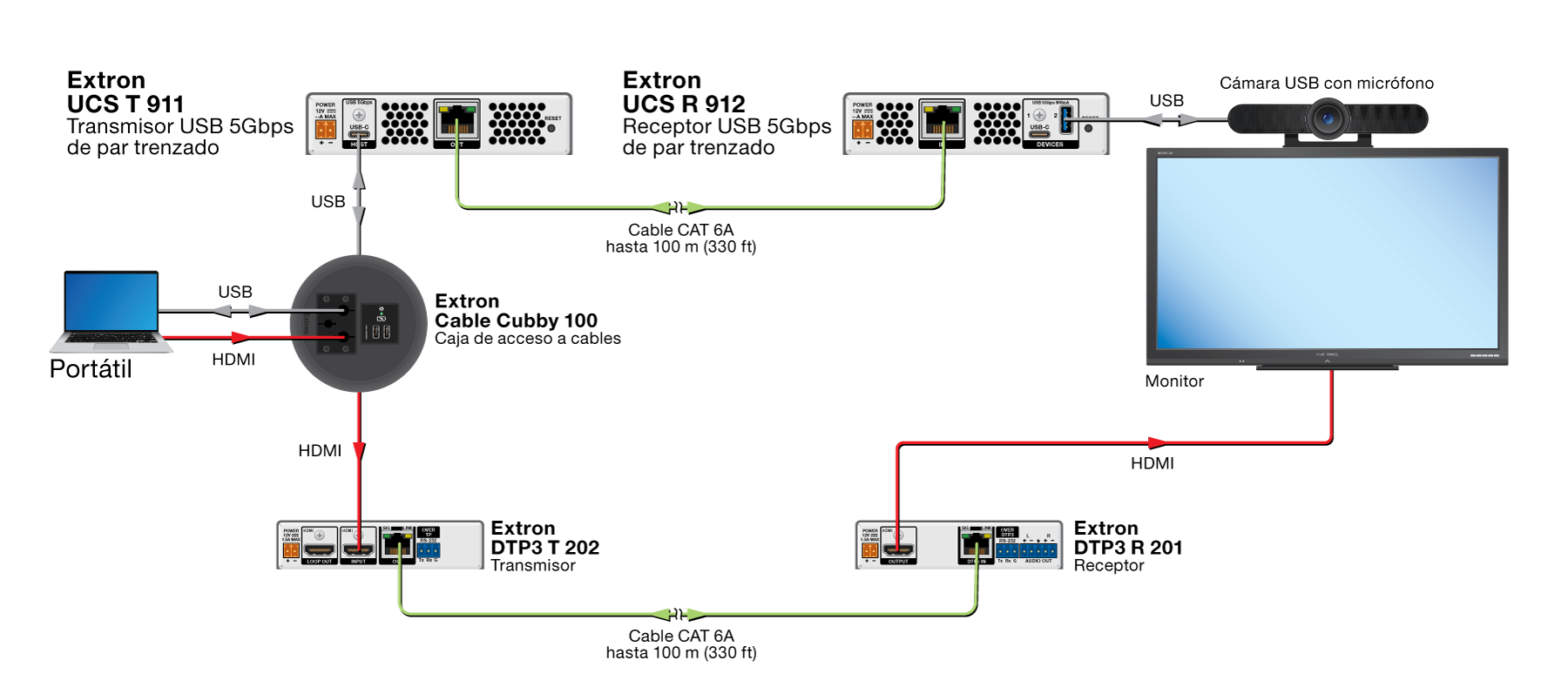

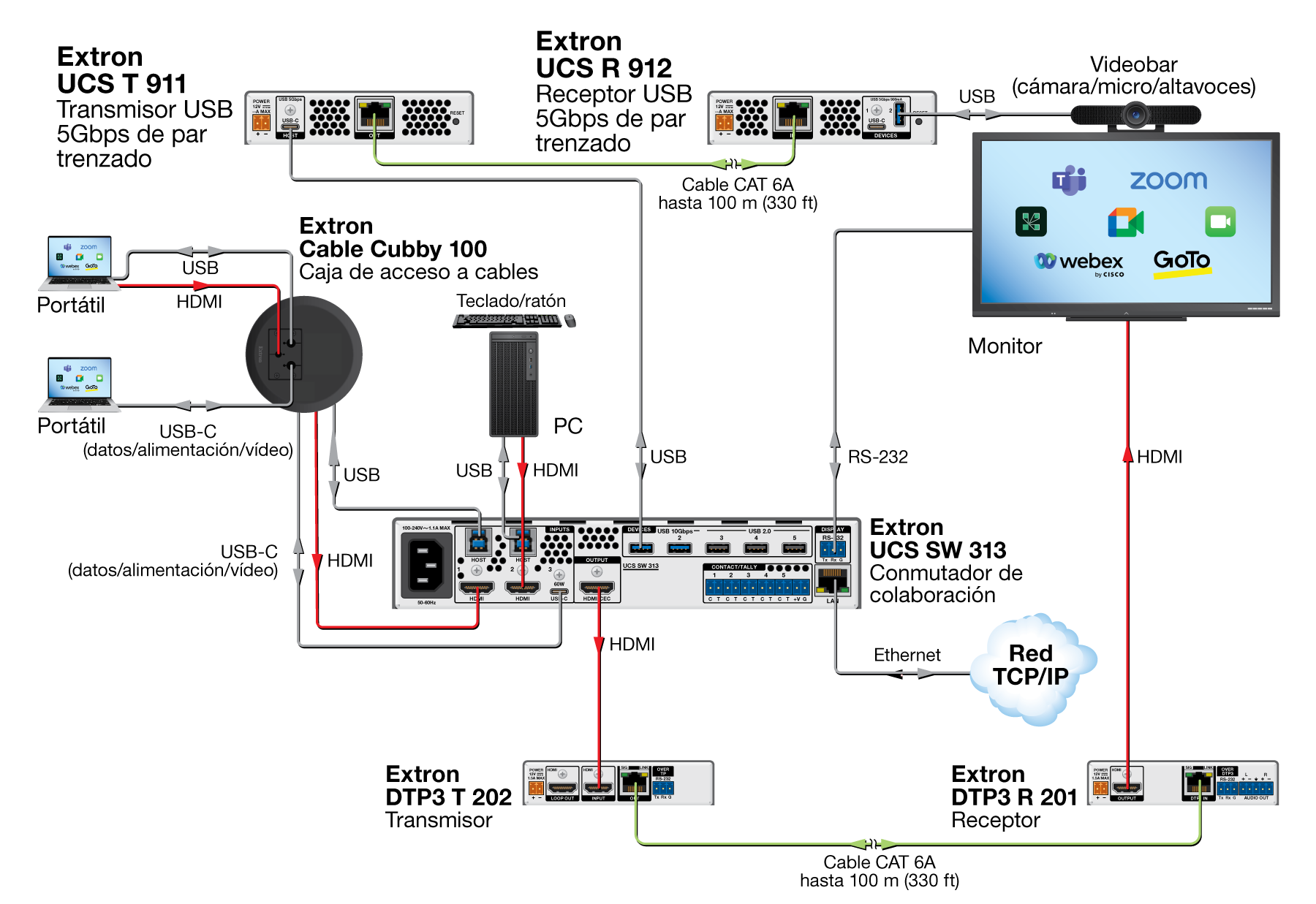

Diagrama
