Las tarjetas XTP CP Fiber 4K de entrada y salida de Extron permiten la extensión a larga distancia de vídeo 4K con audio embebido, control IR y RS‑232 bidireccional, además de Ethernet a través de un cable de fibra óptica. Estas tarjetas XTP® de E/S son conformes a HDCP y admiten resoluciones de vídeo hasta 4K. Para hacer más eficaz la integración, las señales de audio digital embebido pueden enrutarse de forma independiente. Además, la extensión de Ethernet y la inserción IR y RS‑232 bidireccional proporcionan acceso LAN y control de dispositivos AV remotos. Las señales se pueden enviar hasta 500 m (1,640 ft) a través de cable de fibra óptica multimodo OM4, y hasta 10 km (6.21 mi) cuando se utiliza cable monomodo. Las tarjetas de matriz XTP CP Fiber 4K de E/S se instalan en una matriz de conmutación XTP II CrossPoint® o XTP CrossPoint; y además, permiten la extensión de señales a distancias extremas en XTP Systems®.Cada puerto de fibra óptica está disponible en modelos de cuatro entradas y cuatro salidas, y se une a un puerto de extensión de Ethernet a través del mismo cable de fibra óptica.
La XTP CP 4i Fiber 4K es una tarjeta XTP de entrada capaz de recibir señales de hasta cuatro ubicaciones fuente remotas. También dispone de extensión de Ethernet y cuatro puertos de inserción local IR y RS‑232 bidireccional para el control simultáneo de cada dispositivo AV remoto.
La tarjeta de entrada proporciona una amplia gestión de audio con la capacidad de enrutar audio estéreo de forma independiente desde un transmisor XTP a una o todas las salidas compatibles de la matriz de conmutación. La XTP CP 4i Fiber 4K también puede desembeber audio PCM de dos canales de señales digitales para enrutar por separado señales de audio estéreo analógico. Además, las señales entrantes pueden conmutarse a una tarjeta XTP de salida para distribuir la señal local o remota.
La XTP CP 4o Fiber 4K es una tarjeta XTP de salida capaz de transmitir señales a destinos remotos. También dispone de extensión de Ethernet, y cuatro puertos de inserción IR y RS‑232 bidireccional para el control simultáneo de dispositivos AV remotos.
Disponible en modelos multimodo y monomodo
Las tarjetas XTP CP Fiber 4K MM de E/S admiten cable de fibra óptica multimodo OM4, que se utiliza normalmente en bloques de oficinas, centros comerciales y los lugares de culto de mayor tamaño con un rango de distancia de transmisión moderado hasta 500 m (1,640 ft). Por otro lado, las tarjetas XTP CP Fiber 4K SM de E/S admiten cable monomodo, ofreciendo una capacidad de transmisión a larga distancia hasta 10 km (6.21 mi). Se utiliza en instalaciones grandes, incluyendo aplicaciones de señalización digital y alquiler, además de conectar ubicaciones a distancias muy grandes, como campus universitarios y empresariales. Debido a que la transmisión del contenido es intrínsecamente segura e inmune a interferencias externas, las aplicaciones con fibra óptica son las preferidas también en entornos gubernamentales, militares, aplicaciones médicas y confidenciales.
XTP Systems de Extron

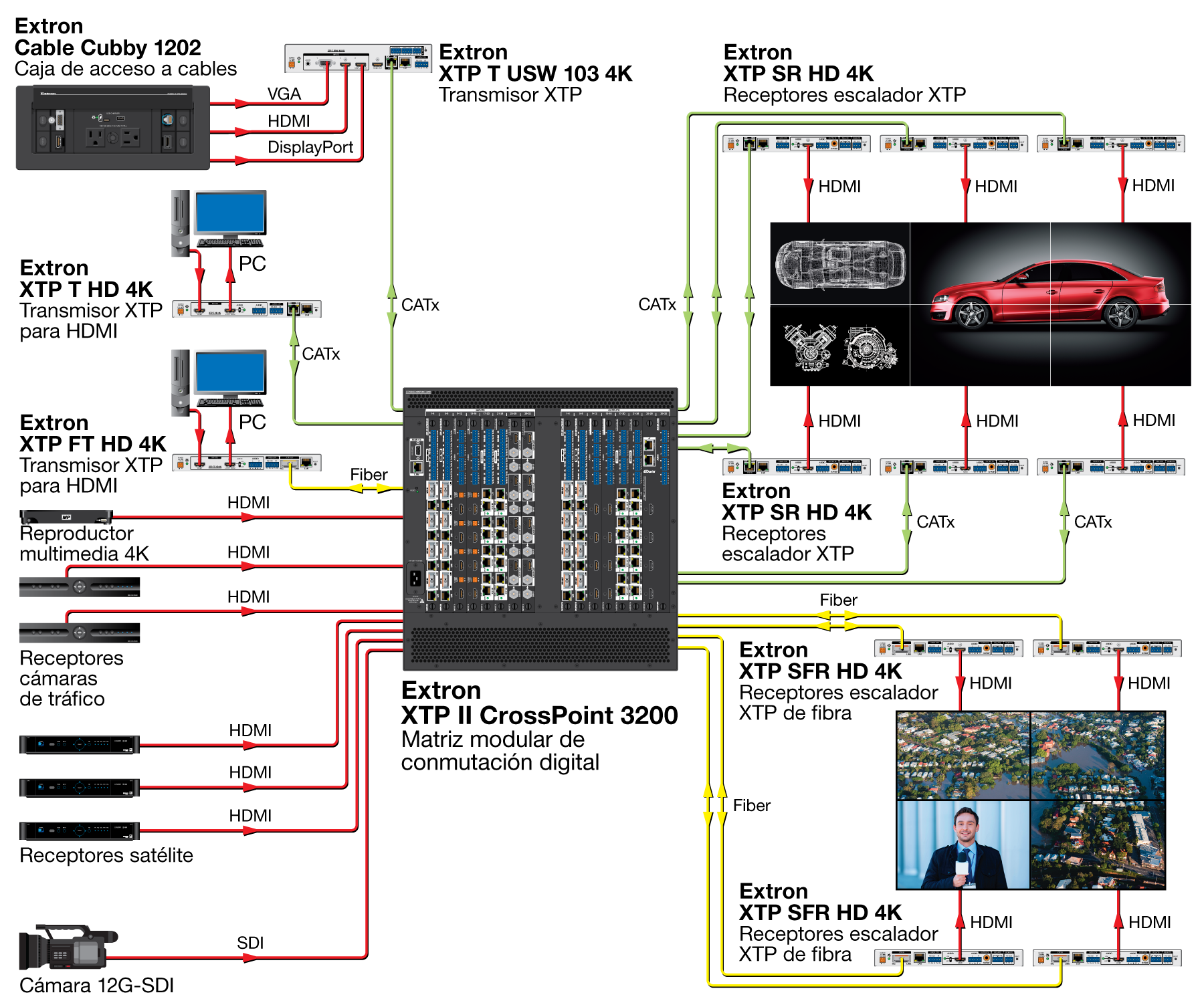

Los XTP Systems de Extron proporcionan una solución de conmutación y distribución completamente integrada para múltiples formatos digitales y analógicos. Admiten conectividad local, así como capacidad de transmisión extendida para el envío de vídeo de alta resolución, audio, RS‑232 y Ethernet hasta 100 m (330 ft) a través de un cable blindado CATx y a distancias incluso mayores a través de cableado de fibra óptica. Los sistemas son conformes a HDCP y proporcionan conmutación digital ultra rápida y altamente fiable con la tecnología SpeedSwitch® de Extron.
La parte central del sistema es la matriz de conmutación XTP CrossPoint. Estas matrices modulares de conmutación son ampliables desde 4x4 hasta 64x64, dependiendo del tamaño del chasis, y pueden completarse con una amplia variedad de tarjetas de matriz XTP de E/S. Las tarjetas de entrada y salida proporcionan conexión directa de HDMI, DVI, VGA, vídeo y audio a las fuentes y dispositivos de visualización locales, y extensión de la señal a las fuentes remotas cuando se utilizan transmisores y receptores XTP. Además, la matriz de conmutación también puede proporcionar alimentación a un dispositivo XTP remoto a través de cableado CATx, dependiendo del modelo de transmisor.
El XTP System Builder, disponible online, ofrece un acceso práctico para un diseño de sistemas completo. Esta herramienta también cuenta con una lista de materiales, precios y solicitud de presupuestos imprimibles. Una vez que confirme y reciba el pedido, el XTP System Configuration Software, ya incluido, permite realizar fácilmente el ajuste y configuración nada más sacarlo de la caja.
Para configurar, manejar y supervisar el sistema en tiempo real, el software de control, fácil de usar, ofrece una completa visión de todos los dispositivos XTP desde un ordenador. Con componentes modulares intercambiables en caliente, una amplia selección de transmisores y receptores XTP y el avanzado sistema de supervisión durante las 24 horas, los XTP Systems han sido creados para proporcionar un funcionamiento continuo y sin problemas en las aplicaciones más importantes.
