Las tarjetas XTP II CP HD 8K de entrada y salida de Extron proporcionan conectividad local para HDMI 8K sin compresión y audio estéreo analógico o digital por separado. Estas tarjetas XTP^® de E/S admiten HDMI 2.1 a resoluciones de vídeo de hasta 8K/60 y tasas de datos hasta 40,1 Gbps. Además, son conformes a HDCP 2.3. El enrutamiento independiente de señales de audio digital embebido permite la conmutación separada de audio. Para mejorar la versatilidad del diseño de sistemas, las tarjetas de salida proporcionan salidas de audio estéreo analógico. Las tarjetas de matriz XTP II CP HD 8K de E/S proporcionan una infraestructura AV preparada para el futuro que soporta de forma práctica ampliaciones y actualizaciones sin la necesidad de sustituir equipamiento. Son ideales para los XTP Systems^® que requieren conmutación flexible de señales de vídeo HDMI sin comprimir y audio.

La XTP II CP 4i HD 8K es una tarjeta XTP de entrada capaz de aceptar señales 8K de hasta cuatro fuentes locales HDMI. Además dispone de cuatro entradas de audio estéreo balanceado/no balanceado con capacidad de conmutación separada de audio para una flexibilidad añadida. Las señales de audio analógico se convierten a audio digital PCM de dos canales para el enrutamiento independiente dentro del sistema. Para simplificar la integración, también es posible embeber audio estéreo en el flujo de la señal para su distribución junto con las señales de vídeo. Las señales entrantes pueden conmutarse a una tarjeta XTP de salida para la distribución local o remota de señales. La tarjeta de entrada también proporciona cuatro conexiones de alimentación de 12 V para cables HDMI activos.

La XTP II CP 4o HD 8K es una tarjeta XTP de salida con cuatro salidas locales HDMI y de audio analógico. Las señales de audio embebido o de audio estéreo analógico por separado están disponibles para su distribución. La tarjeta también puede extraer el audio estéreo PCM de dos canales del audio embebido para enrutar por separado audio local. Para el control de los niveles de audio, las salidas de audio analógico disponen de ajuste de volumen y silenciado. El control de volumen en la salida elimina la necesidad de preamplificadores en muchos sistemas AV. Como característica añadida, la tarjeta de salida proporciona +5 V CC y 250 mA en cada salida HDMI para alimentar los dispositivos periféricos externos.

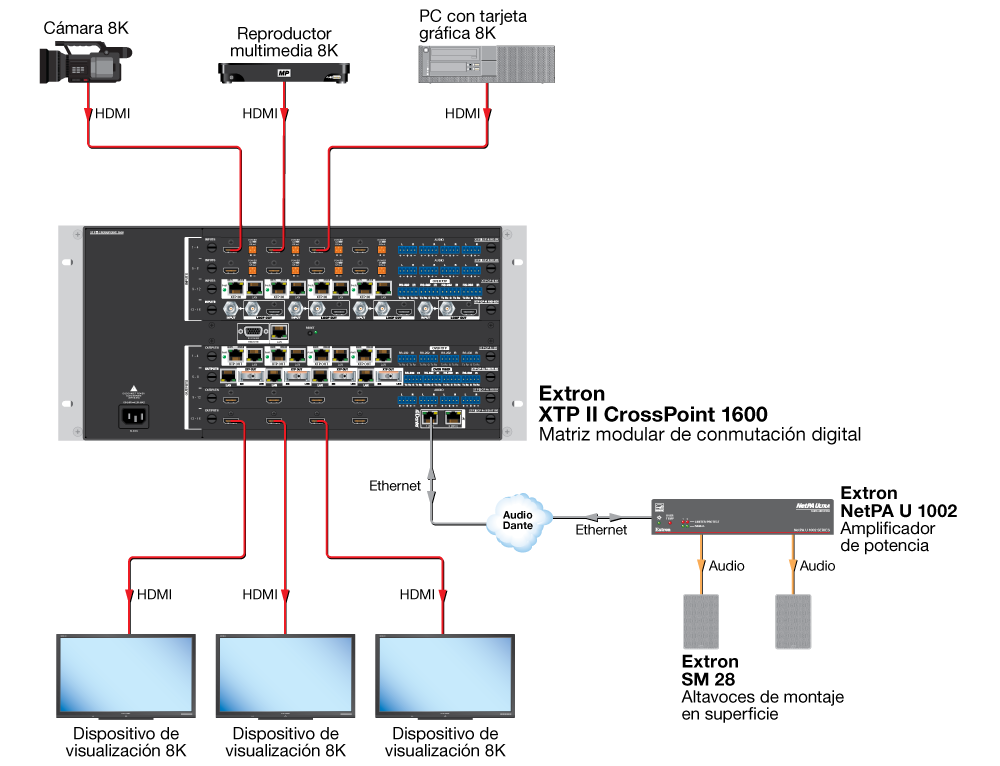

La XTP II CP 4o HD AT 8K es una tarjeta XTP de salida con cuatro salidas locales HDMI y de audio digital Dante®. Su salida de audio digital Dante permite el transporte de audio de hasta cuatro señales de audio estéreo a través de una red que utilice protocolos de Internet estándar. También es compatible con AES67 y el software Dante Controller y Dante Domain Manager de Audinate®. La integración de la salida de audio Dante facilita la expansión del sistema cuando se combina con muchos de los productos Extron de procesamiento de audio con Dante.

XTP Systems de Extron

Los XTP Systems de Extron proporcionan una solución de conmutación y distribución completamente integrada para múltiples formatos digitales y analógicos. Admiten conectividad local, así como capacidad de transmisión extendida para el envío de vídeo de alta resolución, audio, RS‑232 y Ethernet hasta 100 m (330 ft) a través de un cable blindado CATx y a distancias incluso mayores a través de cableado de fibra óptica. Los sistemas son conformes a HDCP y proporcionan conmutación digital ultrarrápida y altamente fiable con la tecnología SpeedSwitch^® de Extron.

La parte central del sistema es la matriz de conmutación XTP II CrossPoint. Estas matrices modulares de conmutación son ampliables desde 4x4 hasta 64x64, dependiendo del tamaño del chasis, y pueden completarse con una amplia variedad de tarjetas de matriz XTP de E/S. Las tarjetas de entrada y salida proporcionan conexión directa de HDMI, DVI, SDI, VGA, vídeo y audio a las fuentes y dispositivos de visualización locales, y extensión de la señal a las fuentes remotas cuando se utilizan transmisores y receptores XTP. Además, la matriz de conmutación también puede proporcionar alimentación a un dispositivo XTP remoto a través de cableado CATx.

El XTP System Builder, disponible online, ofrece un acceso práctico para un diseño de sistemas completo. La herramienta también cuenta con una lista de materiales, precios y solicitud de presupuestos imprimibles. Una vez que confirme y reciba el pedido, el XTP System Configuration Software, ya incluido, permite realizar fácilmente el ajuste y configuración nada más sacarlo de la caja.

Para configurar, manejar y supervisar el sistema en tiempo real, el software de control, fácil de usar, ofrece una completa visión de todos los dispositivos XTP desde un ordenador. Con componentes modulares intercambiables en caliente, una amplia selección de transmisores y receptores XTP y el avanzado sistema de supervisión durante las 24 horas, los XTP Systems han sido creados para proporcionar un funcionamiento continuo y sin problemas en las aplicaciones más importantes.
