CA 163
Altavoz fácil de integrar para espacios acústicamente difíciles
Altavoces de columna de largo alcance CA 163
El CA 163 es un altavoz de columna fácil de instalar, diseñado para combinar una inteligibilidad de voz excelente, una estética contemporánea y opciones de montaje para simplificar su instalación. Hay dos sistemas de montaje disponibles para acomodar diferentes diseños y tamaños de sala. El CA 163 PT incluye un montaje de giro e inclinación para la máxima flexibilidad de orientación del altavoz, mientras que el CA 163 LP incluye un montaje de perfil reducido para que sobresalga lo mínimo de la pared. Ideal para entornos acústicamente difíciles, dispone de una dispersión vertical centrada que dirige eficientemente el sonido a los oyentes en lugar de hacia el techo o el suelo. Disponible en negro o blanco que se puede pintar, el CA 163 es una solución de fácil integración en cualquier entorno.
El sistema de montaje en pared de la serie SMK CA está diseñado para que una persona monte el CA 163 de forma segura a la pared. Se incluye una plantilla de montaje en pared para facilitar y acelerar la colocación precisa de los montajes del altavoz. Una vez los montajes están instalados, un novedoso cierre en la parte trasera del altavoz permite deslizarlo fácilmente de arriba a abajo a la altura deseada.
Sistemas de montaje de fácil integración
Para acomodar diferentes requisitos de colocación y orientación del altavoz, el altavoz CA 163 ofrece dos opciones de montaje: el sistema de montaje SMK PT CA que proporciona un giro de hasta 130° y una inclinación de hasta 15°, mientras que el sistema de montaje SMK LP CA de perfil reducido proporciona una inclinación de hasta 5°. Ambas opciones de montaje están disponibles en acabado negro o blanco que se puede pintar.
Montaje de giro e inclinación
Montaje de perfil reducido
Profundidad inferior a 152 mm (6 in)
Características
-
Dispersión
Dispersión vertical centrada con dispersión horizontal amplia para espacios acústicamente difíciles
-
Potencia
240 W de ruido rosa continuo
480 W de programa continuo -
Rango de frecuencia
105 Hz a 20 kHz
Dentro del patrón de dispersión -
Recintos acústicos combinados
Proporciona calidad de audio excepcional y control superior del patrón de dispersión
-
Modelos de alta y baja impedancia
Funcionamiento directo a 8 Ω
Funcionamiento a 70/100 V sin transformador -
Elección del sistema de montaje incluido
Paquete de giro e inclinación, con un giro de hasta 130° y una inclinación de 15°
Paquete de perfil reducido, con una inclinación de hasta 5° -
Carcasa de aluminio duradera
Acabado en polvo resistente a arañazos y roces
-
Disponible en negro o blanco que se puede pintar
Negro: RAL 9011 - carcasa, RAL 9017 - tapas y rejilla
Blanco: RAL 9003 - carcasa, tapas y rejilla
Recursos de diseño
Archivo de datos del altavoz CA 163
Descargar el archivo GLL para simular con exactitud el CA 163 utilizando EASE o EASE Focus.
Calculador del altavoz de columna de Extron
PróximamenteUna herramienta gratuita de Extron que podrá utilizar para determinar el altavoz más adecuado y el lugar ideal de su colocación.
EASE Focus 3
EASE Focus 3 es un programa de simulación gratuito para la modelación en 3D de altavoces dentro de un espacio específico.

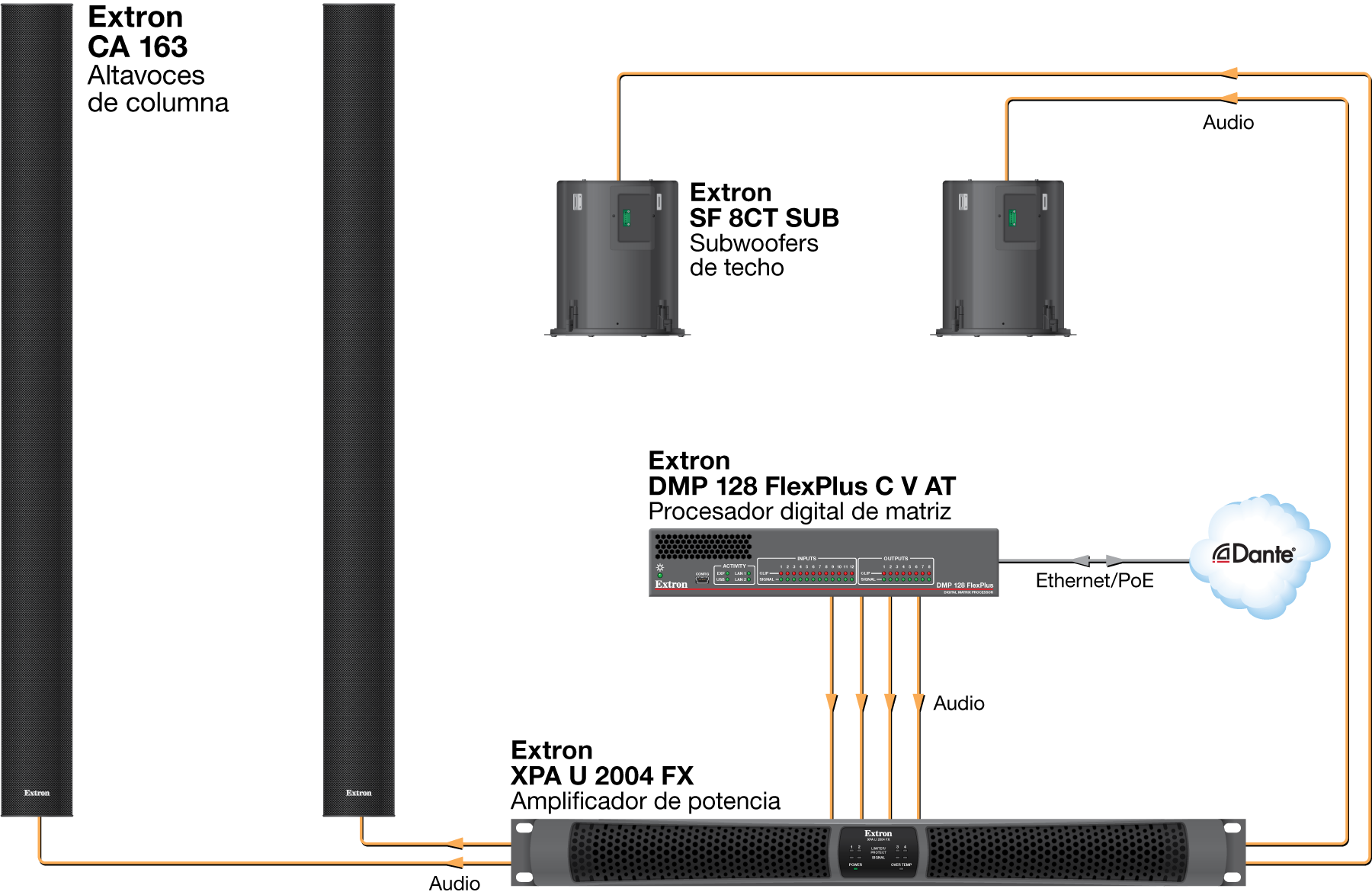

Diagrama de aplicación
En esta aula universitaria se han colocado un par de altavoces de columna de largo alcance CA 163 en la parte delantera de la sala, y están soportados por un par de subwoofers de techo SF 8CT SUB para reproducir audio de programa que requiere un impacto de bajos extra. Las fuentes de audio están enrutadas a un procesador digital de matriz DMP 128 FlexPlus C V AT a través de Dante, donde son procesadas para una calidad óptima o pueden ser enrutadas a equipamiento adicional. Un amplificador de salida configurable de cuatro canales XPA U 2004 FX es utilizado para hacer funcionar ambos altavoces CA 163, así como los dos subwoofers. Este sistema ilustra cómo un sistema discreto estéticamente puede ser diseñado con el mínimo uso de espacio.
