La compatibilidad con HDBaseT simplifica la conectividad

Diseños de sistemas AV más eficaces con la extensión de señales a través de cable de par trenzado blindado

El aumento de la disponibilidad de HDBaseT en equipos AV, especialmente en proyectores y dispositivos de visualización de pantalla plana, está ayudando a los diseñadores e integradores de sistemas a identificar más formas de aprovechar esta tecnología. HDBaseT es una tecnología de extensión de señales definida por HDBaseT Alliance para combinar y transportar vídeo HDMI y audio embebido, además de señales de control utilizando cable de par trenzado. Proporciona un medio flexible para enviar señales AV desde varias fuentes a dispositivos de visualización compatibles.

Los productos Extron son compatibles con dispositivos HDBaseT

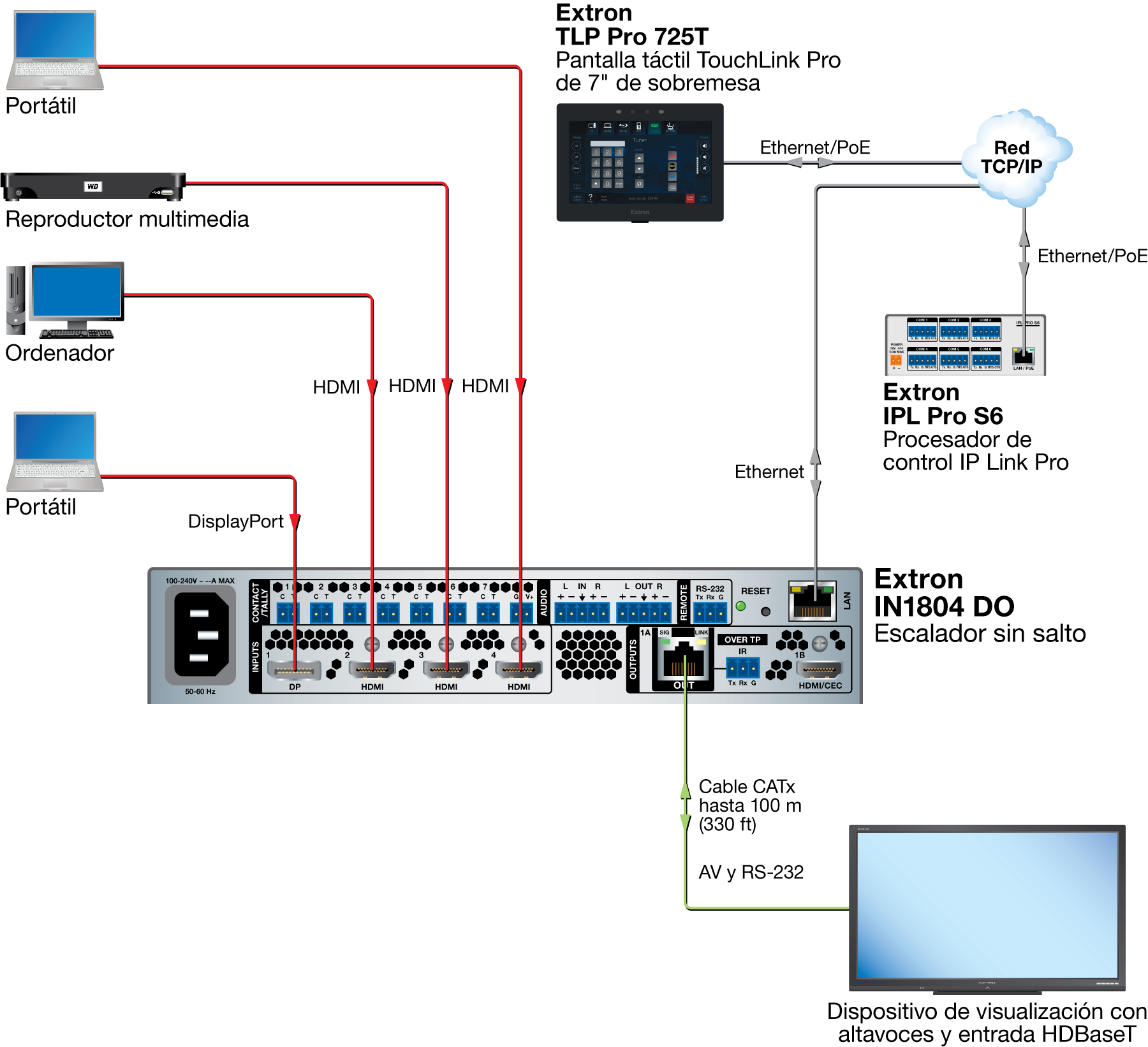

Extron ofrece varios modelos de DTP^® Systems que emiten una salida compatible con HDBaseT, incluyendo los transmisores DTP de par trenzado disponibles en muchos formatos para su instalación en muebles, pared y cajas de suelo, además de amplificadores de distribución, escaladores, conmutadores y matrices de conmutación que disponen de DTP. Estos productos son compatibles con varios formatos de señales de vídeo, incluyendo HDMI, DisplayPort, DVI y vídeo analógico. Los productos compatibles con HDBaseT pueden enviar señales de vídeo digital y audio embebido, además de IR y RS‑232 bidireccional hasta 70 m (230 ft) o 100 m (330 ft) a través de un cable de par trenzado blindado directamente a un dispositivo de visualización con HDBaseT. Esto permite una flexibilidad aún mayor para sus diseños y requisitos de integración de sistemas AV.

Los productos DTP con compatibilidad con HDBaseT ofrecen un alto rendimiento, fiabilidad y flexibilidad. Así mismo, los modelos DTP compatibles mantienen una calidad de imagen superior a largas distancias y ciertos modelos admiten señales de vídeo de ordenador y vídeo a resoluciones hasta 4K, incluyendo 1080p/60 Deep Color. Además, la conformidad a HDCP y la comunicación continua de EDID y HDCP aseguran una compatibilidad directa y una óptima transmisión de la señal entre la fuente y el dispositivo de visualización con HDBaseT.

La capacidad de enviar múltiples señales a través de cable de par trenzado blindado estándar a mayores distancias ofrece varias ventajas. El par trenzado ofrece un medio práctico, rentable y disponible fácilmente para enrutar cableado a través de los conductos existentes en paredes o muebles. Los cables XTP DTP 24 y XTP DTP 22 de par trenzado blindado de Extron están específicamente diseñados para una óptima transmisión de vídeo de alta resolución.

Características principales

• Integración simplificada con compatibilidad con HDBaseT directa
• Salidas de par trenzado en varios modelos de DTP Systems que son seleccionables con el modo HDBaseT
• Transmite señales de vídeo digital con audio embebido, además de control IR y RS‑232 bidireccional hasta 70 m (230 ft) o 100 m (330 ft) a través de un cable de par trenzado blindado
• Se recomiendan encarecidamente los cables XTP DTP 24 y XTP DTP 22 de par trenzado blindado de Extron para un rendimiento óptimo
• Conforme a HDCP
• Soporta transmisión EDID y HDCP
