Amplificadores de alto rendimiento para múltiples zonas
La serie XPA Ultra FX son amplificadores de potencia de audio de ocho y cuatro canales para múltiples zonas con una flexibilidad excepcional. Una única unidad puede configurarse en una variedad de configuraciones para dar soporte a grandes sistemas con múltiples tipos de altavoces. Estos amplificadores pueden hacer funcionar simultáneamente cargas de 8 Ω, 4 Ω, 70 V y 100 V, y se pueden configurar fácilmente por canal. Cada canal de un par adyacente obtiene potencia dinámicamente del total del par, entregando la potencia conveniente donde es necesaria según los requisitos del sistema. Los amplificadores XPA Ultra FX disponen de ECO Standby, que funciona con InstaWake+ para proporcionar un ahorro energético excepcional. La tecnología inteligente ECO Standby que pone el amplificador en modo standby tras solo unos segundos de inactividad. En modo standby, consume menos de 1 W de potencia. InstaWake+ devuelve el amplificador a su máxima potencia desde el modo standby en menos de 5 milisegundos, lo que garantiza que no se interrumpa el audio. Con un atractivo nuevo diseño, la carcasa con refrigeración por ventilador puede formar parte de estéticas de alta tecnología u ocultarse en un rack, sin la necesidad de espacio vacío para la ventilación. Con la certificación nivel 4 de Ecofficient® en todos sus modelos, la serie XPA Ultra FX ofrece un ahorro energético excepcional y contribuye al diseño e implementación de sistemas AV sostenibles.
Características de los amplificadores de potencia Ultra FX
XPA U 2008 FX
Carcasa de 1U apilable
Posibilidad de ser apilado en un rack para ahorrar espacio manteniendo el funcionamiento a baja temperatura.
Refrigeración por ventilador de la parte frontal a la trasera
Los filtros de aire fáciles de desmontar y limpiar mantienen el rendimiento del flujo de aire.
Indicadores LED del panel frontal
LED que indican protección, estado de la señal, alimentación y sobrecalentamiento para facilitar la configuración y resolución de problemas.
ECO Standby
Entrega potencia solo cuando se necesita, maximizando el ahorro de energía.
InstaWake+
Sale del modo en espera (standby) automático en menos de 5 ms para asegurar que no se corta el audio.
Modo de salida configurable por canal
Selección por canal para un funcionamiento de 8 Ω, 4 Ω, 70 V y 100 V con filtro paso alto seleccionable para modos 70 V/100 V.
Distribución de potencia flexible
La alimentación es compartida entre parejas de canales impares/pares adyacentes para proporcionar la cantidad correcta de potencia donde se necesita.
Controles de nivel incrustados, con ranura y LED
La localización en el panel trasero evita manipulaciones y facilita una configuración repetible con marcas grabadas con láser e indicadores LED de señal.
Modo de espera (standby) remoto
Permite apagar un amplificador XPA Ultra FX de forma remota cuando no esté en uso, reduciendo el coste de funcionamiento.
Mira cómo los amplificadores XPA Ultra reducen el uso de energía y respaldan la sostenibilidad
Dave Pincek, Vice President of Product Development, muestra los modelos de amplificador más recientes, el XPA U 2004 FX y el XPA U 4004 FX. Estos amplificadores presumen de contar con InstaWake+™ que les permite activarse completamente en menos de 5 ms en comparación con los amplificadores de clase D de la competencia, que pueden necesitar bastante más de dos segundos para alcanzar su potencia nominal. Dave enfatiza los beneficios ambientales de estas tecnologías de Extron y destaca el compromiso de la empresa con la sostenibilidad en la industria AV.
El gráfico y la tabla siguientes muestran la ventaja de la tecnología InstaWake+ cuando se combina con el módulo ECO Standby. ECO Standby pone el amplificador en su estado de menor consumo de energía después de tan solo unos segundos de inactividad. Cuando detecta una señal, abandona el modo standby en menos de 5 milisegundos.
Otros amplificadores de clase D pueden necesitar hasta cientos de milisegundos para alcanzar la potencia nominal. En aplicaciones de megafonía, en las que cada palabra importa, InstaWake+ garantiza que no se interrumpa ninguna parte del audio, manteniendo al mismo tiempo el óptimo ahorro energético de ECO standby.
Ahorro del coste y la energía anual utilizando InstaWake+ con ECO Standby
Modelo
1/8 de potencia
Potencia en parada
Potencia en standby
kWh por año
Coste energético anual
€ 0,35 por kWh
XPA U 4004 FX
265 W
1 W
1 W
267 kWh
€ 97
Competencia A
414 W
114 W
31 W
752 kWh
€ 263
Competencia B
460 W
138 W
92 W
1254 kWh
€ 439
Tabla basada en: 195 días de oficina o días lectivos – 6 horas encendido – 2 horas parado – 16 horas en standby
Análisis independiente y detallado del XPA U 4004 FX por el Profesor Dr.-Ing. Anselm Goertz
El Sr. Goertz, doctor en ingeniería eléctrica especializado en técnica acústica, ha llevado a cabo numerosas pruebas del XPA U 4004 FX de Extron y ha escrito este análisis para la revista alemana Professional System. Goertz se encarga de la planificación, formación y soporte de proyectos en todas las áreas de tecnología eléctrica y de medición acústica de salas para el audio profesional.
Modos de salida que pueden configurarse independientemente por canal con un funcionamiento de 8 Ω, 4 Ω, 70 V o 100 V. Esto permite que un único amplificador XPA Ultra FX transmita alimentación a sistemas de múltiples zonas con cualquier tipo de altavoz, como se muestra en el diagrama de abajo, ahorrando coste y espacio además de simplificar la configuración.
La configuración del modo de salida se realiza fácilmente a través de un selector giratorio
Intercambio flexible de alimentación
La potencia total de cada pareja de canales se comparte entre los canales adyacentes. Este intercambio de alimentación permite a cada pareja de canales entregar la cantidad de alimentación necesaria para los altavoces conectados. En la aplicación con múltiples zonas que se muestra en el diagrama de abajo, un único amperio se utiliza para cumplir con los requisitos de alimentación de las diferentes zonas de altavoces.
Parejas de canales agrupadas sombreadas alternativamente para indicar el intercambio de alimentación

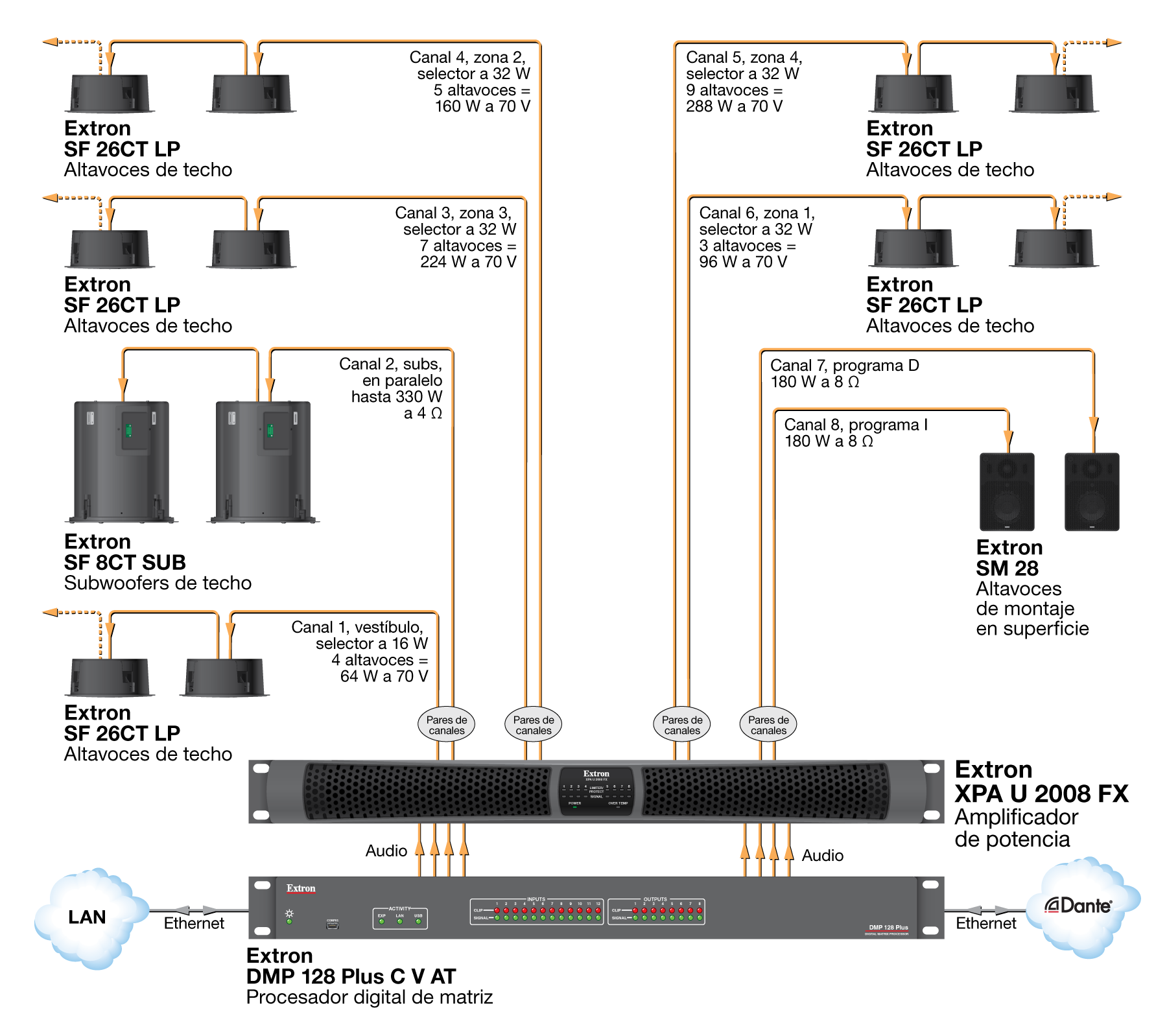

Diagrama de aplicación
En este sistema con múltiples zonas, las fuentes AV son procesadas y enrutadas a través de un procesador digital de matriz DMP 128 Plus C V AT, transmitiendo a un amplificador de potencia de audio de salida flexible de ocho canales XPA U 2008 FX. Las zonas separadas reciben cobertura en la cantidad apropiada de los altavoces de techo de dos vías SF 26CT LP, cada zona funciona con su alimentación requerida desde uno de los canales del XPA U 2008 FX ajustado en el funcionamiento de 70 V. El contenido del programa estéreo lo maneja un par de altavoces de montaje en superficie SM 28, conducido por dos canales del amplificador de 8 Ω, mientras que los dos subwoofers de techo SF 8CT SUB proporcionan impacto de baja frecuencia, conducidos por un único canal del amplificador de baja impedancia. Este compacto pero potente sistema se completa con un set adicional de altavoces de techo del vestíbulo de 70 V, que funcionan por el canal del amplificador restante.
Ingeniería avanzada para eficiencia y larga duración
Fuente de alimentación Everlast
Diseñadas con tecnología punta y componentes de la más alta calidad para una alta fiabilidad demostrada, menor consumo de energía para reducir el coste de funcionamiento y compatibilidad de alimentación a nivel mundial.
Elección y ubicación de los componentes
La especificación de condensadores de larga durabilidad y su colocación lejos de fuentes de alta temperatura amplía la duración del producto.
Un vistazo dentro de un amplificador de la serie XPA Ultra FX
Disipación de calor
Los componentes que sufren altas temperaturas utilizan los disipadores de calor más grandes posibles, reduciendo enormemente el nivel de fallos.
Refrigeración por ventilador
Los ventiladores de larga duración premium que funcionan silenciosamente a bajas RPM empujan activamente el calor fuera de los componentes sensibles, ampliando su duración.
Alta eficiencia
Todos los amplificadores XPA Ultra FX funcionan con una eficiencia líder en la industria que reduce los costes de refrigeración y requisitos de energía más altos.
Patentes de la serie XPA Ultra FX
Solo una empresa que desarrolla su propia tecnología única puede tener una cartera de patentes tan amplia como Extron, incluyendo muchas patentes de audio. Los amplificadores XPA Ultra FX aprovechan nuestras tecnologías patentadas mostradas a continuación, que proporcionan ventajas clave de rendimiento y fiabilidad a nuestros clientes y que son imposibles de copiar para otros fabricantes de amplificadores.
Generador de forma de onda triangular de bajo ruido
Debido a que un generador triangular está en el núcleo de un amplificador de clase D y estos poseen contenido de ruido de banda de audio, esta tecnología se utiliza para reducir enormemente ese contenido de ruido logrando un umbral mínimo de ruido más bajo.
Conversor de alimentación en clase D
Los conversores de alimentación de los amplificadores de clase D de Extron facilitan la transferencia de energía para un rendimiento más preciso, a la vez que utilizan menos condensadores que limitan la durabilidad en la fuente de alimentación.
Conmutación suave en clase D
El diseño de conmutación suave de Extron funciona para reducir la potencia disipada, lo que aumenta la eficiencia del amplificador.
Herramienta de selección de amplificador
Busque modelos de amplificador según sus características
