Quantum Ultra
Procesador de videowall 4K
con ancho de
banda ultra alto
Procesamiento de videowall seguro, para aplicaciones críticas con un rendimiento en tiempo real sin igual
El Quantum Ultra es un procesador modular de videowall 4K con tecnología de escalado y procesamiento de ventanas de gran rendimiento que da soporte a una amplia variedad de aplicaciones. Cuenta con el motor de escalado Vector™ 4K y el bus de vídeo HyperLane® de Extron que permite transmitir múltiples fuentes de alta resolución para ofrecer un rendimiento en tiempo real sin competencia. Un único procesador puede admitir múltiples videowalls con distintas resoluciones y orientaciones de pantalla, proporcionando un diseño flexible del sistema con una complejidad y coste mínimos. Las resoluciones de salida personalizables, la superposición de salidas y la compensación de bordes ofrecen compatibilidad con casi cualquier tecnología de visualización. Las tecnologías SpeedSwitch y Key Minder proporcionan velocidades de conmutación casi instantáneas para el contenido con encriptación HDCP. Sus interfaces RS‑232 y Ethernet proporcionan conexiones directas para los sistemas de control. La configurabilidad, las características y el rendimiento del Quantum Ultra lo convierten en una solución preparada para el futuro en cualquier aplicación de videowall.
El Quantum Ultra utiliza una arquitectura modular que consiste en un chasis para tarjetas, tarjetas de entrada y tarjetas de salida que cumple con los requisitos de cualquier aplicación. El Quantum Ultra 610 es un chasis para tarjetas de 6U y 10 ranuras que admite cualquier combinación de tarjetas de entrada y salida para tamaños de E/S hasta 36x4, 4x36 o cualquier tamaño intermedio. Por otro lado, el Quantum Ultra 305 es un chasis para tarjetas de 3U y 5 ranuras para videowalls de tamaño pequeño a medio. La tarjeta IN4HDMI de entrada acepta cuatro señales HDMI hasta 2K, dos señales HDMI hasta 4K/30, o una señal hasta 4K/60. De forma alternativa, la Quantum IN SMD 100 decodifica hasta cuatro flujos 1080p/60, ocho 1080p/30 o 16 de definición estándar y es compatible con flujos MPEG‑2, Motion JPEG y H.264. Las tarjetas OUT4HDMI y OUT4DTP de salida transmiten de una a cuatro señales a resoluciones desde 1024x768 hasta 4K/60. La OUT4DTP proporciona modos de salida de par trenzado DTP, XTP y HDBaseT, extendiendo las señales hasta 100 m (330 ft).

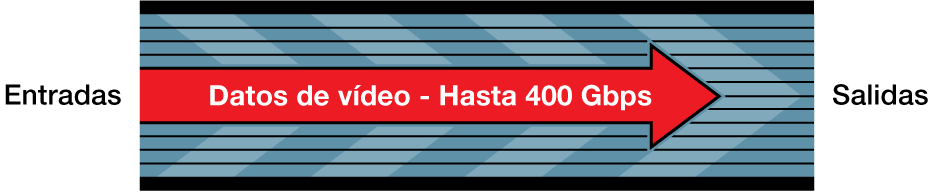

Bus de vídeo HyperLane
El Quantum Ultra dispone de un bus de vídeo de alta velocidad que incorpora la tecnología HyperLane de Extron, ofreciendo un rendimiento en tiempo real inalcanzable para otros procesadores de videowall.
El bus de vídeo HyperLane está preparado para el futuro y cuenta con una tasa de transferencia máxima de 400 Gbps, proporcionando una total compatibilidad con las mayores resoluciones de vídeo actualmente en uso, como 4K/60 con muestreo de color 4:4:4. Tiene la capacidad de transportar simultáneamente más de veinte fuentes 4K/60 a 4:4:4. También posee el ancho de banda necesario para dar soporte a los formatos de señal en evolución, así como a las resoluciones más altas, alto rango dinámico – HDR, mayor profundidad de color, y la gama de color ampliada que estas señales proporcionarán.
El bus HyperLane tiene un propósito: transportar datos de vídeo entre tarjetas de entrada y salida. Al ser dedicado, significa que su rendimiento es completamente consistente, predecible y no queda afectado por ningún otro elemento del sistema. Esto proporciona una presentación de fuentes fluida, sin variaciones en la tasa de fotogramas de la distribución de fuentes mostradas.
Bus de vídeo HyperLane
Funcionamiento crítico
Fuentes de alimentación Everlast redundante duales e intercambiables en caliente
El Quantum Ultra ha sido creado para un funcionamiento continuo en entornos críticos. Además, las fuentes de alimentación Everlast redundantes e intercambiables en caliente, diseñadas y fabricadas por Extron, se incluyen con el Quantum Ultra 610 y proporcionan un rendimiento ininterrumpido las 24 horas. El chasis para tarjetas Quantum Ultra 305 utiliza una única fuente de alimentación interna Everlast.
Ver el vídeoDos entradas de alimentación de CA
Para que el suministro de alimentación tenga una mayor fiabilidad, algunos entornos de funcionamiento las 24 horas requieren dos fuentes de alimentación de CA separadas, una como fuente principal y la segunda como redundante. El Quantum Ultra 610 proporciona dos entradas de alimentación de CA para una conexión continua a ambas fuentes de alimentación.
SO en disco de estado sólido
Un disco duro de estado sólido proporciona seguridad y estabilidad al sistema operativo del Quantum Ultra. Los discos duros de estado sólido son inmunes a fallos comunes en los discos duros mecánicos, como rodamientos, motores y cabezales de lectura/escritura fallidos. Un beneficio adicional del disco duro de estado sólido es el rápido arranque del sistema, que lleva menos de 90 segundos en encenderse y mostrar vídeo en todas las salidas configuradas.
Notificaciones de fallo no solicitadas
Los administradores del sistema pueden ser notificados en caso de que haya un fallo importante de un componente, como una fuente de alimentación o un ventilador, o cuando se ha excedido la temperatura de funcionamiento recomendada.
El Quantum Ultra 610 cuenta con fuentes de alimentación Everlast de Extron redundantes duales e intercambiables en caliente
Seguridad
El sistema operativo del Quantum Ultra está protegido contra escritura, evitando modificaciones en el sistema de archivos sin la confirmación de contraseña de administrador.

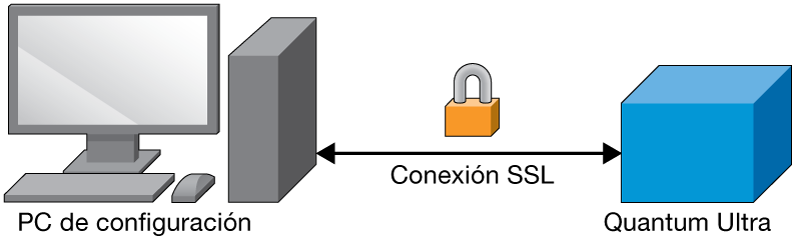

El protocolo de comunicación SSL ofrece una conexión encriptada entre el Videowall Configuration Software y el Quantum Ultra para la configuración del sistema y las actualizaciones de firmware.
Los puertos físicos USB, RS‑232 y Ethernet se pueden activar o desactivar de forma independiente para restringir el acceso al Quantum Ultra. También es posible activar o desactivar de forma selectiva los puertos IP y UDP, bloqueando el acceso a los protocolos Telnet, SSH, HTTP u otros.
Un registro de eventos del sistema documenta los eventos relacionados con software, hardware y conexiones en el Quantum Ultra. Se mantiene como archivo almacenado de forma local con un tamaño máximo definible por el usuario, y puede descargarse directamente desde el procesador.
Las unidades del sistema operativo y de almacenamiento de datos son fácilmente extraíbles del chasis para tarjetas del Quantum Ultra 610, permitiendo políticas de gestión de seguridad que exigen procedimientos de almacenamiento especializado o de gestión de clasificación.
Las actualizaciones del firmware son firmadas digitalmente por Extron, asegurando que el archivo no ha sido alterado. Todas las actualizaciones del firmware requieren Inicio de sesión de administrador, y son transferidas a través de una conexión encriptada.
El acceso al sistema operativo del Quantum Ultra está protegido con una contraseña definible por el usuario, lo que permite atenerse a la política de seguridad y planificación de una organización.
Características de salida
Rotación de salidas
Las señales de salida del Quantum Ultra pueden rotarse 90°, en el sentido de las agujas del reloj o en sentido contrario, permitiendo orientar los dispositivos de visualización tanto en modo paisaje como en modo retrato.
Superposición de salidas
La superposición de salidas proporciona datos de imágenes redundantes para aplicaciones de proyección con edge‑blending. La superposición horizontal y vertical se puede aplicar de forma simultánea. La superposición de salidas también simplifica el funcionamiento con grandes sistemas LED de visión directa, y otros dispositivos de visualización especializados.
Múltiples resoluciones simultáneas
Dispositivos de visualización 1080P, 4K y de otros tipos pueden funcionar simultáneamente a su resolución nativa desde un único procesador Quantum Ultra.

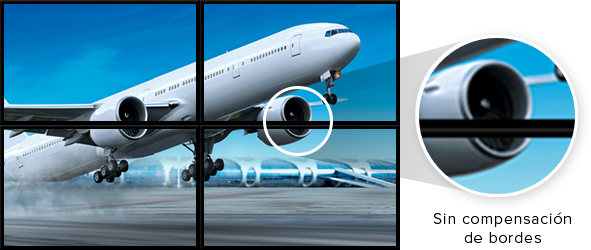

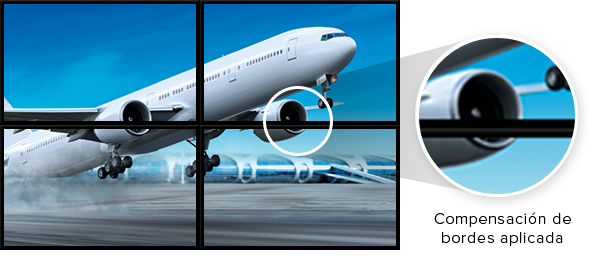

Compensación de bordes
Compensación horizontal y vertical ajustable que extiende la imagen mostrada tras los biseles de la pantalla, presentando con precisión fuentes que cubren múltiples dispositivos de visualización.
Cuando los proyectores y cubos de proyección se sitúan uno junto al otro, no existe un hueco entre imágenes perceptible en los dispositivos de visualización. Sin embargo, los dispositivos de visualización de pantalla plana normalmente poseen un bisel físico ancho alrededor del área de imagen activa. El área de imagen activa acaba en el borde interior del bisel. Por lo tanto, al situar dispositivos de visualización unos junto a otros para formar un mosaico, pueden existir huecos significativos de pantalla a pantalla a través de los paneles.
Resoluciones de salida personalizada
El Quantum Ultra admite resoluciones de salida personalizada, maximizando la compatibilidad con la tecnología de visualización en evolución, los dispositivos de visualización no estándares y los sistemas LED. Esto elimina además la necesidad de que el dispositivo de visualización lleve a cabo escalado interno, aumentando la calidad del contenido mostrado.
Control de múltiples videowalls
Un único procesador Quantum Ultra puede hacer funcionar simultáneamente múltiples videowalls, y se pueden añadir chasis para tarjetas adicionales en caso de sistemas muy grandes. Hasta 10 videowalls pueden controlarse independientemente, cada uno con una orientación de pantalla, superposición, compensación de bordes y resoluciones de salida variables.

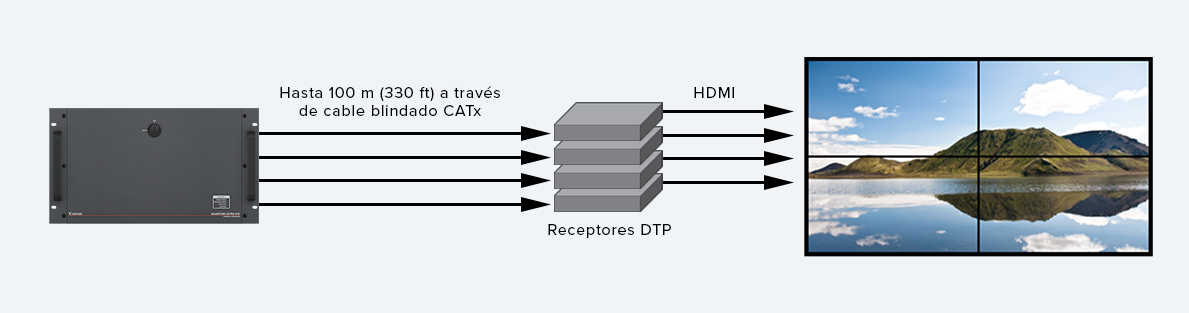

Extensión de salida
La tarjeta OUT4DTP de salida de Quantum proporciona modos de salida de par trenzado DTP, XTP y HDBaseT, extendiendo las señales hasta 100 m (330 ft). La inserción de alimentación de la OUT4DTP permite alimentar de forma remota receptores DTP. El paso IR y RS‑232 bidireccional proporciona el control de dispositivos AV transmitiendo datos junto con la señal de vídeo. RS-232 también puede insertarse desde el puerto de control Ethernet del Quantum Ultra, permitiendo el control de dispositivos sin la necesidad de puertos RS-232 en el procesador de control.
Características de entrada
4K en 1, 2 o 4 conexiones
El Quantum Ultra ofrece la comodidad de gestionar vídeo 4K como señal de ruta simple, dual o cuádruple para ofrecer flexibilidad al utilizar fuentes, periféricos y dispositivos de visualización 4K.
Decodificación de vídeo transmitido por streaming
La tarjeta de entrada Quantum IN SMD 100 decodifica hasta cuatro flujos con resolución 1080p/60, ocho 1080p/30 o 16 de definición estándar a partir de cámaras IP, codificadores multimedia para streaming de Extron y otros codificadores H.264. Admite las secciones de vídeo del Perfil S de ONVIF y es compatible con flujos MPEG‑2, Motion JPEG y H.264.
Soporte de VNC
El Quantum Ultra permite mostrar contenido transmitido por streaming proveniente de un ordenador que ejecuta una aplicación de servidor VNC – Virtual Network Computing. Es posible mostrar múltiples flujos VNC de forma simultánea en el videowall para un intercambio colaborativo desde ordenadores locales o remotos.
Bordes de ventana y texto
Permite aplicar bordes de color personalizados con bordes redondeados, sombras paralelas, intermitencia y transparencia a cualquier ventana. Los temas de borde y el texto superpuesto pueden aplicarse a una ventana y actualizarse de forma dinámica desde el sistema de control para indicar un cambio en el nombre, tipo, estado o nivel de clasificación de la fuente.
Relojes del sistema
Los relojes generados de forma interna pueden mostrarse con varios formatos de hora y fecha, en múltiples zonas horarias, sin el coste y espacio físico que requiere un reloj. Opciones de tamaño y color flexible que presentan los datos horarios clara y efectivamente, y la hora se puede sincronizar al NTP – Network Time Protocol.
Imágenes almacenadas de forma local
Los archivos de imágenes como JPEG, PNG y bitmap pueden cargarse en el Quantum Ultra para su uso como fondos o mostrados como ventanas fuente. Soporta transparencia de la imagen a través del canal alfa, composición de niveles (level keying) y composición de color (color keying).
Características de procesamiento
Calidad de escalado sin igual
Algunos procesadores se deshacen de píxeles al realizar escalado descendente. Esto resulta en la pérdida de información y crea una representación errónea de la fuente original. Lo que es especialmente perjudicial en entornos críticos, en los que la información que falta puede impactar negativamente en una toma crucial de decisiones. El Quantum Ultra utiliza el motor de escalado Vector 4K, que crea una salida nítida y precisa, y conserva el detalle de cada píxel del que otros métodos carecen. Se conservan los detalles críticos, incluso cuando se presenta una fuente a una fracción de la resolución original.
Procesamiento de señales 4:4:4
El procesamiento del Quantum Ultra siempre se realiza a nivel RGB con muestreo de color 4:4:4, esto es esencial para el procesamiento de detalles precisos de imagen como el píxel individual, líneas de color y texto en contenido de ordenador.
Submuestreo de croma 4:2:2
Muestreo de croma 4:4:4

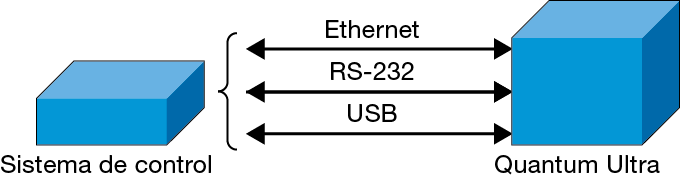

Control polivalente y directo
Los archivos de configuración almacenados de forma local permiten una conexión directa a través de RS‑232, USB o Ethernet entre el sistema de control y el Quantum Ultra. Un protocolo de control polivalente permite el acceso a la selección de preajustes, selección de ventanas fuente, tamaño de ventanas, posición, visibilidad, aspecto del borde de ventanas, etiquetado de ventanas y muchas más opciones de presentación.

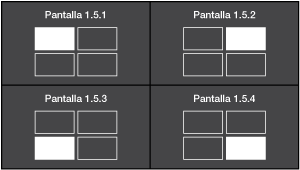

Patrones de ajuste internos y dinámicos
El Quantum Ultra ofrece varios patrones de ajuste de vídeo generados internamente para facilitar una configuración apropiada de los dispositivos de visualización. Los patrones de ajuste son generados dinámicamente para coincidir con la resolución de salida de los dispositivos de visualización conectados, permitiendo una calibración de píxeles precisa.
Procesamiento de ventanas
El Quantum Ultra ofrece un amplio procesamiento de ventanas, con la capacidad de mostrar hasta 64 ventanas de vídeo, imágenes y reloj desde cada tarjeta de salida. La ubicación de ventanas sin restricciones permite la colocación de imágenes lado a lado, superpuestas y Picture-in-Picture.
Tarjetas de expansión
Las tarjetas Quantum Expansion IN y Quantum Expansion OUT conectan múltiples procesadores de videowall Quantum Ultra, simplificando el diseño, integración y funcionamiento de videowall grandes. Extienden el bus de alta velocidad HyperLane entre los procesadores para crear un bus común, compartido, haciendo que cada fuente de entrada esté disponible para todas las salidas de vídeo. Una vez configurados, los procesadores funcionan como un único sistema sin la necesidad de amplificadores de distribución ni de conmutar en la parte frontal.
| Tamaño del sistema | Máximo número de entradas y salidas |
|---|---|
| 1 procesador | 40 |
| 2 procesadores | 72 |
| 3 procesadores | 104 |
| 4 procesadores | 136 |
| 5 procesadores | 168 |
Software
Configuración y control del Quantum Ultra
Para una configuración y control flexibles del Quantum Ultra, Extron ofrece dos aplicaciones de software fáciles de usar. El Videowall Configuration Software – VCS proporciona una configuración y manejo sencillo y rápido del sistema. El EMS – Express Mobile Software - Quantum Ultra proporciona un control inalámbrico multiplataforma de un sistema de videowall.
El VCS dispone de una interfaz interactiva, un flujo de trabajo orientado a tareas y funciones avanzadas de configuración. Ofrece la potencia y flexibilidad requeridas para preparar y poner en funcionamiento el Quantum Ultra, sin sacrificar la facilidad de uso.
Los preajustes de ventanas se crean al arrastrar y soltar fuentes en una representación virtual del videowall. Dispone de controles familiares de edición que hacen más eficaces los ajustes de superposición, alineamiento y cambio de tamaño de las ventanas fuente. Su edición online y offline permite la creación y configuración con o sin un procesador conectado. Los modos en directo y de vista preliminar permiten visualizar las ediciones en el muro de forma inmediata o controlada.
Ya sea gestionando algunas ventanas en uno o dos dispositivos de visualización, o cientos de ventanas en multitud de dispositivos de visualización, el VCS proporciona una solución eficiente para configurar y controlar el Quantum Ultra.
Práctico control multiplataforma
El EMS - Quantum Ultra combina la libertad del control inalámbrico con una aplicación intuitiva y fácil de usar. Es compatible con las plataformas Apple® iOS®, Google® Android™ y Microsoft® Surface.
Los gestos familiares con los dedos facilitan la selección de preajustes, el tamaño y posición de ventanas y otras tareas de funcionamiento comunes. Además, puede actuar como único punto de control o funcionar en combinación con el VCS y un sistema de control como un procesador de control IP Link® Pro y una pantalla táctil TouchLink® Pro de Extron. El sistema Quantum Ultra se puede controlar con un máximo de 10 dispositivos móviles. Credenciales separadas de usuario, diseñador y administrador definen las funciones operativas.
Información del producto
Contacte con nosotros
Para ver de primera mano las características del Quantum Ultra en una de nuestras instalaciones en todo el mundo, o para una demostración personalizada en su oficina, contacte con su representante de Atención al cliente de Extron.
