La DTP CrossPoint 86 4K de Extron es una matriz de conmutación de 8x6 con entradas y salidas HDMI y DTP^®, escalado 4K, DSP de audio con AEC, un amplificador de potencia de audio incorporado, y un procesador de control IPCP Pro xi integrado. Proporciona una completa integración para sistemas AV de tamaño grande en un chasis de 3U, dando soporte a aplicaciones que requieren varios dispositivos de visualización, refuerzo de sonido y control de sistemas AV. Todas las entradas y salidas admiten resoluciones de vídeo hasta 4K. Las salidas DTP de la matriz funcionan con la tecnología de escalado Vector™ 4K de Extron, la cual ofrece conmutación sin salto y resoluciones escaladas hasta 4K. La extensión DTP permite la conexión a puntos de destino DTP y a matrices XTP^®. Se proporciona una completa optimización de audio con un procesador de señal digital de audio integrado ProDSP™ de Extron, que puede conectarse a un segundo DSP de Extron para la expansión de E/S.

La DTP CrossPoint 86 4K ofrece toda la funcionalidad principal de un sistema AV de tamaño grande, en un único chasis de 3U que sustituye hasta catorce componentes por separado. Además de ahorrar un espacio cuantioso en un rack, su chasis de 3U hace que sea fácil estandarizarla en un diseño de sistema común en una instalación, y adaptar esta matriz de conmutación DTP CrossPoint^® a muchos entornos diferentes donde el espacio para el equipamiento sea limitado. Esta matriz de conmutación para presentaciones multifunción es altamente versátil e ideal para presentaciones con contenido en múltiples dispositivos de visualización y para proporcionar varias configuraciones de sistemas AV que sirvan en salas multiuso y divisibles.

Matriz de conmutación de 8x6 integrada con el exclusivo escalado Vector 4K

La DTP CrossPoint 86 4K hace más eficaz la integración con ordenadores equipados con tarjetas gráficas compatibles, reproductores multimedia 4K, cámaras 4K, y dispositivos de visualización con una resolución nativa 4K o UHD. Todas las entradas HDMI y DTP aceptan señales de alta resolución hasta 4K. La DTP CrossPoint 86 4K incorpora el exclusivo motor de escalado Vector 4K de Extron que está específicamente diseñado con el mejor escalado ascendente y descendente de imágenes. El motor Vector 4K incorpora un nuevo conjunto de algoritmos de procesamiento de imágenes que ofrecen un rendimiento de escalado excepcional con procesamiento de precisión de 30 bits. Esto permite un escalado independiente hasta 4K para cada una de las cuatro salidas DTP, o un escalado descendente de señales fuente 4K para la interoperabilidad con dispositivos de visualización de menor resolución con el fin de adaptarse a los requisitos de las aplicaciones. Para una calidad de imagen óptima, la DTP CrossPoint 86 4K ofrece vídeo 4K con un muestreo de croma 4:4:4.

La conmutación de la matriz entre las entradas y salidas HDMI y DTP permite una gran variedad de posibilidades de diseño para cumplir los requisitos de audio y vídeo de salas de reuniones, aulas universitarias u otras aplicaciones con múltiples dispositivos de visualización. El enrutamiento de señales flexible y la fiable conmutación de vídeo digital de la DTP CrossPoint 86 4K permiten dar soporte a múltiples aplicaciones en una instalación. Para mostrar transiciones profesionales sin salto entre fuentes, la DTP CrossPoint 86 4K ofrece varios efectos de conmutación en las salidas de vídeo escalado DTP. Se incluye una transición de corte a negro, una transición de fundido a negro y una transición de congelado/fundido, la cual realiza fundido de salida del fotograma final congelado para la fuente de entrada previa y, a continuación, aplica fundido de entrada a la nueva fuente seleccionada. Además, la DTP CrossPoint 86 4K proporciona la capacidad de insertar un logo gráfico personalizado, como un logo de empresa, en cualquier presentación al utilizar las salidas de vídeo escalado.

Admite fuentes y dispositivos de visualización locales y remotos

La DTP CrossPoint 86 4K incluye seis entradas y dos salidas HDMI. Las dos entradas DTP de par trenzado y las cuatro salidas DTP son compatibles con una gran variedad de puntos de destino DTP 230 y DTP 330, así como conmutadores y procesadores de señal que dispongan de DTP para admitir equipos remotos HDMI, DisplayPort y DVI. Es posible admitir fuentes analógicas en una selección de transmisores con conmutación DTP 230 y DTP 330. Las entradas DTP pueden recibir señales de transmisores DTP 230 o DTP 330 remotos en ubicaciones como una mesa de conferencia, un atril o una pared para conectar un ordenador portátil de un invitado. Cada salida DTP escalada de forma independiente puede utilizarse para transmitir desde una DTP CrossPoint 86 4K en un rack hasta un receptor DTP 230 o DTP 330 detrás de un dispositivo de visualización de pantalla plana en una pared, sobre un proyector montado en el techo o en cualquier otra ubicación remota. Los transmisores y receptores DTP 230 y DTP 330 están disponibles en versiones con carcasa compacta de perfil reducido, además de placa mural Decorator y cajas de suelo.

Cuando la DTP CrossPoint 86 4K se utiliza con un transmisor o receptor DTP 330, las señales HDMI, DisplayPort, DVI o VGA, además de control y audio analógico pueden extenderse hasta 100 m (330 ft) a través de un único cable blindado CATx. Con un punto de destino DTP 230, las señales pueden extenderse hasta 70 m (230 ft).

Las entradas y salidas DTP de par trenzado incluyen características prácticas de fácil integración diseñadas para hacer la instalación más simple. Es posible insertar señales IR y RS‑232 bidireccional desde un sistema de control y transmitirlas a través del mismo cable blindado CATx, haciendo más eficaz el diseño y la instalación del sistema. Las salidas DTP 3 y 4 también disponen de conexiones HDMI duplicadas que permiten la visualización local del mismo vídeo digital que se ofrece a través del cable blindado CATx.

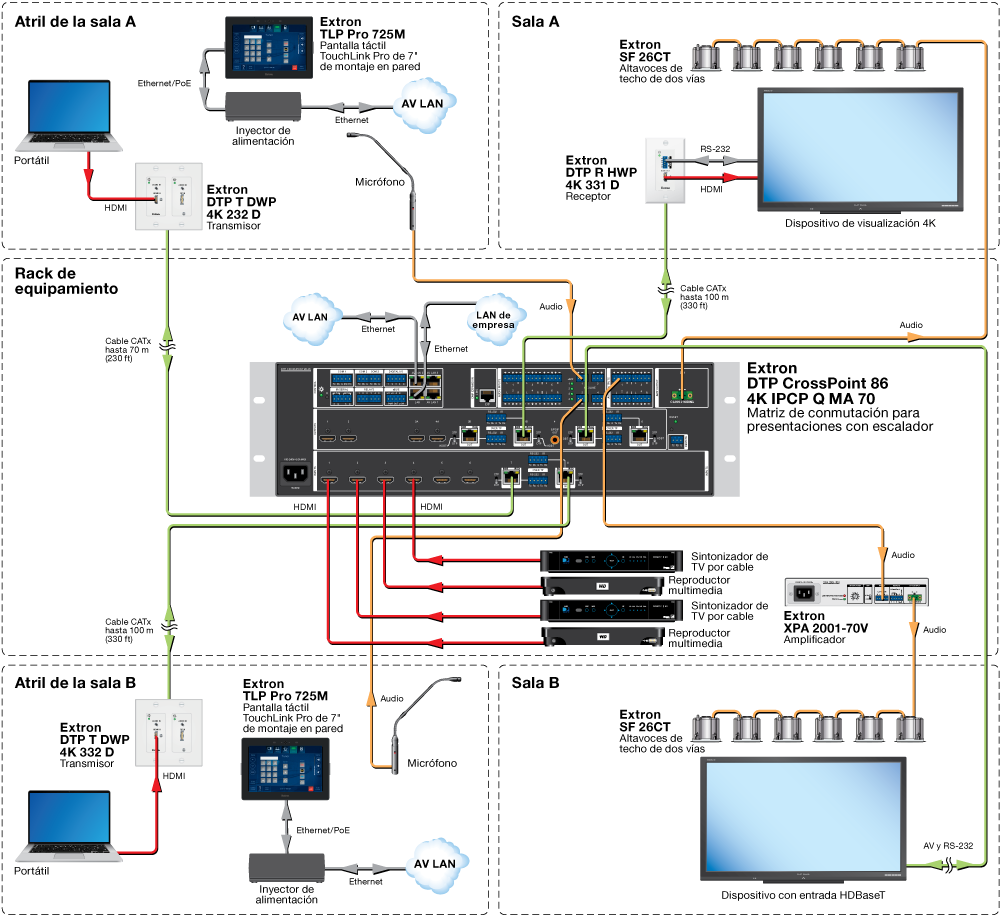

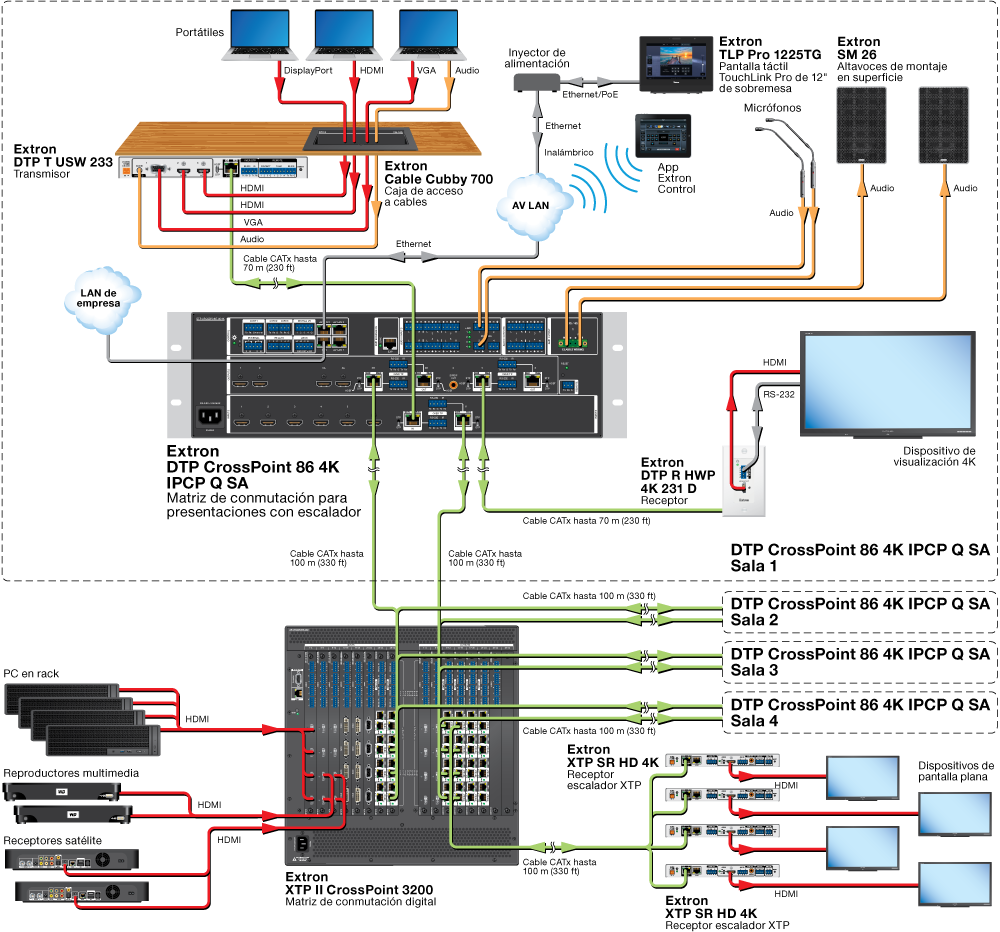

Compatible con matrices de conmutación XTP CrossPoint

Además de admitir los puntos de destino DTP, la DTP CrossPoint 86 4K puede integrarse en un sistema con una matriz de conmutación XTP CrossPoint capaz de extender señales de vídeo digital y audio embebido, además de IR y RS‑232 bidireccional hasta 100 m (330 ft). Esto resulta ideal para aplicaciones de sistemas AV en toda la instalación con una infraestructura de distribución de señales AV centralizada, así como en varios espacios de presentación con conmutación y procesamiento AV locales. Una DTP CrossPoint 86 4K de una sala puede conectarse a una matriz de conmutación XTP CrossPoint en un armario o rack de equipo central para acceder a los recursos AV compartidos o enviar una presentación local a varios destinos en una instalación.

Salidas compatibles con HDBaseT

Las salidas DTP pueden configurarse para la compatibilidad con dispositivos de visualización con HDBaseT para el envío de señales de vídeo digital y audio embebido, además de IR y RS‑232 bidireccional hasta 100 m (330 ft) a través de un cable blindado CATx.

Creada para una fácil integración de fuentes, un manejo fiable y una conmutación rápida

La DTP CrossPoint 86 4K es conforme a HDCP y ofrece una conmutación digital altamente fiable de señales HDMI. A fin de simplificar la integración de fuentes y dispositivos de visualización HDMI, y para ayudar a garantizar una fiabilidad y rendimiento del sistema óptimos, la DTP CrossPoint 86 4K dispone de tres tecnologías exclusivas de Extron: EDID Minder®, Key Minder® y SpeedSwitch®. EDID Minder gestiona la comunicación EDID entre los dispositivos de visualización y las fuentes de entrada para asegurar que se muestran de forma fiable los formatos de vídeo correctos. Para las señales HDMI con contenido protegido, Key Minder autentifica y mantiene la encriptación HDCP continua entre dispositivos de entrada y salida para asegurar una conmutación rápida y fiable. La tecnología SpeedSwitch hace que la DTP CrossPoint 86 4K proporcione velocidades de conmutación excepcionales, casi instantáneas para el contenido con encriptación HDCP.

Potente procesador de control integrado

Los modelos DTP CrossPoint 86 4K IPCP Q disponen de un procesador de control de cuatro núcleos IP Link^® Pro xi de Extron integrado con un switch AV LAN de tres puertos dedicados y seguros y un puerto Ethernet estándar. Además, los puertos del switch de red de la AV LAN están diseñados para el control de dispositivos AV locales, y los protegen contra interferencias externas o intrusión. La DTP CrossPoint 86 4K IPCP Q proporciona procesamiento de alta velocidad y un gran número de puertos para un control amplio y personalizable de un sistema AV completo, incluyendo todas las fuentes y dispositivos de visualización, además de la iluminación, estores, pantallas de proyección y sensores de ocupación, entre otros. Seleccione entre una línea completa de modelos de pantalla táctil TouchLink^® Pro, disponible con varios tamaños de pantalla en formatos de sobremesa, montaje en pared y Cable Cubby^® de Extron. Simplemente conecte una pantalla táctil TouchLink Pro a un puerto LAN para crear un sistema de control AV completo.

La DTP CrossPoint 86 4K IPCP Q es compatible con la serie de E/S IPL EXP de Extron de interfaces de expansión del sistema de control como una manera práctica de añadir puertos de control extra y funcionalidad justo donde los necesita en su sistema. Se pueden controlar, supervisar y acceder a través de su red. Todas estas soluciones de expansión de control compactas se alojan en carcasas duraderas de 1U de rack y un cuarto de ancho, y ofrecen una amplia variedad de tipos de puerto, así como de opciones de montaje.

También es posible utilizar los paneles de botones eBUS^® con la DTP CrossPoint 86 4K IPCP Q. La tecnología eBUS de fácil integración se basa en una arquitectura de bus digital única que permite la expansión sencilla del sistema de control, mayores opciones de diseño y actualizaciones futuras. Como nuestras pantallas táctiles TouchLink Pro, los paneles de botones eBUS están diseñados para su uso con cualquier procesador de control de la serie IPCP Pro de Extron, permitiendo utilizarlos como una interfaz de usuario única en un sistema más pequeño, o en combinación con varios paneles de botones y pantallas táctiles cuando se necesita un sistema de control más elaborado.

Como todos los sistemas de control de Extron, la DTP CrossPoint 86 4K IPCP Q es muy intuitiva y fácil de configurar con el software Global Configurator^®. La última versión del Global Configurator incluye características potentes y avanzadas como la lógica condicional, variables locales y macros. La DTP CrossPoint 86 4K IPCP Q ofrece la versatilidad para integrar una amplia variedad de aplicaciones de control de sistemas, desde alimentación del sistema y conmutación de fuentes hasta operaciones más elaboradas como la gestión de videoconferencias.

El Global Configurator Professional añade escalabilidad sin precedentes con la agrupación de controladores, una característica exclusiva que permite combinar una DTP CrossPoint 86 4K IPCP Q con procesadores IP Link Pro xi adicionales para crear un sistema de control a gran escala. Esto es ideal para el control de múltiples sistemas, salas o incluso ubicaciones remotas por todo el mundo. Los modelos DTP CrossPoint 86 4K IPCP ya existentes pueden agruparse solo con los modelos IP Link Pro. Se pueden supervisar y gestionar los sistemas DTP CrossPoint 86 4K IPCP Q a través de una instalación, edificio, campus u oficinas por todo el mundo utilizando el software basado en servidor GlobalViewer^® Enterprise de Extron. El GlobalViewer Enterprise permite potentes funciones de planificación, supervisión y Atención al cliente en toda la empresa desde una ubicación central.

La licencia LinkLicense^® de Extron es una manera fácil y eficiente para que los usuarios añadan funciones aún más potentes a los productos Extron. La compra de una actualización LinkLicense para interfaces de usuario con la DTP CrossPoint 86 4K IPCP Q permite utilizar un dispositivo móvil o un ordenador como interfaz de control principal para el sistema AV. Esto amplía las opciones de control AV y fomenta el uso de BYOD – Bring Your Own Device (trae tu propio dispositivo). LinkLicense se aplica por sistema, no por usuario, y no hay costes ocultos.

Diseñada para una integración completa de sistemas de audio

Además de la conmutación de la matriz y escalado de vídeo de las salidas DTP, la DTP CrossPoint 86 4K puede desempeñar la función de componente central para la integración completa de un sistema de audio. Incluye conmutación y conmutación separada de audio para las ocho fuentes de vídeo, cuatro entradas de micrófono/línea que pueden mezclarse en matriz y enviarse a cualquier salida, así como embebido y desembebido de audio HDMI. La DTP CrossPoint 86 4K también proporciona una configuración y opciones de procesamiento altamente flexibles para las entradas y salidas de audio, y para distribuir el audio en un sistema. Cada entrada de vídeo, incluyendo los puntos de destino DTP, puede acompañarse de audio digital embebido o audio analógico separado.

El audio de la DTP CrossPoint 86 4K puede transmitirse con o sin procesamiento, como audio HDMI embebido, audio analógico de dos canales, audio digital S/PDIF o amplificado con el amplificador de potencia mono de 70 V o estéreo de dos canales integrado en la matriz de conmutación - modelos MA y SA. Los formatos de flujo de bits multicanal se enrutan directamente a las salidas, sin desembebido ni procesamiento. Los modelos DTP CrossPoint 86 4K equipados con amplificador proporcionan amplificación de potencia estéreo con 50 W rms por canal a 4 Ω o 25 W rms por canal a 8 Ω, o amplificación mono de 70 V con una salida de 100 W rms. Estos amplificadores integrados disponen de un diseño de amplificador de clase D exclusivo de Extron, con la tecnología patentada CDRS™ (supresión de rizado en clase D) que proporciona una forma de onda de audio suave y limpia, así como una mejora de la fidelidad de la señal con respecto a los diseños de amplificador de clase D convencionales.

ProDSP, cancelación de eco acústico, y mezclador automático para un completo diseño y optimización de sistemas de audio

Todos los modelos DTP CrossPoint 86 4K disponen de ProDSP de Extron, el mismo procesamiento de señales de audio de alto rendimiento y multifunción que se encuentra en los procesadores de señal digital DMP de Extron. El exclusivo ProDSP de Extron ha sido diseñado desde su origen utilizando un potente motor de DSP de punto flotante de 64 bits para proporcionar un amplio rango dinámico y reducir la posibilidad de saturación. ProDSP utiliza conversores de audio de 24 bits con categoría de estudio y un muestreo de 48 kHz para mantener la claridad de la señal de audio. ProDSP dispone de una completa selección de potentes herramientas fáciles de configurar para controlar el nivel, dinámica, filtros, retardo, ducking, loudness y supresión de feedback.

El DSP de nivel verdaderamente profesional permite un diseño del sistema de audio completo, una optimización y sintonización precisas y una estructura de ganancia adecuada. Las cuatro entradas de micrófono/línea pueden mezclarse en matriz y enviarse a cualquiera de los ocho buses de salida estéreo para crear zonas de audio ajustadas de forma precisa para las salidas correspondientes. Además, estas entradas pueden enrutarse a cualquiera de los 8 buses “virtuales” para poder procesar las entradas en grupo antes de enrutarlas a los buses de salida. Si se desea, las señales de entrada de micrófono/línea se pueden mezclar omitiendo el procesamiento de la señal. Las funciones flexibles de enrutamiento y mezcla de la DTP CrossPoint 86 4K permiten a los diseñadores de sistemas crear esquemas de gestión de señales simples o complejos para adaptarse a los requisitos de distintas aplicaciones de sistemas.

La DTP CrossPoint 86 4K incluye cuatro canales independientes de AEC – cancelación de eco acústico de alto rendimiento, así como cancelación de ruido seleccionable para aplicaciones de conferencia. AEC es esencial para la eficacia de las conversaciones entre salas remotas, garantizando una comunicación de audio clara y natural para todos los participantes.AEC de Extron cuenta con algoritmos avanzados que proporcionan una rápida convergencia de la cancelación de eco para una inteligibilidad óptima, incluso en condiciones difíciles como conversaciones simultáneas, donde los interlocutores de ambos extremos hablan a la vez, o cuando los interlocutores utilizan micrófonos inalámbricos. La DTP CrossPoint 86 4K también dispone de un mezclador automático con modos de puerta y de ganancia compartida para la gestión de hasta ocho grupos de señal de micrófono. Esto permite el ajuste preciso para evitar el sonido entrecortado característico de los mezcladores automáticos tradicionales cuando se desactiva un micrófono. Para que la mezcla de micrófono suene natural, el mezclador automático ofrece además un modo de ganancia compartida cuando el NOM – número de micrófonos abiertos es omitido, permitiendo que todos los micrófonos estén activos.

La configuración y la optimización son fáciles con el intuitivo software DSP Configurator™. El flexible diseño en pantalla ofrece un rápido acceso a todas las herramientas de procesamiento de la señal de audio digital, así como a los ajustes de AEC y cancelación de ruido de la DTP CrossPoint 86 4K. Esto incluye control de niveles, dinámica, filtros, retardo, ducking, loudness, supresión de feedback y conmutación en matriz, así como la medición en tiempo real de los niveles de ERL – pérdida de retorno de eco, ERLE – mejora de pérdida de retorno de eco, y TER – reducción total de eco.

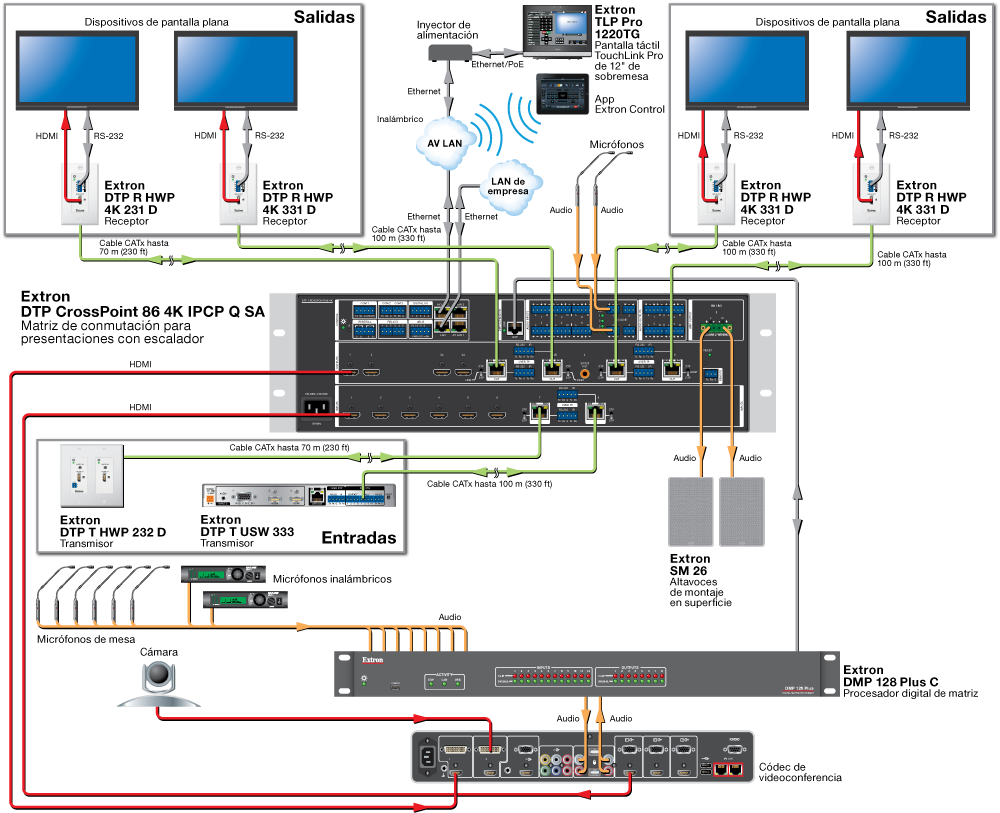

Integración con los procesadores de audio de Extron para sistemas más grandes

Se incluye un puerto de expansión de audio digital de Extron en todos los modelos DTP CrossPoint 86 4K para la interconexión con un procesador digital de matriz DMP 128 Plus de Extron. Esto permite el transporte de canales de 16x16 E/S entre dispositivos; además, el DMP 128 Plus proporciona 12 entradas y 8 salidas adicionales para micrófonos, zonas con múltiples altavoces, sistemas de ayuda auditiva, entre otros. Es posible realizar muchos diseños de sistemas exclusivos y escalables al conectar una DTP CrossPoint 86 4K a un DMP 128 Plus AT en una red Dante™. Por ejemplo, esto puede ser ideal para dar soporte a un gran número de micrófonos en una sala de reuniones de un ayuntamiento, o en un aula universitaria para aprendizaje a distancia.

Configuración

La DTP CrossPoint 86 4K se puede controlar a través del panel frontal, Ethernet, USB o RS‑232. La matriz de conmutación puede configurarse utilizando PCS – Product Configuration Software de Extron con una GUI fácil de usar que facilita la navegación. Esta aplicación de software permite un ajuste y puesta en marcha rápidos, manejo y supervisión en tiempo real y la capacidad de configurar varias unidades DTP CrossPoint 86 4K en la misma sesión.
