Hace una década, Extron fue pionero en la utilización de amplificadores de clase D para aplicaciones AV. Hemos reinventado continuamente la clase D con nuestro enfoque meticuloso en ingeniería y el desarrollo de tecnologías patentadas y únicas, diseñadas para tratar los requisitos específicos de los flujos de trabajo e instalaciones AV.
Debido a que nuestro equipo de ingenieros dedicados para sistemas de alimentación diseña todos los amplificadores Extron de clase D desde la base, incluyendo nuestras fuentes de alimentación Everlast, conocemos exactamente qué incorporamos a nivel de componentes. Cada componente y su ubicación se eligen y diseñan cuidadosamente en el sistema final para lograr la máxima eficiencia y fiabilidad. Esto no es posible para otros fabricantes que utilizan módulos de alimentación OEM de terceros.
La línea XPA® Ultra de amplificadores de potencia homologados por ENERGY STAR representa el compromiso continuo de Extron con la innovación y el reto de ofrecer más canales de alto rendimiento en menos espacio.
Todos los amplificadores XPA Ultra funcionan con una eficiencia líder en la industria de hasta el 77%. Un amplificador eficiente ofrece el porcentaje más alto posible de su potencia de entrada como potencia de salida para los altavoces. La potencia no enviada se desperdicia en forma de calor irradiado, lo que provoca un mayor derroche debido a los costes de refrigeración y requisitos de energía más altos.
Ultrafríos
Un amplificador XPA Ultra funciona con una temperatura más baja que otros amplificadores de clase D. Un amplificador que genera un calor excesivo no solo desperdicia el espacio por encima de este en un rack para su refrigeración, sino que también crea más demanda de sistemas de refrigeración del rack y reduce la vida útil de los componentes. Las tasas de avería y requisitos de refrigeración más elevados de otros amplificadores de clase D implican mayores costes y tiempo de desconexión. Los amplificadores XPA Ultra están refrigerados por convección, funcionan de forma más silenciosa, a menor temperatura y durante más tiempo, gracias a la meticulosa combinación de ingeniería térmica de Extron.
Imagen térmica
XPA U 1004 de Extron Cuatro canales de 100 W a 8 ΩQSC SPA4-100 Cuatro canales de 100 W a 8 Ω
Ambos amplificadores funcionando a 1/8 de potencia
Los amplificadores XPA Ultra de Extron siguen nuestro compromiso de ahorrar energía y reducir costes gracias a sus diseños homologados por ENERGY STAR. Todos los amplificadores Extron tienen una función de apagado automático que pone los amplificadores en modo de espera (standby) tras 25 minutos de inactividad, consumiendo menos de 1 W de energía.

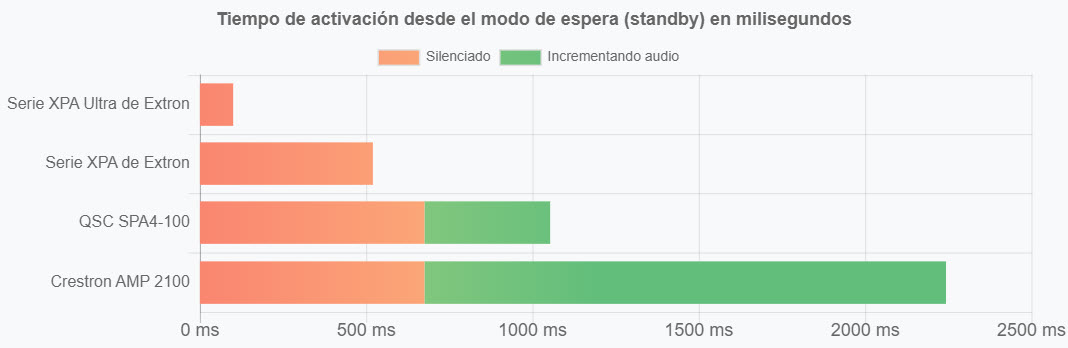

Durante mucho tiempo, ha sido un problema la activación suficientemente rápida para que no se corte el inicio del audio cuando se detecta audio en modo de espera (standby), algo que la tecnología InstaWake ha resuelto con la línea de amplificadores XPA Ultra. El gráfico y los ejemplos de audio empleados a continuación muestran la diferencia entre la activación completa del XPA Ultra en menos de 100 ms en comparación con los amplificadores de clase D de la competencia, que pueden necesitar bastante más de dos segundos para alcanzar su potencia nominal. Como escuchará, perderse medio segundo de audio puede cambiar radicalmente el significado de una frase: “Do not exit to the right, there is a bear in the parking lot” (No salga por la derecha, hay un oso en el aparcamiento).
Haga clic para escuchar las grabaciones de activación
Pulse el botón de reproducción para escuchar las grabaciones de activación
►
Serie XPA Ultra de Extron
►
Serie XPA de Extron
►
QSC SPA4-100
►
Crestron AMP 2100
Consumo de alimentación de CA ultrabajo
Un amplificador altamente eficiente requerirá menos alimentación eléctrica que uno ineficiente para ofrecer la misma cantidad de amplificación a los altavoces. Los amplificadores XPA Ultra son más eficientes, están homologados por ENERGY STAR y cuentan con fuentes de alimentación Everlast, reduciendo los costes en electricidad debido a los kilovatios/hora utilizados y la infraestructura de alimentación requerida.
Todo se resume en esto. Cuando se enciende un amplificador XPA Ultra, funciona. Debido a que mantiene alejados los condensadores de alimentación de las fuentes de calor, evita el uso de conjuntos de cables propensos a averías, descarta el uso de condensadores electrolíticos de corta duración en el recorrido de audio y cuenta con técnicas innovadoras de disipación del calor, un amplificador XPA Ultra funcionará durante años sin problemas. Todo gracias a su diseño.
Los amplificadores XPA Ultra son productos de bajo consumo que ahorran energía y reducen costes
Indicadores LED de la señal y protección en la parte delantera y trasera
Proporcionan una indicación clave desde ambas caras del amplificador durante su uso y configuración
Clasificado plenum UL 2043
Cuando se utiliza con el kit adaptador de tubo flexible opcional fácil de instalar
Fuente de alimentación interna Everlast
Proporciona compatibilidad a nivel mundial, con alta fiabilidad demostrada y bajo consumo eléctrico con un coste de funcionamiento reducido
CDRS
Tecnología patentada por Extron que proporciona una forma de onda de audio suave y limpia, eliminando las emisiones de radiofrecuencia
Relación señal/ruido y THD+R de alto rendimiento
Los amplificadores XPA Ultra disponen de una relación señal/ruido de 100 dB y THD+R inferior a 0,1%
Funcionamiento de refrigeración por convección, sin ventilador
Puede apilarse sin necesidad de espacio adicional en el rack para la ventilación
Modo de espera (standby) automático y InstaWake
Modo de espera automático tras 25 minutos de inactividad con activación en menos de 100 ms al detectar una señal; es posible desbloquear el modo de espera (standby) si es necesario
Opciones flexibles de potencia de salida
Modelos de 35 W y 100 W a 8 Ω, 70 V y 100 V
XPA U 1004 SB
Amplificador homologado por ENERGY STAR
Los amplificadores XPA Ultra son productos de bajo consumo que ahorran energía y reducen costes
Indicadores LED de la señal y protección en la parte delantera y trasera
Proporcionan una indicación clave desde ambas caras del amplificador durante su uso y configuración
Clasificado plenum UL 2043
Cuando se utiliza con el kit adaptador de tubo flexible opcional fácil de instalar
Fuente de alimentación interna Everlast
Proporciona compatibilidad a nivel mundial, con alta fiabilidad demostrada y bajo consumo eléctrico con un coste de funcionamiento reducido
CDRS
Tecnología patentada por Extron que proporciona una forma de onda de audio suave y limpia, eliminando las emisiones de radiofrecuencia
Relación señal/ruido y THD+R de alto rendimiento
Los amplificadores XPA Ultra disponen de una relación señal/ruido de 100 dB y THD+R inferior a 0,1%
Funcionamiento de refrigeración por convección, sin ventilador
Puede apilarse sin necesidad de espacio adicional en el rack para la ventilación
Modo de espera (standby) automático y InstaWake
Modo de espera automático tras 25 minutos de inactividad con activación en menos de 100 ms al detectar una señal; es posible desbloquear el modo de espera (standby) si es necesario
Modos de salida seleccionable por pares de canales
Los pares puenteables individualmente pueden activar dos canales de baja impedancia o un canal doble de alta impedancia.
Control remoto de volumen y silenciado por par de canales
Con una VCM, un VC y ciertos controladores MediaLink de Extron

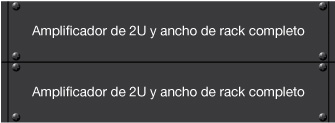

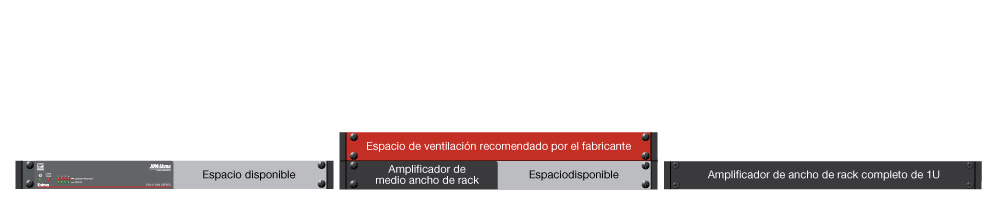

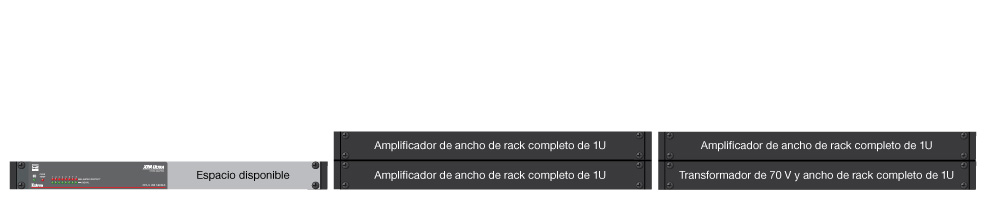

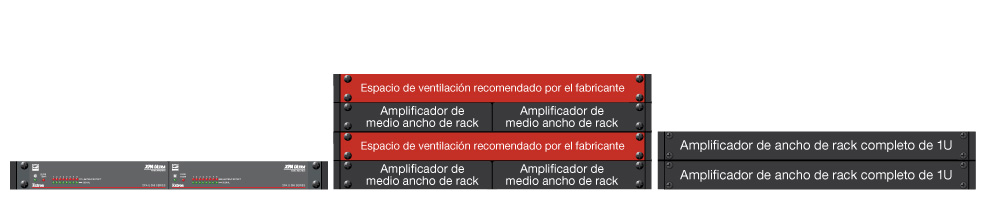

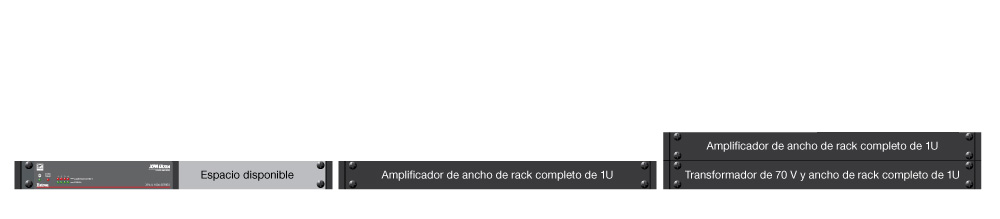

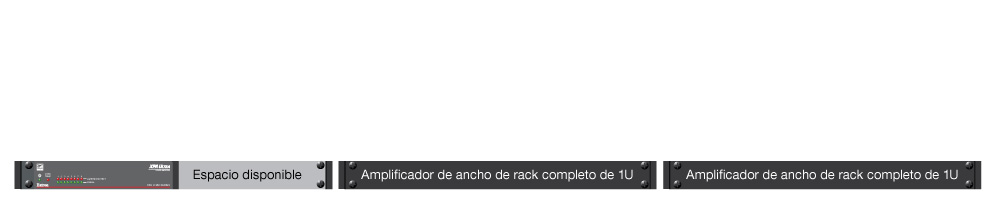

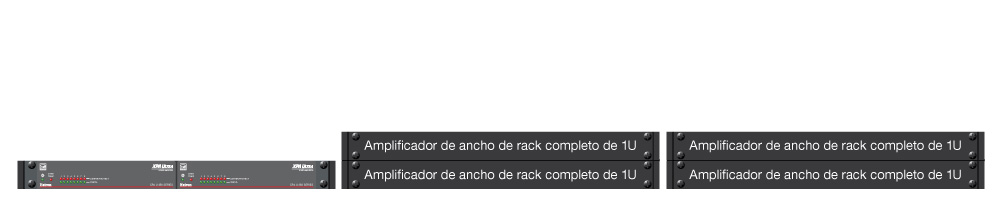

Densidad de canales ultraalta
La línea de amplificadores XPA Ultra comienza con la densidad de canales líder en la industria del XPA U 358, ofreciendo su número de canales en un espacio de rack. Es por ello que cuando calificamos a un amplificador de dispositivo de 1RU, realmente solo ocupa un espacio de rack. Un amplificador que necesita un espacio de rack por encima para la ventilación u otro espacio de rack para un transformador, no es en realidad un dispositivo de 1U. En lugares con espacio en rack limitado, la capacidad de instalar más canales en menos espacio, con menos refrigeración necesaria, es cada vez más importante.

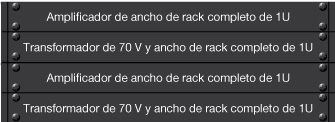

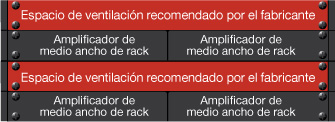

Seleccione una configuración de canales en las pestañas inferiores para ver una comparación del XPA Ultra frente a otras marcas de amplificadores.
Diseñar un amplificador con el rendimiento y fiabilidad del XPA Ultra es difícil. No hay atajos. Utilizar los mismos diseños OEM que emplean otros fabricantes no lograría el objetivo de Extron de proporcionar las mejores soluciones para cumplir con los requisitos y altas expectativas de nuestros clientes.
Las fotografías inferiores ilustran las diferencias principales entre el enfoque diseñado por Extron y el enfoque OEM de otros fabricantes. Haga clic en las fotografías para obtener detalles.
Fuente de alimentación Everlast de Extron
Diseñada para una ultrafiabilidad y longevidad
Ubicación de los componentes sensibles al calor
Transistores FET de alta temperatura que realizan la disipación térmica en placas metálicas grandes alejadas de los condensadores
Amplificadores diseñados y fabricados por Extron
Diseñado y creado para la eficiencia, funcionamiento a baja temperatura y alta fiabilidad
Solo se utilizan pistas y cableado soldado punto a punto
Conexiones que no se soltarán por las vibraciones ni se desgastarán
Clasificado para su uso en un espacio plenum
Con kit de adaptador de tubo flexible opcional
Diseño de Extron
Diseño de la competencia A
Diseño de la competencia B
Diseño de la competencia C
Fuente de alimentación OEM estándar
Rendimiento y longevidad típicos
Componentes sensibles próximos a fuentes de calor
Transistores FET de alta temperatura próximos a los condensadores
Módulos de amplificador OEM de terceros
Disponibles directamente y utilizados por otros fabricantes de amplificadores
Cable de cinta con conectores propensos a fallos
Con el tiempo, el conector puede soltarse por vibraciones o desgastarse
Análisis independiente en profundidad del diseño e ingeniería del amplificador XPA Ultra por el Profesor Dr.-Ing. Anselm Goertz
El Sr. Goertz, doctor en ingeniería eléctrica especializado en técnica acústica, ha llevado a cabo numerosas pruebas del amplificador XPA Ultra de Extron y ha escrito este análisis para la revista alemana Professional System. Goertz se encarga de la planificación, formación y soporte de proyectos en todas las áreas de tecnología eléctrica y de medición acústica de salas para el audio profesional.
Solo una empresa que desarrolla su propia tecnología única puede tener una cartera de patentes tan amplia como Extron, incluyendo muchas patentes de audio. Los amplificadores XPA Ultra aprovechan nuestras tecnologías patentadas mostradas a continuación, que proporcionan ventajas clave de rendimiento y fiabilidad a nuestros clientes y que son imposibles de copiar para otros fabricantes de amplificadores.
Supresión de rizado en clase D – CDRS
Tres patentes forman la base de la tecnología CDRS de Extron incluida en los amplificadores XPA Ultra. Esta tecnología reduce las emisiones de alta frecuencia que pueden recibir otros componentes.
Conmutación suave en clase D
El diseño de conmutación suave de Extron funciona con CDRS para reducir la potencia disipada, lo que aumenta la eficiencia del amplificador.
Conversor de alimentación en clase D
Los conversores de alimentación de los amplificadores de clase D de Extron facilitan la transferencia de energía para un rendimiento más preciso, a la vez que utilizan menos condensadores que limitan la durabilidad en la fuente de alimentación.
Generador de forma de onda triangular de bajo ruido
Debido a que un generador triangular está en el núcleo de un amplificador de clase D y estos poseen contenido de ruido de banda de audio, esta tecnología se utiliza para reducir enormemente ese contenido de ruido logrando un umbral mínimo de ruido más bajo.
Extensión de ancho de banda para circuitos clase D
Esta tecnología avanza la supresión de rizado en clase D para reducir el THD en frecuencias altas de audio.
Reducción de distorsión en clase D
Esta tecnología es nueva en la línea de amplificadores XPA Ultra, y reduce la distorsión en la señal de salida al filtrar el rizado y reducir la falta de linealidad cuando la señal de audio pasa a través del amplificador.
Herramienta de selección de amplificador
Busque modelos de amplificador según sus características
