Los sistemas NAV de AVoIP profesional, DTP, audio y control de Extron mejoran el aprendizaje innovador del nuevo West Quad del Kenyon College

Evaluamos las diferentes tecnologías y marcas con los representantes del Kenyon para sus nuevos edificios en West Quad y determinamos que el AV sobre IP utilizando el sistema NAV de Extron era la solución correcta para este particular proyecto y cliente.

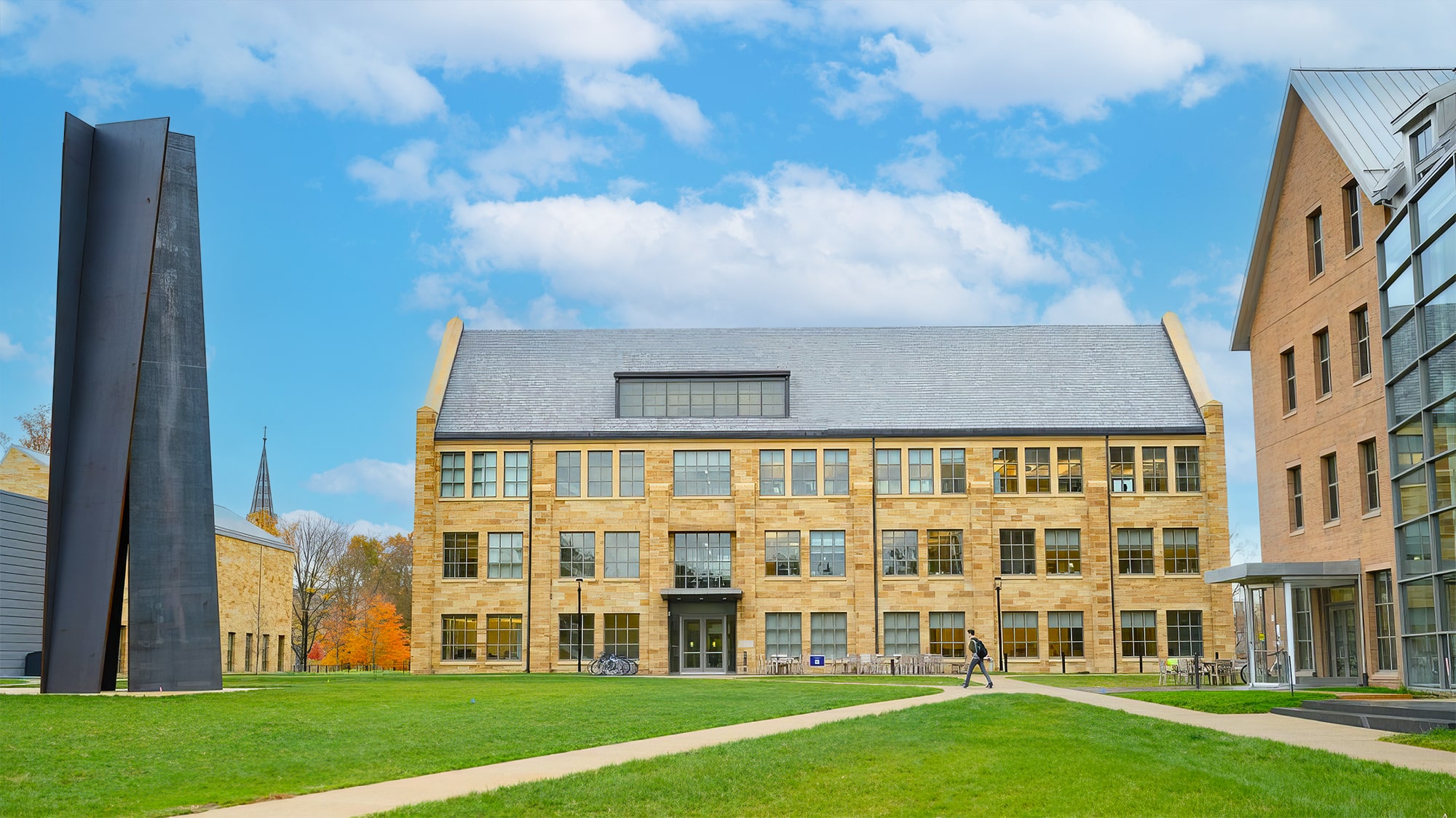

El Kenyon College es una universidad de artes liberales de cuatro años situada en una colina en Gambier, Ohio. Rodeado por las vistas de belleza natural, esta universidad de 200 años de antigüedad está entre las 25 de las “new ivies”, una alusión a las instituciones de la tradicional liga Ivy de la educación superior. La incorporación más reciente a este prestigioso campus es el West Quad, formado por tres edificios de múltiples plantas que han sido mejorados con tecnología AV avanzada.

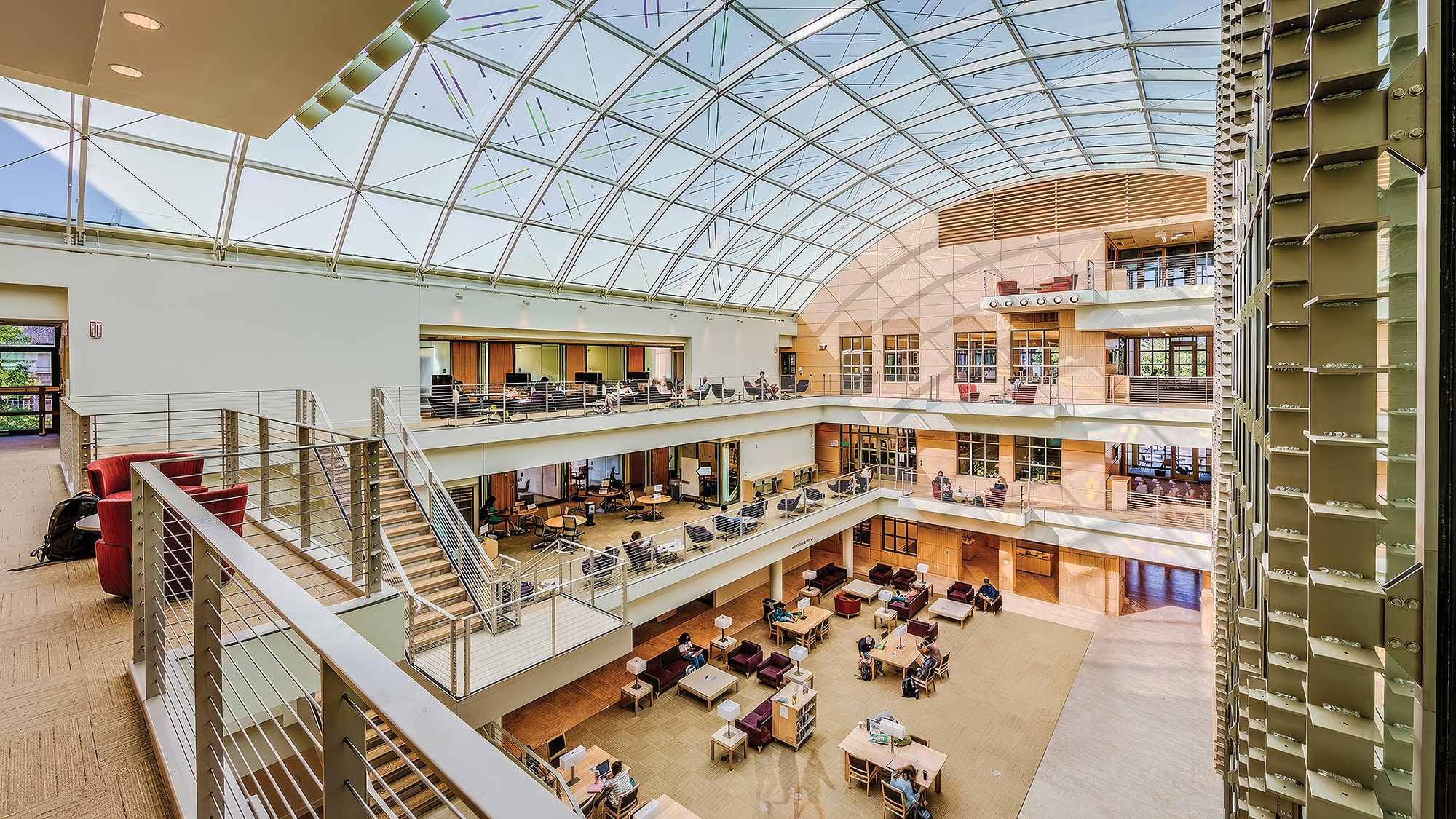

Uno de los edificios del West Quad es Oden Hall para ciencias sociales interdisciplinarias. Cerca está el Lowell House, formado por admisiones y asistencia financiera en la planta baja, con espacios de aprendizaje tradicionales y únicos en las plantas superiores. Cada edificio cuenta con cuatro plantas. Estos rodean la estructura fundamental del West Quad, la vanguardista Chalmers Library. Este edificio sirve como nexo para la investigación de pregrado, junto al asesoramiento académico y profesional. Aunque visualmente tiene la misma altura que Oden Hall y Lowell House, la biblioteca cuenta con dos niveles de sótano y cuatro plantas por encima de la planta baja que incluye un vestíbulo central abierto a cada planta.

Retos

Los espacios del West Quad incluyen clases de aprendizaje activo, inmersivas y tradicionales, aulas, laboratorios, talleres, salas de conferencia y reuniones y locales desde tamaño estudio hasta grande para presentaciones. Cada edificio requería sistemas AV flexibles, de grado profesional para dar soporte a una selección de funcionalidad básica y especializada en una amplia variedad de entornos. Estos espacios necesitaban ofrecer la capacidad de ser conectados para compartir recursos y espacios adicionales.

Los componentes AV tenían que ser estandarizados a otros edificios del campus, con una variedad de capacidades del sistema AV adicional en ciertas salas. Los requisitos del sistema van desde la presentación en la sala con un control intuitivo hasta los espacios conectados y adicionales. La conectividad HDMI y USB sencilla era también obligatoria en los tres edificios. Estas conexiones digitales, así como la alimentación, estarían disponibles en atriles, armarios, mesas, paredes y/o suelos, dependiendo de la sala.

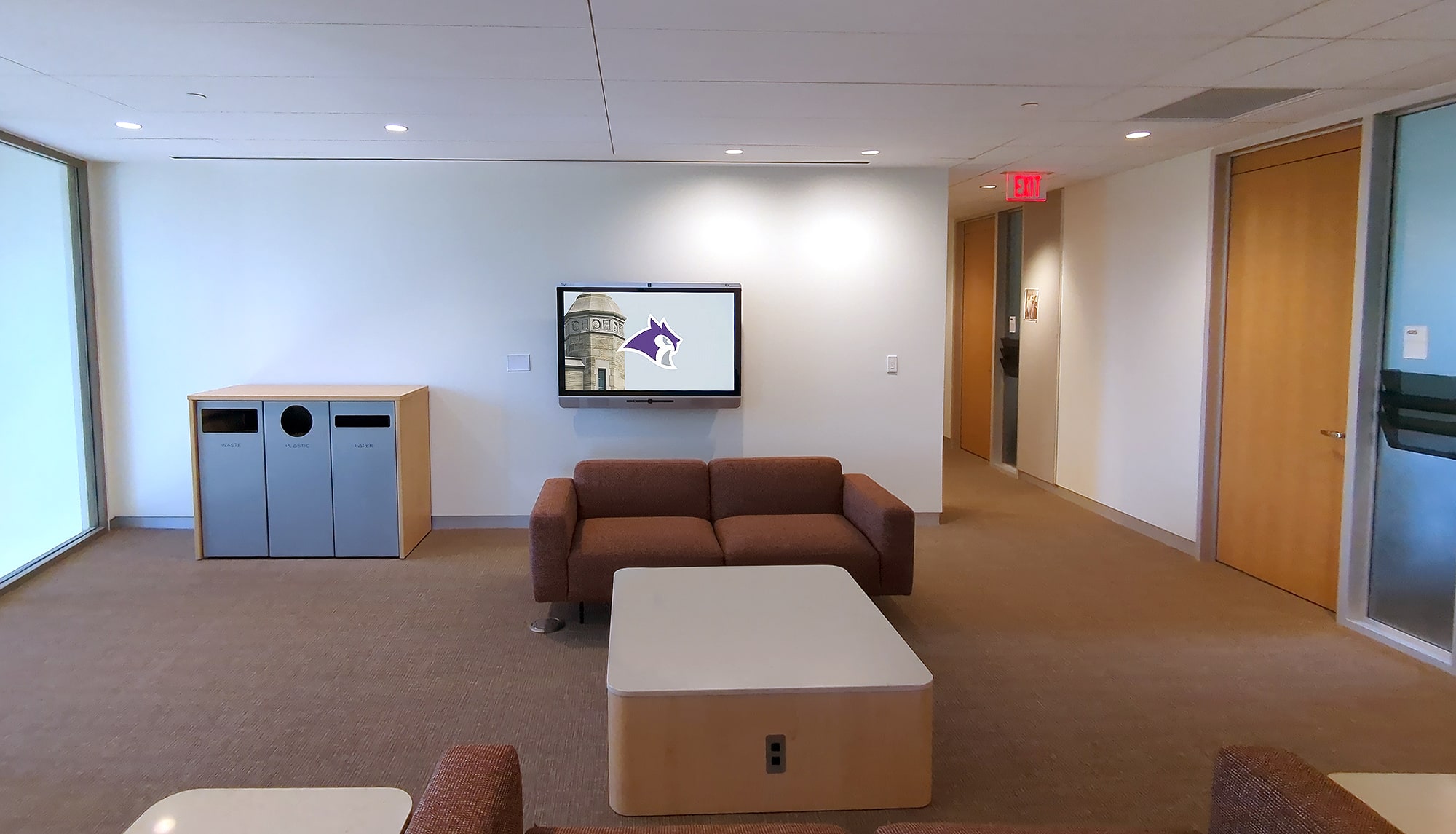

Cada sala ha sido programada para incluir al menos un sistema de proyección montado en el techo y/o un dispositivo de visualización montado en pared. Una importante colección de dispositivos de visualización montados en carritos móviles estarían disponibles para aumentar la visibilidad cuando fuera necesario. Otros requisitos incluían las capacidades de megafonía y señalización digital en cada edificio. Para el control, el uso de la misma interfaz del sistema o diseños de pantalla similares permitiría al profesorado, el personal y los estudiantes una transición sin problemas entre salas sin necesitar la asistencia del departamento de informática.

Anticipando el uso intenso del West Quad, la instalación tenía que proporcionar datos de la ocupación de la sala local y planificación desde espacios individuales a grupos de ellos utilizando el software del sistema de reserva existente en el campus.

Finalmente, la instalación tenía que ampliarse sin tener que sustituir los componentes del sistema existente. La expansión futura del sistema incorporaría la capacidad de conectarse con salas adicionales y edificios. Además, se quería la integración del mismo equipo para acelerar el tiempo de expansión, así como ayudar con los costes de gestión de la universidad y hacer más eficaz el mantenimiento del sistema.

El Kenyon College contrató a NV5 para el diseño del sistema y a Radiant Technology para la integración. Trabajando juntos, la universidad y NV5 acordaron que el diseño estaría basado en una serie de tecnologías de Extron que incluían el NAV^® de AV profesional sobre IP, DTP^® y control.

Extron contribuyó a garantizar una excelente flexibilidad; poder mover equipamiento o dispositivos de visualización y conectarlos en diferentes zonas de las salas a través del NAV era la mejor solución.

Diseño

En el West Quad, los sistemas NAV de AV profesional sobre IP de Extron conectan salas a través de la red del campus y las soluciones de conmutación AV de Extron presentan vídeo de alta calidad con un sonido nítido y un funcionamiento sencillo. El Kenyon mantiene un equipamiento de presentación en unas 100 clases, así como otros espacios de aprendizaje y reuniones. Estos sistemas AV incluyen uno o más ordenadores, al menos un sistema de proyección de vídeo o un dispositivo de visualización de pantalla grande y conectividad AV disponible en paredes y mobiliario. Muchas salas están equipadas con fuentes adicionales, como un reproductor multimedia óptico, una cámara de documentos, cámaras Web, uno o más dispositivos de visualización con lápiz inteligente y Apple TV^® con proyección de pantalla. Los componentes del sistema AV a menudo están seguros en un rack local.

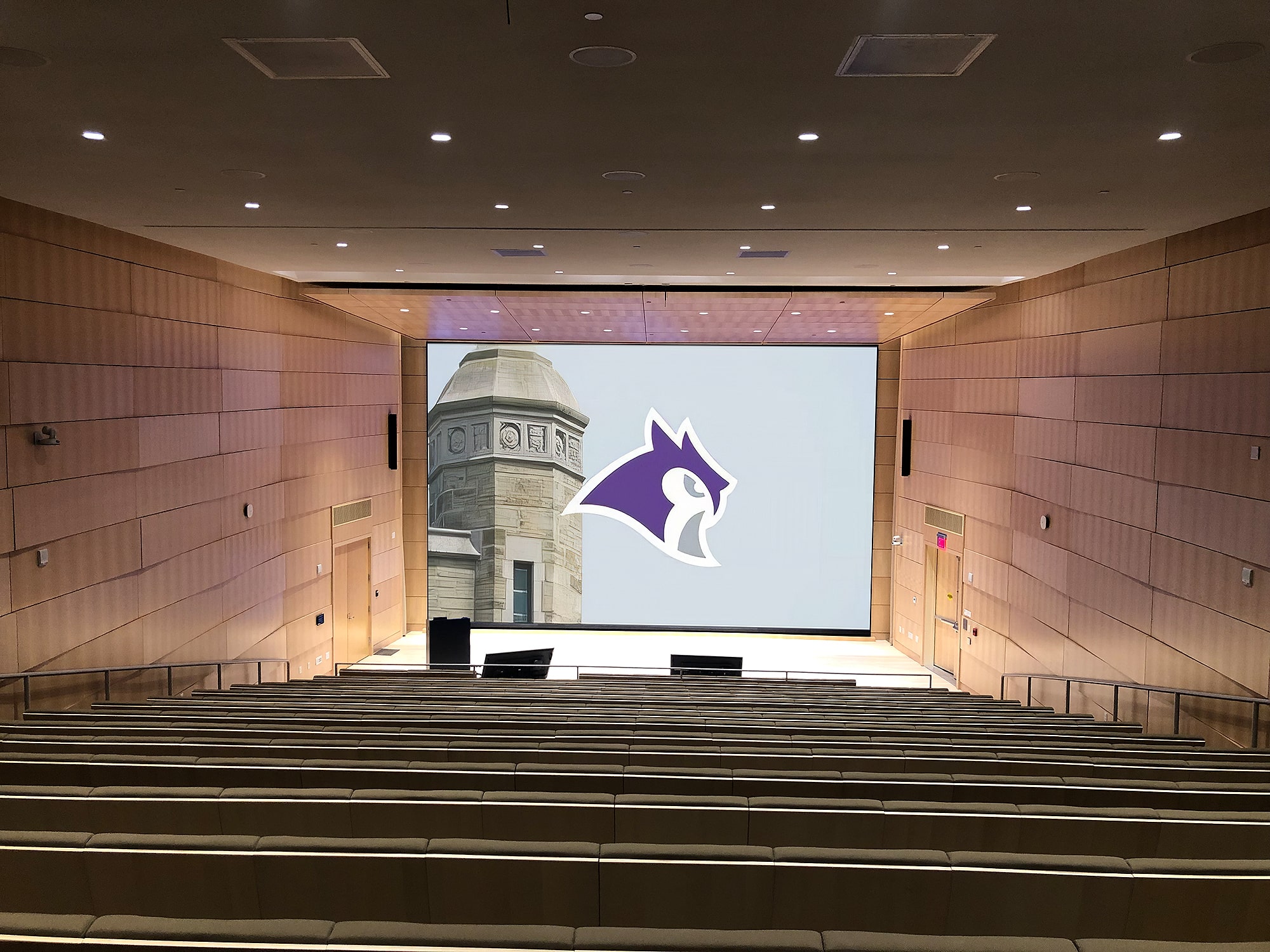

Algunas de las salas con requisitos específicos incluyen el auditorio en Oden Hall y varios espacios de presentación y salas de seminario en los tres edificios. Otro espacio así es el estudio de grabación y presentación en la Chalmers Library, que requería capacidades como el inicio de la grabación automatizada y el control del entorno. Estos sistemas AV soportan distribución de vídeo y audio seleccionable para presentaciones en directo y mesas redondas en las que los micrófonos y el audio de programa pueden enrutarse a través de AES67 a la red Dante^® para la distribución.

Aunque los usos varían por edificio y espacio, la flexibilidad y dependencia de los sistemas de Extron permite los mismos tipos de productos para soportar la amplia variedad de entornos y cumplir con los requisitos tecnológicos.

Definitivamente había una preocupación por el hecho de tener que conectar y desconectar dispositivos constantemente, pero las conexiones son sólidas, y la alta calidad de vídeo y audio nunca flaquea.

El sistema NAV es una revolución para entregar contenido

El sistema NAV de AV profesional sobre IP de Extron fue seleccionado porque proporcionaba una flexibilidad del sistema superior, y una integridad de la señal y escalabilidad de vídeo en una solución de alto rendimiento. Dentro de cada sala y espacio, los codificadores y decodificadores escaladores NAV funcionan a través de los switch locales, con los decodificadores distribuyendo contenido a la resolución nativa de cada dispositivo de visualización. Las distribuciones de los espacios de aprendizaje cambian regularmente; por lo que los puntos remotos NAV están instalados por todas las salas. Los puntos de conexión están en paredes y suelos y dentro de armarios.

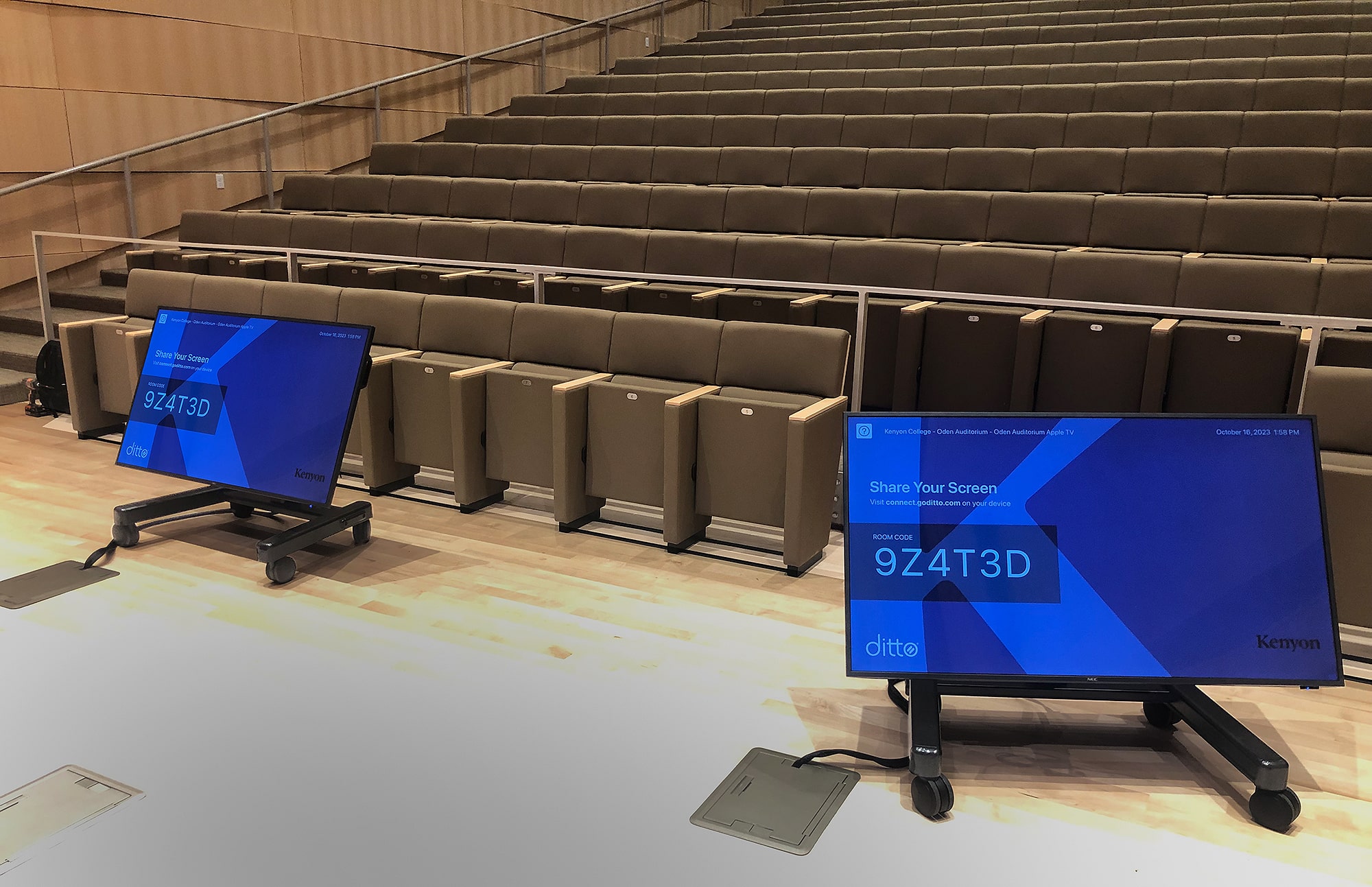

El auditorio, salas de seminario y espacios de presentación tienen el mismo tipo de flexibilidad utilizando más de los productos estándar y las opciones de conexión. Los puntos remotos NAV adicionales soportan dispositivos de visualización auxiliar en carritos móviles y proporcionan conectividad AV para dispositivos personales, como el ordenador portátil de un presentador invitado o el equipamiento fuente traído por un ponente.

Para mayores audiencias, un número de salas y espacios están conectados a través del sistema NAV. Por ejemplo, una presentación en el auditorio puede ser compartida con las salas de reuniones secundarias y de presentación. Además, los eventos populares que se celebran en los espacios para colecciones especiales de la Chalmer Library se pueden enviar a una selección de aulas, lo que permite a los estudiantes compartir la experiencia. Incluye contenido presentado, cámaras en directo y audio.

Sonido en directo y programado con la mezcla y procesamiento ProDSP de Extron

El diseñador del sistema de NV5 seleccionó los procesadores DSP de la serie DMP Plus de Extron junto con los amplificadores de potencia de la serie XPA para instalaciones en la sala, afirmando que estos productos hacen más eficaz la mezcla de operaciones para el instructor y el mantenimiento para el equipo de soporte.

Los modelos seleccionados incluyen hasta doce canales de AEC – cancelación de eco acústico y/o Dante. AEC asegura una calidad de sonido impoluto durante las clases y presentaciones y para su archivo. Para enrutar un canal Dante en lugar de una entrada de micrófono/línea local, la capacidad FlexInput del mezclador procesa audio desde dispositivos con Dante. Esto permite incorporar todas las características del DSP, incluyendo AEC, para los canales Dante de entrada.

El AV profesional a través de IP es práctico para entornos de aprendizaje activo, e implementar los sistemas NAV de los edificios académico, administrativo y la biblioteca en clases, salas de reuniones y espacios de uso general era lo que más sentido tenía.

Control y planificación

El intuitivo control del sistema AV lo proporciona una variedad de pantallas táctiles TouchLink^® Pro en diferentes tamaños y formatos. Están montadas en atriles, paredes y otro mobiliario, y proporcionan una interfaz de usuario adaptada al tipo de espacio. Las pantallas táctiles funcionan con un procesador de control IP Link^® Pro de Extron que supervisa y controla el sistema AV, facilitando ciertos controles del entorno como el de la iluminación de la sala, los estores de las ventanas y/o los elevadores y pantallas del proyector.

Ciertos procesadores de control incluyen la licencia LinkLicense^® para interfaces de usuario, que permiten que dispositivos personales funcionen como interfaz de control principal del sistema AV. El profesorado y personal aprecian esta opción de control flexible.

Para gestionar las reservas de los espacios en los que es posible, una pantalla de reserva de salas TouchLink fácil de usar está instalada en la parte exterior de la puerta. Profesores y personal pueden ver la disponibilidad de la sala en tiempo real y la reserva de la clase, la sala de reuniones o el espacio de presentación siguiendo las instrucciones en pantalla. Las pantallas de reserva de salas TouchLink de Extron conectan directamente con el sistema de calendario y reserva existente de la universidad. El equipo de integración utilizó el software Room Agent™ de Extron instalado en sus ordenadores para configurar rápida y sencillamente las pantallas de reserva. El equipo de soporte del Kenyon está en las primeras etapas de integración de GlobalViewer^® Enterprise de Extron para la supervisión y control remotos del sistema de todo el campus.

Captura de presentaciones con la presión de un botón

Entre los espacios únicos del West Quad, la Chalmers Library dispone del estudio de colaboración digital. Es un estudio de grabación y presentación que con la presión de un sólo botón se puede grabar y almacenar en una memoria flash USB proporcionada por el usuario.

Un procesador multimedia para streaming de la serie SMP de Extron es el centro del sistema de grabación AV. Este y otros componentes del sistema AV están instalados dentro del armario de equipamiento. Montado en la superficie del armario hay un panel de control remoto de Extron diseñado para la serie SMP. El panel incluye los botones de grabación/inicio y parada, así como el de pausa y marcado de capítulo. El panel también proporciona la entrada USB.

Resultados

El proyecto de múltiples fases del West Quad del Kenyon se completó en aproximadamente tres años, desde la construcción y el proceso de licitación a la puesta en marcha del sistema en los tres edificios. Los sistemas NAV y DTP y otros productos de Extron funcionan como se especificó. El personal y los estudiantes utilizan la tecnología como los administradores de la universidad habían imaginado y que Radiant Technology proporcionó con Extron.

El Kenyon College está utilizando sus nuevos edificios del campus con tecnología mejorada para plasmar su propuesta de resolver problemas desde múltiples ángulos, cruzando disciplinas para hacer conexiones. El West Quad está ayudando a preparar a sus estudiantes a conseguir e incluso superar el camino del complejo y cambiante mundo actual.

Los sistemas NAV de AVoIP son sólidos y hacen todo lo que el Kenyon College quería hacer en sus nuevos edificios del West Quad. Los codificadores y decodificadores escaladores siempre están activos, independientemente de la constante conexión y desconexión de diferentes fuentes y dispositivos de visualización montados en el carrito.
